Каталог запчастей
-
Doosan
-
MEGA500-V ('QSM11' T
- Гидроразводка трехходового регулирующего (распределительного) клапана
Гидроразводка трехходового регулирующего (распределительного) клапана колесного погрузчика модели V Doosan MEGA500-V ('QSM11' T
Гидроразводка трехходового регулирующего (распределительного) клапана колесного погрузчика модели V Doosan MEGA500-V ('QSM11' T со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1780

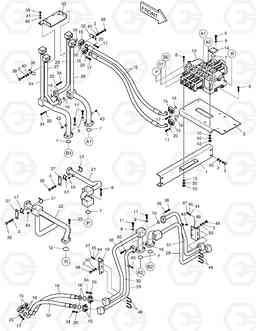

Наименование:CONTROL VALVE PIPING-3 SPOOL
Версия:021-00024EF
CONTROL VALVE PIPING-3 SPOOL MEGA500-V ('QSM11' T
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | K1038362C | Гидроразводка регулирующего (распределительного) клапана | - | ||
| 1 | K1038363 | Опора | 1 | ||
| 10 | S5110803 | Шайба | 4 | ||
| 11 | DS0021043 | BOLT;SOCKET | 16 | ||
| 12 | 2180-1026D28 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | K1038431 | VALVE;CONTROL | 1 | ||
| 14 | K1038490 | Крышка | 2 | ||
| 15 | 2181-9078 | FLANGE;SPLIT | 32 | ||
| 16 | 2180-1026D19 | Кольцо уплотнительное (О-кольцо) | 20 | ||
| 17 | S2212266 | BOLT;SOCKET M10X1.5X30 | 48 | ||
| 18 | DS2040699 | Шланг | 2 | ||
| 19 | 2184-1082D102 | HOSE;BUCKET 1″X1380L | 4 | ||
| 2 | K1038364A | Опора | 1 | ||
| 20 | S5110603 | Шайба | 80 | ||
| 21 | K1038352 | PIPE;PUMP | 1 | ||
| 22 | K1038353 | PIPE;RETURN | 1 | ||
| 23 | DS0021042 | BOLT;SOCKET | 4 | ||
| 24 | K1038354A | PIPE;BUCKET DUMP | 1 | ||
| 25 | K1038355A | PIPE;BUCKET DUMP | 1 | ||
| 26 | K1038356A | PIPE;BUCKET CROWD | 1 | ||
| 27 | K1038357A | PIPE;BUCKET CROWD | 1 | ||
| 28 | K1038358A | PIPE;BOOM DOWN | 1 | ||
| 29 | K1038359A | PIPE;BOOM DOWN | 1 | ||
| 3 | S5102703 | Шайба пружинная M12 | 14 | ||
| 30 | K1038360A | PIPE;BOOM UP | 1 | ||
| 31 | K1038361A | PIPE;BOOM UP | 1 | ||
| 32 | 2124-1025D4 | CLAMP;PIPE | 2 | ||
| 33 | 195-00026B | BRACKET;BUCKET | 1 | ||
| 34 | S2212466 | BOLT;SOCKET M10X1.5X40 | 24 | ||
| 35 | S0515953 | BOLT M12X1.75X65 | 4 | ||
| 36 | S2212366 | BOLT;SOCKET M10X1.5X35 | 8 | ||
| 37 | 2191-2205D4 | Зажим | 2 | ||
| 38 | S0561253 | BOLT M12X1.75X75 | 2 | ||
| 39 | S0511953 | BOLT M10X1.5X22 | 4 | ||
| 4 | S0560453 | BOLT M12X1.75X35 | 4 | ||
| 40 | S5010613 | WASHER;PLAIN M10 | 4 | ||
| 41 | S5102603 | Шайба пружинная M10 | 4 | ||
| 42 | S5010713 | WASHER;PLAIN M12 | 2 | ||
| 43 | 2181-2047 | Пробка (заглушка) | 6 | ||
| 44 | S5010513 | WASHER;PLAIN M8 | 8 | ||
| 45 | S5102503 | Шайба пружинная M8 | 8 | ||
| 46 | 4124-4031 | CLAMP;BOOM PIPE | 4 | ||
| 47 | S4012533 | NUT M8X1.25 | 8 | ||
| 48 | S0515053 | BOLT M12X1.75X25 | 4 | ||
| 49 | 195-00030A | Кронштейн | 2 | ||
| 5 | DS0021045 | BOLT;SOCKET | 8 | ||
| 50 | 2114-1058D72 | Шайба плоская | 12 | ||
| 51 | 2161-2131A | Держатель | 4 | ||
| 52 | DS2040268 | HOSE PF1-820L | 2 | ||
| 53 | S4012833 | Гайка | 4 | ||
| 6 | DS0021028 | BOLT;SOCKET | 4 | ||
| 7 | 2180-1026D23 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 8 | DS0021046 | BOLT;SOCKET | 4 | ||
| 9 | DS0402009 | Шайба пружинная | 8 |
