BRAKE PIPING колесного погрузчика модели V Doosan MEGA250-VT(TIER-II)
BRAKE PIPING колесного погрузчика модели V Doosan MEGA250-VT(TIER-II) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1230
Наименование:BRAKE PIPING
Версия:021-00034EF

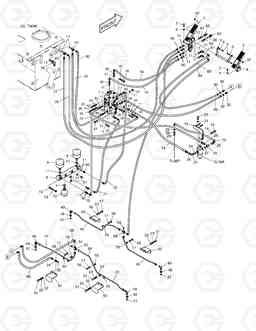

BRAKE PIPING MEGA250-VT(TIER-II)
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
- | 400-01202 | BRAKE PIPING | - | ||
1 | 420-00239A | VALVE;BRAKE PEDAL | 1 |
420-00239B
|
|
1 | 420-00239B | VALVE;BRAKE PEDAL | 1 | ||
10 | 460-00017 | Гидроаккумулятор | 1 | ||
11 | S8000141 | Кольцо уплотнительное (О-кольцо) | 26 | ||
12 | S2215766 | BOLT;SOCKET M12X1.75X55 | 2 | ||
13 | S5110703 | Шайба пружинная | 2 | ||
14 | S5110603 | Шайба | 4 | ||
15 | 195-01970B | Пластина | 1 | ||
16 | S0512653 | BOLT M10X1.5X50 | 2 | ||
17 | S5102503 | Шайба пружинная M8 | 4 | ||
19 | 2471-9054A | FILTER;PILOT | 1 | ||
19A | 2474-9063 | ELEMENT;FILTER | 1 | ||
2 | 134-00008 | PEDAL;BRAKE | 1 | ||
20 | S0504553 | BOLT M6X1.0X14 | 4 | ||
21 | S5102303 | Шайба пружинная M6 | 4 | ||
22 | S2213666 | BOLT;SOCKET M10X1.5X100 | 2 | ||
23 | S5102603 | Шайба пружинная M10 | 12 | ||
24 | S8000181 | Кольцо уплотнительное (О-кольцо) | 5 | ||
25 | 2181-4133D3 | Адаптер | 2 | ||
26 | S8030081 | Кольцо уплотнительное (О-кольцо) | 6 | ||
27 | 2181-2815D3 | ELBOW | 1 | ||
28 | 2181-4133D48 | Адаптер | 1 | ||
29 | S8040081 | Кольцо уплотнительное (О-кольцо) | 1 | ||
3 | 136-00018A | ROD;DOUBLE BRAKE | 1 | ||
30 | 2181-2718 | Адаптер | 2 | ||
31 | 181-00766 | TEE 2-UNF13/16 PFO1/2 | 1 | ||
32 | 2181-1126D27 | Адаптер | 1 | ||
33 | S8040041 | Кольцо уплотнительное (О-кольцо) | 1 | ||
34 | 2181-1126D138 | Адаптер | 1 | ||
35 | S8180221 | RING;SEAL | 2 | ||
36 | 2549-9093 | SWITCH;LOW PRESSURE | 2 | ||
37 | S4012533 | NUT M8X1.25 | 2 | ||
38 | S8000111 | Кольцо уплотнительное (О-кольцо) | 2 | ||
39 | 2181-1702D5 | ELBOW PFO3/8-PF3/8 | 1 | ||
4 | 195-00614 | Кронштейн | 1 |
195-00614A
|
|
4 | 195-00614A | Кронштейн | 1 | ||
40 | 2181-1951D16 | TEE | 1 | ||
42 | 2181-1951D11 | TEE | 1 | ||
43 | 4182-1787 | PIPE;FRONT(R.H.) | 1 | ||
44 | 4182-1788 | PIPE;FRONT(L.H.) | 1 | ||
45 | 4182-1804 | PIPE;REAR(L.H.) | 1 | ||
46 | 4182-1805 | PIPE;REAR(R.H.) | 1 | ||
47 | S8180251 | Упаковка | 4 | ||
48 | 2181-1913D2 | REDUCER | 4 | ||
48 | 2181-1913D3 | REDUCER | 4 | ||
49 | 2181-1918D1 | ELBOW | 4 | ||
49 | 2181-1918D3 | ELBOW | 4 | ||
5 | 2120-2166D6 | BOLT M6X1.0X16 | 8 | ||
50 | 4197-2400 | Кронштейн | 4 | ||
51 | S0511753 | BOLT M10X1.5X18 | 8 | ||
52 | S5010613 | WASHER;PLAIN M10 | 12 | ||
53 | 4181-2188 | TEE | 1 | ||
54 | 120-00002 | SCREW;COUPLING | 3 | ||
55 | 2124-1509D9 | Скоба (хомут) | 4 | ||
56 | S0508453 | BOLT M8X1.25X12 | 4 | ||
57 | S0511553 | BOLT M10X1.5X14 | 4 | ||
58 | 4181-2811 | TEE | 1 | ||
59 | 2181-1126D27 | Адаптер | 2 | ||
6 | 2114-1898D14 | Шайба | 8 | ||
60 | 2181-1126D7 | Адаптер | 11 | ||
61 | 2181-1702D55 | ELBOW | 2 | ||
62 | 2181-2337D13 | REDUCER | 1 | ||
63 | 4549-9080 | SWITCH;T/M CUT OFF | 1 | ||
64 | 181-00182 | REDUCER | 1 | ||
65 | 549-00010 | SWITCH;PRESSURE | 1 | ||
66 | 2181-1126D14 | Адаптер | 1 | ||
67 | 2181-1950D2 | Пробка (заглушка) | 3 | ||
68 | 2184-1061D147 | HOSE PF3/8-1150L | 1 | ||
69 | 2184-1061D193 | HOSE PF3/8-1500L | 1 | ||
7 | 420-00079B | BRAKE & PILOT VALVE | 1 | ||
70 | 2184-1036D5 | HOSE PF3/8-700L | 1 | ||
71 | 2184-1096D29 | HOSE PF3/8-560L | 1 | ||
72 | 2181-1126D27 | Адаптер | 1 | ||
73 | DS2059366 | HOSE PF3/8-550L | 1 | ||
74 | 2184-1196D109 | HOSE-850L | 1 | ||
75 | DS2023097 | HOSE-600L | 1 | ||
76 | 2184-1036D28 | HOSE PF3/8-2000L | 1 | ||
77 | DS2053705 | HOSE PF3/8-2350L | 1 | ||
78 | DS2055658 | HOSE;ST-90 2400L | 1 | ||
79 | 2124-1509D1 | Скоба (хомут) | 4 | ||
8 | 182-00017B | Корпус клапана (коллектор) | 1 | ||
80 | 2184-1036D47 | HOSE PF1/4-2000L | 1 | ||
81 | 2184-1036D181 | HOSE PF3/8-1200L | 1 | ||
82 | 2184-1036D291 | HOSE PF3/8-1100L | 1 | ||
83 | 2184-1036D426 | HOSE PF3/8-1450L | 1 | ||
84 | DS2059415 | HOSE PF3/8-3000L | 1 | ||
85 | 2184-1036D234 | HOSE PF3/8-1050L | 1 | ||
86 | 2184-1197D208 | HOSE 900L | 1 | ||
87 | 2181-4133D37 | Адаптер | 1 | ||
9 | 460-00015 | Гидроаккумулятор | 2 |
