Каталог запчастей
-
Doosan
-
MEGA400-V FACE LIFT
- ELECTRIC WIRING(4)-RELATED PARTS
ELECTRIC WIRING(4)-RELATED PARTS колесного погрузчика модели V Doosan MEGA400-V FACE LIFT
ELECTRIC WIRING(4)-RELATED PARTS колесного погрузчика модели V Doosan MEGA400-V FACE LIFT со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1480
Наименование:ELECTRIC WIRING(4)-RELATED PARTS
Версия:021-00082EF

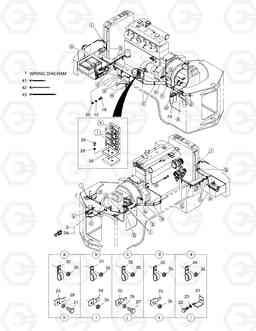

ELECTRIC WIRING(4)-RELATED PARTS MEGA400-V FACE LIFT
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| - | 500-00036A | ELECTRIC PARTS(3) | - | ||
| 1 | 599-00017E | WIRING DIAGRAM | 1 | ||
| 18 | S0511653 | BOLT M10X1.5X16 | 1 | ||
| 19 | S5102603 | Шайба пружинная M10 | 1 | ||
| 2 | 530-00072J | HARNESS;MAIN | 1 | ||
| 2 | 530-00072K | HARNESS;MAIN | 1 | ||
| 20 | S5010613 | WASHER;PLAIN M10 | 1 | ||
| 21 | 2195-3500 | BRACKET;HOUSING | 2 | ||
| 22 | S0504453 | BOLT M6X1.0X12 | 2 | ||
| 23 | S5102303 | Шайба пружинная M6 | 2 | ||
| 24 | 2197-1660 | BRACKET;HOUSING | 3 | ||
| 25 | 2197-1661 | BRACKET;HOUSING | 8 | ||
| 26 | 4197-2051 | BRACKET;CONNECTOR | 1 | ||
| 27 | S0508653 | BOLT M8X1.25X16 | 6 | ||
| 28 | S5102503 | Шайба пружинная M8 | 8 | ||
| 29 | S0508853 | BOLT M8X1.25X20 | 2 | ||
| 2A | 2548-1027 | Диод | 8 | ||
| 30 | 2124-1509D1 | Скоба (хомут) | 11 | ||
| 31 | 2124-1509D2 | CLIP D18/M8 | 11 | ||
| 32 | 2124-1509D3 | CLIP D24/M8 | 8 | ||
| 33 | 2124-1509D4 | CLIP D30/M8 | 4 | ||
| 34 | 2124-1509D6 | CLIP D42/M8 | 3 | ||
| 35 | 2121-1305 | NUT M8X1.25 | 42 | ||
| 41 | 2124-1622D1 | CLIP;BAND | 10 | ||
| 42 | 2124-1622D2 | CLIP;BAND 200L | 30 | ||
| 43 | 2124-1622D3 | CLIP;BAND 280L | 10 | ||
| 44 | 2124-1509D9 | Скоба (хомут) | 1 | ||
| 7 | 530-00067 | HARNESS | 1 |
