BRAKE PIPING погрузчика дизельного Hyundai 100/120/135/160D-7
BRAKE PIPING погрузчика дизельного Hyundai 100/120/135/160D-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:BRAKE PIPING
Версия:2009. 7.31 REV.9G

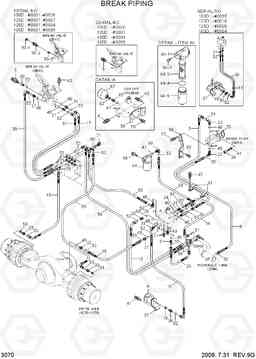

BRAKE PIPING 100/120/135/160D-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P930-065011 | Шланг в сборе | 1 | ||
| 11 | P930-065006 | Шланг в сборе | 1 |
100D
|
|
| 11 | P930-065006 | Шланг в сборе | 1 |
120D
|
|
| 11 | P930-065006 | Шланг в сборе | 1 |
135D
|
|
| 11 | P930-065006 | Шланг в сборе | 1 |
160D
|
|
| 12 | S035-061526 | Болт | 2 | ||
| 13 | P930-061013 | Шланг в сборе | 1 | ||
| 14 | P930-081007 | Шланг в сборе | 1 | ||
| 15 | P910-045012 | Шланг в сборе | 1 | ||
| 17 | P930-062015 | Шланг в сборе | 1 | ||
| 17 | P930-062034 | Шланг в сборе | 1 |
TILTING CABIN
|
|
| 18 | P392-180000 | Шайба медная | 3 |
100D
|
|
| 18 | P392-180000 | Шайба медная | 1 |
100D
|
|
| 18 | P392-180000 | Шайба медная | 3 |
120D
|
|
| 18 | P392-180000 | Шайба медная | 1 |
120D
|
|
| 18 | P392-180000 | Шайба медная | 3 |
135D
|
|
| 18 | P392-180000 | Шайба медная | 1 |
135D
|
|
| 18 | P392-180000 | Шайба медная | 3 |
160D
|
|
| 18 | P392-180000 | Шайба медная | 1 |
160D
|
|
| 19 | P930-045030 | Шланг в сборе | 1 | ||
| 20 | P930-045049 | Шланг в сборе | 1 | ||
| 21 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 22 | 31LF-30080 | Колено 90 | 1 | ||
| 23 | 31FG-20070 | Колено 90 | 1 | ||
| 24 | X500-110012 | Разъем | 2 | ||
| 25 | X840-515152 | Переходник | 1 | ||
| 26 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 27 | X511-106514 | Соединитель | 1 | ||
| 28 | X511-106523 | Соединитель | 1 | ||
| 29 | P930-061010 | Шланг в сборе | 1 | ||
| 30 | 31FT-50140 | Фиттинг | 1 |
100D
|
|
| 30 | 31FT-50240 | Фиттинг | 1 |
100D
|
|
| 30 | 31FT-50140 | Фиттинг | 1 |
120D
|
|
| 30 | 31FT-50240 | Фиттинг | 1 |
120D
|
|
| 30 | 31FT-50140 | Фиттинг | 1 |
135D
|
|
| 30 | 31FT-50240 | Фиттинг | 1 |
135D
|
|
| 30 | 31FT-50140 | Фиттинг | 1 |
160D
|
|
| 30 | 31FT-50240 | Фиттинг | 1 |
160D
|
|
| 31 | X500-110002 | Разъем | 7 |
100D
|
|
| 31 | X500-110002 | Разъем | 4 |
100D
|
|
| 31 | X500-110002 | Разъем | 7 |
120D
|
|
| 31 | X500-110002 | Разъем | 4 |
120D
|
|
| 31 | X500-110002 | Разъем | 7 |
135D
|
|
| 31 | X500-110002 | Разъем | 4 |
135D
|
|
| 31 | X500-110002 | Разъем | 7 |
160D
|
|
| 31 | X500-110002 | Разъем | 4 |
160D
|
|
| 32 | X500-310001 | Разъем | 1 | ||
| 33 | X500-210002 | Разъем | 2 | ||
| 34 | 31LB-40410 | Соединитель | 3 |
100D
|
|
| 34 | 31LB-40410 | Соединитель | 1 |
100D
|
|
| 34 | 31LB-40410 | Соединитель | 3 |
120D
|
|
| 34 | 31LB-40410 | Соединитель | 1 |
120D
|
|
| 34 | 31LB-40410 | Соединитель | 3 |
135D
|
|
| 34 | 31LB-40410 | Соединитель | 1 |
135D
|
|
| 34 | 31LB-40410 | Соединитель | 3 |
160D
|
|
| 34 | 31LB-40410 | Соединитель | 1 |
160D
|
|
| 35 | P930-065018 | Шланг в сборе | 1 | ||
| 35 | P930-065030 | Шланг в сборе | 1 |
TILTING CABIN
|
|
| 36 | P930-065007 | Шланг в сборе | 1 |
100D
|
|
| 36 | P930-065007 | Шланг в сборе | 1 |
120D
|
|
| 36 | P930-065007 | Шланг в сборе | 1 |
135D
|
|
| 36 | P930-065007 | Шланг в сборе | 1 |
160D
|
|
| 37 | 31FT-50021 | Кронштейн Точность | 1 |
100D
|
|
| 37 | 31FT-50022 | Кронштейн Точность | 1 |
100D
|
|
| 37 | 31FT-50021 | Кронштейн Точность | 1 |
120D
|
|
| 37 | 31FT-50022 | Кронштейн Точность | 1 |
120D
|
|
| 37 | 31FT-50021 | Кронштейн Точность | 1 |
135D
|
|
| 37 | 31FT-50022 | Кронштейн Точность | 1 |
135D
|
|
| 37 | 31FT-50021 | Кронштейн Точность | 1 |
160D
|
|
| 37 | 31FT-50022 | Кронштейн Точность | 1 |
160D
|
|
| 38 | 31FT-50033 | Кронштейн вырезать v / v | 1 | ||
| 39 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 4 | 81L1-0004 | Гидроаккумулятор | 3 |
100D
|
|
| 4 | 81L1-0004 | Гидроаккумулятор | 1 |
100D
|
|
| 4 | 81L1-0004 | Гидроаккумулятор | 3 |
120D
|
|
| 4 | 81L1-0004 | Гидроаккумулятор | 1 |
120D
|
|
| 4 | 81L1-0004 | Гидроаккумулятор | 3 |
135D
|
|
| 4 | 81L1-0004 | Гидроаккумулятор | 1 |
135D
|
|
| 4 | 81L1-0004 | Гидроаккумулятор | 3 |
160D
|
|
| 4 | 81L1-0004 | Гидроаккумулятор | 1 |
160D
|
|
| 41 | S037-102526 | Болт | 2 | ||
| 42 | S037-102026 | Болт | 5 | ||
| 43 | S035-083026 | Болт | 4 | ||
| 44 | S411-100006 | Шайба пружинная | 2 | ||
| 45 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 46 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 47 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 48 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| 49 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | 31L7-41030 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,100
|
|
| 5 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,100
|
|
| 5 | 81FQ-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,100
|
|
| 5 | 31L7-41030 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,120
|
|
| 5 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,120
|
|
| 5 | 81FQ-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,120
|
|
| 5 | 31L7-41030 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,135
|
|
| 5 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,135
|
|
| 5 | 81FQ-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,135
|
|
| 5 | 31L7-41030 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,160
|
|
| 5 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,160
|
|
| 5 | 81FQ-47120 | Датчик давления (переключатель, реле) | 1 |
ACC.WARNING,160
|
|
| 50 | S621-018001 | О кольцо | 2 | ||
| 51 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 18 |
100D
|
|
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 14 |
100D
|
|
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 18 |
120D
|
|
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 14 |
120D
|
|
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 18 |
135D
|
|
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 14 |
135D
|
|
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 18 |
160D
|
|
| 52 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 14 |
160D
|
|
| 53 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 54 | P392-140000 | Шайба медная | 2 | ||
| 55 | P930-065008 | Шланг в сборе | 1 | ||
| 56 | P930-061010 | Шланг в сборе | 1 | ||
| 57 | P930-065016 | Шланг в сборе | 1 | ||
| 57 | P930-065034 | Шланг в сборе | 1 |
TILTING CABIN
|
|
| 58 | 31FT-50062 | BRACKET-PUMP | 1 | ||
| 59 | S037-122056 | Болт | 3 | ||
| 6 | 31LF-00500 | Датчик давления (переключатель, реле) | 2 |
PARKING LAMP
|
|
| 60 | 31FT-50090 | Колено 90 (тест) | 1 | ||
| 61 | 31F7-70440 | Зажим трубки | 4 | ||
| 62 | P391-080000 | Шайба медная | 1 | ||
| 63 | 31FT-50100 | Соединитель | 1 | ||
| 64 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 64-1 | 31E3-00670 | Головка фильтра | 1 | ||
| 64-2 | 31E3-00680 | Клапан в сборе | 1 | ||
| 64-3 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 64-4 | 31E3-00700 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 64-5 | 31E3-00710 | Корпус фильтра | 1 | ||
| 65 | P930-065035 | Шланг в сборе | 1 | ||
| 66 | X520-110014 | Штуцер 90 orfs | 1 | ||
| 67 | 31E3-3187 | Гидроаккумулятор | 1 | ||
| 68 | S015-060552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 69 | X840-525252 | Переходник | 2 | ||
| 7 | 31L1-0139 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 70 | 31FJ-20070 | Прокладка | 1 | ||
| 71 | P220-110103 | Заглушка | 2 |
100D
|
|
| 71 | P220-110103 | Заглушка | 2 |
120D
|
|
| 71 | P220-110103 | Заглушка | 2 |
135D
|
|
| 71 | P220-110103 | Заглушка | 2 |
160D
|
|
| 72 | S611-011001 | Кольцо уплотнительное (О-кольцо) | 1 |
100D
|
|
| 72 | S611-011001 | Кольцо уплотнительное (О-кольцо) | 1 |
120D
|
|
| 72 | S611-011001 | Кольцо уплотнительное (О-кольцо) | 1 |
135D
|
|
| 72 | S611-011001 | Кольцо уплотнительное (О-кольцо) | 1 |
160D
|
|
| 8 | P910-121043 | Шланг в сборе | 1 |
100D/120D
|
|
| 8 | P910-121051 | Шланг в сборе | 1 |
135D/160D
|
|
| 9 | P910-085057 | Шланг в сборе | 1 |
100D/120D
|
|
| 9 | P910-085063 | Шланг в сборе | 1 |
135D/160D
|
|
| 90-1 | 27FQ-19010 | Удлинитель жгута проводов | 1 | ||
| 90-2 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 | ||
| 90-3 | 31FT-50140 | Фиттинг | 1 | ||
| N90 | 21FT-99990 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S,100D
|
|
| N90 | 21FT-99990 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S,120D
|
|
| N90 | 21FT-99990 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S,135D
|
|
| N90 | 21FT-99990 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S,160D
|
