FRAME TOTAL SUB ASSY(100D/120D) погрузчика дизельного Hyundai 100/120/135/160D-7
FRAME TOTAL SUB ASSY(100D/120D) погрузчика дизельного Hyundai 100/120/135/160D-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6013
Наименование:FRAME TOTAL SUB ASSY(100D/120D)
Версия:2010. 2.26 REV.10B

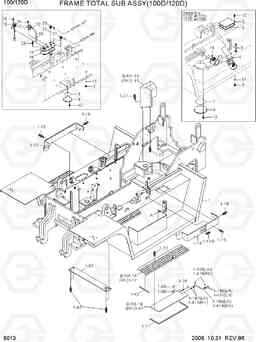

FRAME TOTAL SUB ASSY(100D/120D) 100/120/135/160D-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 45FT-00110 | FRAME TOTAL SUB ASSY | 1 | ||
| * | 45FT-00111 | FRAME SUB ASSY | 1 |
100D
|
|
| * | 45FT-00110 | FRAME TOTAL SUB ASSY | 1 | ||
| * | 45FT-00111 | FRAME SUB ASSY | 1 |
120D
|
|
| 1 | 45FT-00010 | FRAME WA | 1 | ||
| 1 | 45FT-00011 | FRAME WA | 1 |
100D
|
|
| 1 | 45FT-00010 | FRAME WA | 1 | ||
| 1 | 45FT-00011 | FRAME WA | 1 |
120D
|
|
| 1-11 | S791-080110 | GROMMET-PLATE | 2 | ||
| 1-13 | 41FT-00112 | COVER-LH | 1 |
LH,100D
|
|
| 1-13 | 41FT-00114 | COVER-LH | 1 |
LH,100D
|
|
| 1-13 | 41FT-00112 | COVER-LH | 1 |
LH,120D
|
|
| 1-13 | 41FT-00114 | COVER-LH | 1 |
LH,120D
|
|
| 1-135 | 71LB-01220 | защелки в сборе | 1 | ||
| 1-14 | 41FT-00301 | COVER-LH | 1 |
LH
|
|
| 1-15 | S035-082022 | Болт | 12 |
100D
|
|
| 1-15 | S035-082026 | Болт | 8 |
100D
|
|
| 1-15 | S035-082022 | Болт | 12 |
120D
|
|
| 1-15 | S035-082026 | Болт | 8 |
120D
|
|
| 1-16 | 41FT-00132 | STEP-LH | 1 |
LH
|
|
| 1-17 | 41FT-00142 | STEP-RH | 1 |
RH
|
|
| 1-18 | 41FT-00222 | COVER WA | 1 |
LH
|
|
| 1-184 | @ | BAR-ROUND | 1 | ||
| 1-185 | S461-160162 | Палец | 4 | ||
| 1-186 | S403-06500B | Плоская шайба | 2 | ||
| 1-187 | S403-06200B | Плоская шайба | 2 | ||
| 1-19 | 41FT-00311 | COVER-RH | 1 |
RH
|
|
| 1-20 | S035-101522 | Болт | 6 |
100D
|
|
| 1-20 | S035-101526 | Болт | 6 |
100D
|
|
| 1-20 | S035-101522 | Болт | 6 |
120D
|
|
| 1-20 | S035-101526 | Болт | 6 |
120D
|
|
| 1-22 | S035-081512 | Болт | 12 |
100D
|
|
| 1-22 | S035-081516 | Болт | 12 |
100D
|
|
| 1-22 | S035-081512 | Болт | 12 |
120D
|
|
| 1-22 | S035-081516 | Болт | 12 |
120D
|
|
| 1-32 | 41FT-00330 | COVER-RH | 1 |
RH,100D
|
|
| 1-32 | 41FT-00332 | COVER-RH | 1 |
RH,100D
|
|
| 1-32 | 41FT-00330 | COVER-RH | 1 |
RH,120D
|
|
| 1-32 | 41FT-00332 | COVER-RH | 1 |
RH,120D
|
|
| 1-36 | S594-000902 | CLIP-HARNESS | 5 |
100D
|
|
| 1-36 | S594-000902 | CLIP-HARNESS | 4 |
100D
|
|
| 1-36 | S594-000902 | CLIP-HARNESS | 5 |
120D
|
|
| 1-36 | S594-000902 | CLIP-HARNESS | 4 |
120D
|
|
| 1-37 | 41FT-00091 | CROSS MEMBER | 1 | ||
| 1-38 | S491-080252 | Палец | 4 | ||
| 1-39 | S403-08100B | Плоская шайба | 4 |
100D
|
|
| 1-39 | S403-081002 | Плоская шайба | 4 |
100D
|
|
| 1-39 | S403-08100B | Плоская шайба | 4 |
120D
|
|
| 1-39 | S403-081002 | Плоская шайба | 4 |
120D
|
|
| 1-40 | S501-080002 | контактный самоблокирующиеся | 4 | ||
| 1-41 | 41FT-00260 | COVER WA | 1 |
RH
|
|
| 1-414 | @ | BAR-ROUND | 1 | ||
| 1-415 | S461-160162 | Палец | 4 | ||
| 1-416 | S403-06500B | Плоская шайба | 2 | ||
| 1-417 | S403-06200B | Плоская шайба | 2 | ||
| 1-42 | S037-103012 | Болт | 4 |
100D
|
|
| 1-42 | S037-103016 | Болт | 4 |
100D
|
|
| 1-42 | S037-103012 | Болт | 4 |
120D
|
|
| 1-42 | S037-103016 | Болт | 4 |
120D
|
|
| 1-43 | S791-060015 | втулка пластина | 2 | ||
| 10 | S037-102056 | Болт барашек / шестигранная шайба | 20 |
100D
|
|
| 10 | S037-102056 | Болт барашек / шестигранная шайба | 20 |
120D
|
|
| 11 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 |
100D
|
|
| 11 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 |
120D
|
|
| 12 | 31FT-30060 | Кольцо уплотнительное (О-кольцо) | 1 |
100D
|
|
| 12 | 31FT-30060 | Кольцо уплотнительное (О-кольцо) | 1 |
120D
|
|
| 13 | 31FT-30070 | Кольцо уплотнительное (О-кольцо) | 1 |
100D
|
|
| 13 | 31FT-30070 | Кольцо уплотнительное (О-кольцо) | 1 |
120D
|
|
| 14 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 4 |
100D
|
|
| 14 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 4 |
120D
|
|
| 15 | 11FT-50011 | Крышка ва топлива | 1 |
100D
|
|
| 15 | 11FT-50011 | Крышка ва топлива | 1 |
120D
|
|
| 16 | 11FT-50020 | Прокладка | 1 |
100D
|
|
| 16 | 11FT-50020 | Прокладка | 1 |
120D
|
|
| 17 | 11FA-50300 | Клапан | 1 |
100D
|
|
| 17 | 11FA-50300 | Клапан | 1 |
120D
|
|
| 18 | 21FT-10311 | FUEL SENDER | 1 |
100D
|
|
| 18 | 21FT-10311 | FUEL SENDER | 1 |
120D
|
|
| 19 | 11FA-52080 | Рукав высокого давления (РВД) | 1 |
100D
|
|
| 19 | 11FA-52080 | Рукав высокого давления (РВД) | 1 |
120D
|
|
| 2 | 31FT-05051 | всасывающий фильтр | 1 |
100D
|
|
| 2 | 31FT-05051 | всасывающий фильтр | 1 |
120D
|
|
| 20 | P020-110002 | Колено 90 | 2 |
100D
|
|
| 20 | P020-110002 | Колено 90 | 2 |
120D
|
|
| 21 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
100D
|
|
| 21 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
120D
|
|
| 22 | S571-140002 | Зажим | 1 |
100D
|
|
| 22 | S571-140002 | Зажим | 1 |
120D
|
|
| 23 | S035-082526 | Болт | 10 |
100D
|
|
| 23 | S035-082526 | Болт | 10 |
120D
|
|
| 24 | S131-051546 | SCREW-W/WASHER | 3 |
100D
|
|
| 24 | S131-051546 | SCREW-W/WASHER | 3 |
120D
|
|
| 25 | S131-041546 | SCREW-W/WASHER | 5 |
100D
|
|
| 25 | S131-041546 | SCREW-W/WASHER | 5 |
120D
|
|
| 26 | E128-1053 | Прокладка | 1 |
100D
|
|
| 26 | E128-1053 | Прокладка | 1 |
120D
|
|
| 3 | 31FT-05063 | Фильтр возвратный | 1 |
100D
|
|
| 3 | 31FT-05063 | Фильтр возвратный | 1 |
120D
|
|
| 3-1 | 31FT-05070 | Элемент фильтра возвратного, гидравлики | 1 |
NOT SHOWN
|
|
| 4 | 31FT-30010 | Всасывающий фланец | 2 |
100D
|
|
| 4 | 31FT-30010 | Всасывающий фланец | 2 |
120D
|
|
| 5 | 31FT-30020 | FLANGE-RETURN | 1 |
100D
|
|
| 5 | 31FT-30020 | FLANGE-RETURN | 1 |
120D
|
|
| 6 | 31FT-30030 | Прокладка | 1 |
100D
|
|
| 6 | 31FT-30030 | Прокладка | 1 |
120D
|
|
| 7 | S632-180001 | Кольцо уплотнительное (О-кольцо) | 2 |
100D
|
|
| 7 | S632-180001 | Кольцо уплотнительное (О-кольцо) | 2 |
120D
|
|
| 8 | 31FT-30050 | Уровнемер | 1 |
100D
|
|
| 8 | 31FT-30050 | Уровнемер | 1 |
120D
|
|
| 9 | 11S4-00610 | Пробка магнитная | 2 |
100D
|
|
| 9 | 11S4-00610 | Пробка магнитная | 2 |
120D
|
