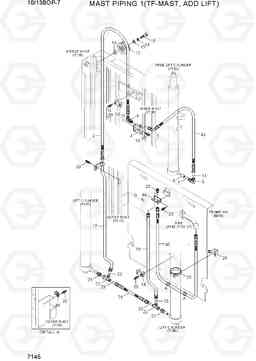

MAST PIPING 1(TF-MAST, ADD LIFT) погрузчика электрического Hyundai 10/13BOP-7

Код подсистемы:7145

Наименование:MAST PIPING 1(TF-MAST, ADD LIFT)

Версия:2013. 1.31 REV.13A

MAST PIPING 1(TF-MAST, ADD LIFT) 10/13BOP-7

Поз.	Код	Наименование	Кол	Прим.
10	S037-082526	Болт	2
11	S621-016001	О кольцо	1
12	33HJ-80500	Шланг шкив	2
13	S017-120506	Болт с шестигранной головкой (под шестигранник)	2
14	S411-12000B	Шайба пружинная	1
15	S441-12000B	Шайба	2
16	31FV-90150	контактный шланг шкив	1
17	33HW-82100	Трубка	1
18	33FP-81500	Зажим	2
19	31HW-80400	Трубка	1
20	S035-082026	Болт	6
21	31FG-05200	вниз предохранительный клапан	2
22	X840-535353	Переходник	2
23	S621-014001	Кольцо уплотнительное (О-кольцо)	4
24	33HW-82200	HOSE ASSY ORFS, THD (0x0)	1
25	X540-120003	Разъем	2
28	31FB-80080	Зажим	1
29	S520-070000	Зажим	1
3	P910-104047	Шланг в сборе	1
3	P910-104053	Шланг в сборе	1
3	P910-104065	Шланг в сборе	1
3	P910-104076	Шланг в сборе	1
3	P910-104088	Шланг в сборе	1
3	P910-104097	Шланг в сборе	1
3	P910-104106	Шланг в сборе	1
3	P910-104117	Шланг в сборе	1
39	S035-063526	Болт	1
4	33HW-82401	Кронштейн	1
40	P910-084043	Шланг в сборе	1
42	P920-104011	Шланг в сборе	1
45	S543-220002	Зажим трубки	2
46	31HW-80600	Кронштейн	1
6	X520-110023	Штуцер 90 orfs	1
7	S631-024004	Кольцо уплотнительное (О-кольцо)	1
8	EE19170100	вниз клапан управления	1
9	33HW-82300	Штуцер 90 orfs	1
