OUTER PANEL погрузчика электрического Hyundai 10/13/15/18/20BR-9
OUTER PANEL погрузчика электрического Hyundai 10/13/15/18/20BR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6020
Наименование:OUTER PANEL
Версия:2014. 5.31 REV.14E

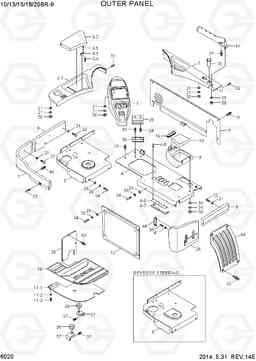

OUTER PANEL 10/13/15/18/20BR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71FP-12012 | CENTER COVER | 1 | ||
| 10 | 71FP-11161 | PAD-ARM | 1 | ||
| 11 | 71FP-12301 | FLOOR SUB ASSY | 1 | ||
| 11-1 | 71FP-12311 | FLOOR PLATE | 1 | ||
| 11-2 | 2636050800 | RUBBER CUSHION | 2 | ||
| 11-3 | S132-061526 | SCREW-W/WASHER | 2 | ||
| 12 | 71FP-12051 | COVER-CONTROLLER | 1 | ||
| 14 | 71FS-11400 | сцепление ва | 1 | ||
| 15 | 71FP-10261 | Кнопка появление | 1 | ||
| 16 | 71FP-12162 | BOOT-LEVER | 1 | ||
| 17 | 71FP-12132 | FRONT COVER | 1 | ||
| 18 | 71FP-12271 | MAT-FLOOR | 1 | ||
| 19 | S035-082036 | Болт | 10 | ||
| 2 | 71FP-12031 | COVER-RH | 1 | ||
| 20 | S411-080006 | Шайба пружинная | 8 | ||
| 21 | S403-065006 | Плоская шайба | 20 | ||
| 22 | S161-060156 | Винт с крестообразным шлицем | 8 | ||
| 23 | S132-062566 | SCREW-W/WASHER | 1 | ||
| 24 | S131-051026 | SCREW-W/WASHER | 2 | ||
| 25 | 71FP-12142 | Крышка педали | 1 | ||
| 26 | 71FP-12072 | PAD-BACK | 1 | ||
| 27 | S035-082026 | Болт | 5 | ||
| 28 | S205-081006 | Гайка | 1 | ||
| 29 | S403-082006 | Плоская шайба | 9 | ||
| 3 | 71FP-12321 | COVER ASSY-LH | 1 | ||
| 3-1 | 71FP-13421 | COVER-LH | 1 | ||
| 3-2 | 71FS-11190 | LID | 1 | ||
| 3-3 | 71FP-10350 | магнитная защелка | 1 | ||
| 3-4 | S141-030102 | Винт с потайной головкой | 2 | ||
| 3-5 | S141-040102 | Винт с потайной головкой | 1 | ||
| 30 | S205-061006 | Гайка | 12 | ||
| 31 | S411-060006 | Шайба пружинная | 12 | ||
| 32 | S002-060166 | SCREW-TRUSHEAD | 6 | ||
| 33 | S132-061026 | SCREW-W/WASHER | 4 | ||
| 34 | S179-080206 | Винт (торцевой ключ) | 8 | ||
| 35 | 71HR-10150 | HOLDER | 1 | ||
| 36 | 71HR-10160 | Держатель кронштейн | 1 | ||
| 37 | 71FS-11243 | Кронштейн | 2 | ||
| 38 | 71FP-12510 | CUSHION-FLOOR | 3 | ||
| 39 | S179-120166 | Винт (торцевой ключ) | 2 | ||
| 4 | 71FP-12342 | MAIN COVER | 1 | ||
| 4-6 | 71FP-12520 | Крышка гидрораспределителя | 1 | ||
| 4-7 | 71FP-12530 | Пластина | 1 | ||
| 4-8 | S002-060166 | SCREW-TRUSHEAD | 3 | ||
| 40 | S035-062026 | Болт | 3 | ||
| 41 | S403-125006 | Плоская шайба | 2 | ||
| 42 | S131-051526 | SCREW-W/WASHER | 2 | ||
| 43 | 71FP-12043 | AIR VENT | 1 | ||
| 44 | 71HR-10331 | CAP | 2 | ||
| 45 | S035-061536 | Болт | 2 | ||
| 5 | 71FP-12351 | COVER WA | 1 | ||
| 5 | 71FP-13350 | COVER WA | 1 |
REVERS STEERING
|
|
| 6 | 71FP-12082 | GUARD-RH | 1 | ||
| 7 | 71FP-12092 | GUARD-DOOR | 1 | ||
| 8 | 71FP-12122 | GUARD-LH | 1 | ||
| 9 | 71FP-11151 | BASE-ARM GUARD | 1 |
