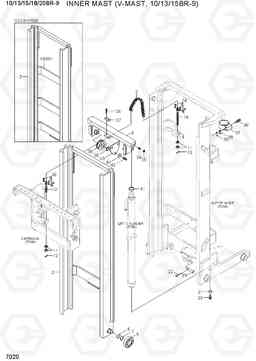

INNER MAST (V-MAST, 10/13/15BR-9) погрузчика электрического Hyundai 10/13/15/18/20BR-9

Код подсистемы:7020

Наименование:INNER MAST (V-MAST, 10/13/15BR-9)

Версия:

INNER MAST (V-MAST, 10/13/15BR-9) 10/13/15/18/20BR-9

Поз.	Код	Наименование	Кол	Прим.
11	S206-16100B	Гайка	12
12	61FY-18810	Анкерный болт	2
13	S461-320202	Палец	4
14	61FY-18800	Анкерный болт	2
2	68FP-13010	INNER MAST WA	1	V250
2	68FP-13020	INNER MAST WA	1	V270
2	68FP-13030	INNER MAST WA	1	V300
2	68FP-13040	INNER MAST WA	1	V330
2	68FP-13050	INNER MAST WA	1	V350
2	68FP-13060	INNER MAST WA	1	V370
2	68FP-13070	INNER MAST WA	1	V400
2	68FP-13080	INNER MAST WA	1	V450
2	68FP-13090	INNER MAST WA	1	V500
2	68FP-13100	INNER MAST WA	1	V550
20	S037-122056	Болт	2
21	61HN-18400	Шайба	2
22	S461-500402	Палец	1
23	1222011200-02	Палец	1
24	S111-120306	Комплект винтов шестигранников (торцевой ключ)	2
25	S205-12100B	Гайка	2
26	S141-060166	Винт с потайной головкой	2
27	5223026500	Стопор	1
28	S651-060008	Масленка	4
3	8451510500	цепь лифт	1	V250
3	8451511300	цепь лифт	1	V270
3	8451512100	цепь лифт	1	V300
3	8451513100	цепь лифт	1	V330
3	8451513700	цепь лифт	1	V350
3	8451514300	CHAIN-LIFT	1	V370
3	8451515300	цепь лифт	1	V400
3	8451517500	CHAIN-LIFT	1	V450
3	8451519100	CHAIN-LIFT	1	V500
3-1	62FD-18900	Комплект совместное звено цепи	2	NOT SHOWN
35	S601-035004	Кольцо	2
36	67FY-18401	подшипник звездочка	2
37	68FP-18300	CLAMP WA-CYL	2
38	63FH-18530	Прокладка регулировочная	2
39	63FH-18500	прокладка (0.5T)	2
4	68FP-18100	SUPPORT WA	1
40	S037-106026	Болт барашек / шестигранная шайба	4
41	6DHN-18100	Прокладка	2
42	S037-123026	Болт	2
43	65FP-18300	защиту цепи	2
44	S403-12200B	Плоская шайба	2
5	61FY-18101	нагрузка R / BRG (99,0)	2	STANDARDSIZE
5	61FY-18111	нагрузка R / BRG (98,7)	2	UNDERSIZE
5	61FY-18121	нагрузка R / BRG (99,3)	2	OVERSIZE
5	61FY-18141	LOAD R/BRG(OD99.6)	2	LARGESIZE
6	5261101800	прокладка (0.5T)	2
7	5261101900	Прокладка регулировочная	2
