Гидроразводка (гидросистема) погрузчика электрического Hyundai 10/13BR-7

Гидроразводка (гидросистема) погрузчика электрического Hyundai 10/13BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:2030

Наименование:MAIN HYDRAULIC PIPING

Версия:2012. 7.31 REV.12G

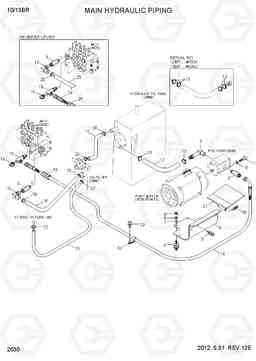

MAIN HYDRAULIC PIPING 10/13BR-7

Поз.	Код	Наименование	Кол	Прим.
10	S411-100006	Шайба пружинная	2
11	S109-100256	Болт с шестигранной головкой (под шестигранник)	2
12	31FP-20510	шланг ниже	1	10BR
12	31FP-20511	шланг ниже	1	10BR
12	31FP-20510	шланг ниже	1	13BR
12	31FP-20511	шланг ниже	1	13BR
13	S572-400006	Зажим	4	10BR
13	S520-040000	Зажим	2	10BR
13	S520-035000	Зажим	2	10BR
13	S572-400006	Зажим	4	13BR
13	S520-040000	Зажим	2	13BR
13	S520-035000	Зажим	2	13BR
14	P930-085018	Шланг в сборе	1	NORMAL
15	31FS-20570	тройник с манометром порт	1
16	31HF-20090	COUPLING-SCREW	1
17	P760-031020	Рукав высокого давления (РВД)	1
18	P760-031036	Рукав высокого давления (РВД)	1	NORMAL
19	31FS-20540	Вернуться Elbow	1
2	31FS-20521	Колено 90	1
20	S520-032000	Зажим	4
21	31FA-10640	шланг ниже	1
22	S520-027000	Зажим	2
23	S035-081516	Болт	1
24	S543-240002	Зажим трубки	1
25	P760-033057	Рукав высокого давления (РВД)	1	REVERSE
26	P930-085022	Шланг в сборе	1	REVERSE
27	31FP-20520	лоток масла	1	10BR
27	31FP-20520	лоток масла	1	13BR
28	S035-082026	Болт	2	10BR
28	S035-082026	Болт	2	13BR
29	P753-080020	защитную крышку шланг	1	10BR
29	P753-080020	защитную крышку шланг	1	13BR
3	31FH-20530	Разъем долго	2
4	31FS-20550	Кронштейн двигателя MTG	1
5	S037-102026	Болт	4
6	1191000300	CUSHION	4
7	S403-08100B	Плоская шайба	4
8	S411-080006	Шайба пружинная	4
9	S205-08100B	Гайка	4
