Каталог запчастей
-
Hyundai
-
10/13BR-7
- TILT HYDRAULIC PIPING(V-MAST)
TILT HYDRAULIC PIPING(V-MAST) погрузчика электрического Hyundai 10/13BR-7
TILT HYDRAULIC PIPING(V-MAST) погрузчика электрического Hyundai 10/13BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2060
Наименование:TILT HYDRAULIC PIPING(V-MAST)
Версия:2013. 8.31 REV.13H

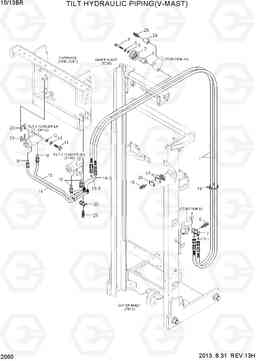

TILT HYDRAULIC PIPING(V-MAST) 10/13BR-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-044046 | Шланг в сборе | 2 |
10BR,V250
|
|
| 1 | X970-044046 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V250
|
|
| 1 | P910-044046 | Шланг в сборе | 2 |
13BR,V250
|
|
| 1 | X970-044046 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V250
|
|
| 1 | P910-044050 | Шланг в сборе | 2 |
10BR,V270
|
|
| 1 | X970-044050 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V270
|
|
| 1 | P910-044050 | Шланг в сборе | 2 |
13BR,V270
|
|
| 1 | X970-044050 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V270
|
|
| 1 | P910-044056 | Шланг в сборе | 2 |
10BR,V300
|
|
| 1 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V300
|
|
| 1 | P910-044056 | Шланг в сборе | 2 |
13BR,V300
|
|
| 1 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V300
|
|
| 1 | P910-044062 | Шланг в сборе | 2 |
10BR,V330
|
|
| 1 | X970-044062 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V330
|
|
| 1 | P910-044062 | Шланг в сборе | 2 |
13BR,V330
|
|
| 1 | X970-044062 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V330
|
|
| 1 | P910-044066 | Шланг в сборе | 2 |
10BR,V350
|
|
| 1 | X970-044066 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V350
|
|
| 1 | P910-044066 | Шланг в сборе | 2 |
13BR,V350
|
|
| 1 | X970-044066 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V350
|
|
| 1 | P910-044070 | Шланг в сборе | 2 |
10BR,V370
|
|
| 1 | X970-044070 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V370
|
|
| 1 | P910-044070 | Шланг в сборе | 2 |
13BR,V370
|
|
| 1 | X970-044070 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V370
|
|
| 1 | P910-044076 | Шланг в сборе | 2 |
10BR,V400
|
|
| 1 | X970-044076 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V400
|
|
| 1 | P910-044076 | Шланг в сборе | 2 |
13BR,V400
|
|
| 1 | X970-044076 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V400
|
|
| 1 | P910-044090 | Шланг в сборе | 2 |
10BR,V450
|
|
| 1 | X970-044090 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V450
|
|
| 1 | P910-044090 | Шланг в сборе | 2 |
13BR,V450
|
|
| 1 | X970-044090 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V450
|
|
| 1 | P910-044100 | Шланг в сборе | 2 |
10BR,V500
|
|
| 1 | X970-044100 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V500
|
|
| 1 | P910-044100 | Шланг в сборе | 2 |
13BR,V500
|
|
| 1 | X970-044100 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V500
|
|
| 1 | P910-044110 | Шланг в сборе | 2 |
10BR,V550
|
|
| 1 | X970-044110 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,V550
|
|
| 1 | P910-044110 | Шланг в сборе | 2 |
13BR,V550
|
|
| 1 | X970-044110 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,V550
|
|
| 11 | S017-16035D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S403-161006 | Плоская шайба | 4 | ||
| 13 | S411-160006 | Шайба пружинная | 4 | ||
| 14 | 35FP-90200 | трубы ва наклона | 1 | ||
| 14-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 15 | 35FP-90301 | трубы ва наклона | 1 | ||
| 15-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 17 | 33FP-90200 | Зажим | 1 |
10BR
|
|
| 17 | 35FS-90900 | Зажим | 2 |
10BR
|
|
| 17 | 33FP-90200 | Зажим | 1 |
13BR
|
|
| 17 | 35FS-90900 | Зажим | 2 |
13BR
|
|
| 18 | S035-063526 | Болт | 2 |
10BR
|
|
| 18 | S035-064526 | Болт | 2 |
10BR
|
|
| 18 | S035-063526 | Болт | 2 |
13BR
|
|
| 18 | S035-064526 | Болт | 2 |
13BR
|
|
| 19 | S552-102370 | Зажим | 5 | ||
| 2 | 31HH-80300 | Шланг шкив | 1 | ||
| 20 | 35FP-90400 | зажим ва | 1 | ||
| 21 | S035-083526 | Болт | 1 | ||
| 22 | 31FP-90700 | Прокладка регулировочная | 2 | ||
| 23 | 31FP-90710 | Прокладка регулировочная | 2 | ||
| 24 | 35FP-91100 | Вставка | 2 |
10BR
|
|
| 24 | 35FP-91100 | Вставка | 2 |
13BR
|
|
| 24 | 35FP-91100 | Вставка | 2 |
10BR
|
|
| 24 | 35FP-91100 | Вставка | 2 |
13BR
|
|
| 25 | S035-085526 | Болт барашек / шестигранная шайба | 2 |
10BR
|
|
| 25 | S035-085526 | Болт барашек / шестигранная шайба | 2 |
13BR
|
|
| 25 | S035-085526 | Болт барашек / шестигранная шайба | 2 |
10BR
|
|
| 25 | S035-085526 | Болт барашек / шестигранная шайба | 2 |
13BR
|
|
| 26 | 35FS-90500 | Пластина | 1 |
10BR
|
|
| 26 | 35FS-90500 | Пластина | 1 |
13BR
|
|
| 3 | 31FV-90130 | контактный шланг шкив | 1 |
10BR
|
|
| 3 | 31FV-90300 | контактный шланг шкив | 1 |
10BR
|
|
| 3 | 31FV-90130 | контактный шланг шкив | 1 |
13BR
|
|
| 3 | 31FV-90300 | контактный шланг шкив | 1 |
13BR
|
|
| 4 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5 | S411-120006 | Шайба пружинная | 1 | ||
| 6 | S441-12000B | Шайба | 1 | ||
| 7 | 31FP-90100 | локоть ва | 1 | ||
| 7-1 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 8 | S037-102026 | Болт | 1 |
