BATTERY TROLLY погрузчика электрического Hyundai 10/13BR-7
BATTERY TROLLY погрузчика электрического Hyundai 10/13BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6040
Наименование:BATTERY TROLLY
Версия:2012. 6.30 REV.12F

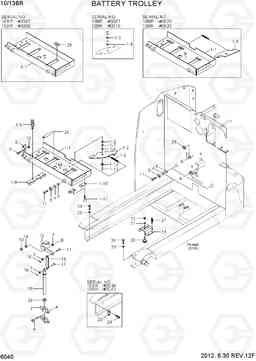

BATTERY TROLLY 10/13BR-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 51HQ-10013 | батарея тележка в сборе | 1 |
V-MAST
|
|
| 1 | 51HQ-10014 | батарея тележка в сборе | 1 |
10BR
|
|
| 1 | 51HQ-10015 | батарея тележка в сборе | 1 |
10BR
|
|
| 1 | 51HQ-10016 | батарея тележка в сборе | 1 |
10BR
|
|
| 1 | 51HQ-10013 | батарея тележка в сборе | 1 |
V-MAST
|
|
| 1 | 51HQ-10015 | батарея тележка в сборе | 1 |
13BR
|
|
| 1 | 51HQ-10016 | батарея тележка в сборе | 1 |
13BR
|
|
| 1 | 51HQ-20013 | батарея тележка в сборе | 1 |
TF-MAST
|
|
| 1 | 51HQ-20014 | батарея тележка в сборе | 1 |
10BR
|
|
| 1 | 51HQ-20015 | батарея тележка в сборе | 1 |
10BR
|
|
| 1 | 51HQ-20016 | батарея тележка в сборе | 1 |
10BR
|
|
| 1 | 51HQ-20013 | батарея тележка в сборе | 1 |
TF-MAST
|
|
| 1 | 51HQ-20015 | батарея тележка в сборе | 1 |
13BR
|
|
| 1 | 51HQ-20016 | батарея тележка в сборе | 1 |
13BR
|
|
| 1-1 | 51HQ-11013 | аккумулятор троллейбусы ва | 1 |
V-MAST
|
|
| 1-1 | 51HQ-11014 | аккумулятор троллейбусы ва | 1 |
10BR
|
|
| 1-1 | 51HQ-11015 | аккумулятор троллейбусы ва | 1 |
10BR
|
|
| 1-1 | 51HQ-11016 | аккумулятор троллейбусы ва | 1 |
10BR
|
|
| 1-1 | 51HQ-11013 | аккумулятор троллейбусы ва | 1 |
V-MAST
|
|
| 1-1 | 51HQ-11015 | аккумулятор троллейбусы ва | 1 |
13BR
|
|
| 1-1 | 51HQ-11016 | аккумулятор троллейбусы ва | 1 |
13BR
|
|
| 1-1 | 51HQ-21013 | аккумулятор троллейбусы ва | 1 |
TF-MAST
|
|
| 1-1 | 51HQ-21014 | аккумулятор троллейбусы ва | 1 |
TF-MAST
|
|
| 1-1 | 51HQ-21015 | аккумулятор троллейбусы ва | 1 |
TF-MAST
|
|
| 1-1 | 51HQ-21016 | аккумулятор троллейбусы ва | 1 |
TF-MAST
|
|
| 1-1 | 51HQ-21013 | аккумулятор троллейбусы ва | 1 |
TF-MAST
|
|
| 1-1 | 51HQ-21015 | аккумулятор троллейбусы ва | 1 |
TF-MAST
|
|
| 1-1 | 51HQ-21016 | аккумулятор троллейбусы ва | 1 |
TF-MAST
|
|
| 1-10 | 51HJ-11260 | GUIDE | 2 | ||
| 1-11 | S141-080256 | Винт с потайной головкой | 4 | ||
| 1-12 | 51HJ-10210 | Шайба стопорная | 1 |
10BR
|
|
| 1-12 | 51HJ-10210 | Шайба стопорная | 1 |
10BR
|
|
| 1-13 | S141-080206 | Винт с потайной головкой | 1 |
13BR
|
|
| 1-13 | S141-080206 | Винт с потайной головкой | 1 |
13BR
|
|
| 1-2 | 51HJ-11034 | рычаг ва | 1 | ||
| 1-3 | 51HJ-11340 | Регулировочная прокладка | 2 |
10BR
|
|
| 1-3 | 51HJ-11340 | Регулировочная прокладка | 1 |
10BR
|
|
| 1-3 | 51HJ-11340 | Регулировочная прокладка | 2 |
13BR
|
|
| 1-3 | 51HJ-11340 | Регулировочная прокладка | 1 |
13BR
|
|
| 1-4 | 51HJ-11300 | прокладка (0.3T) | AR | ||
| 1-5 | S601-025004 | Кольцо | 1 |
10BR
|
|
| 1-5 | S601-025004 | Кольцо | 1 |
13BR
|
|
| 1-6 | 51FA-30050 | Пружина натяжная | 1 | ||
| 1-7 | S731-025010 | Втулка | 1 | ||
| 1-8 | 51HJ-11250 | удаления сборе | 1 | ||
| 1-9 | S035-082526 | Болт | 5 | ||
| 10 | S205-12100B | Гайка | 1 | ||
| 10 | S205-121006 | Гайка | 1 | ||
| 10 | S205-12100B | Гайка | 1 | ||
| 11 | S035-082546 | Болт | 4 | ||
| 12 | 51HQ-11280 | рычаг ва | 1 | ||
| 13 | S205-10100B | Гайка | 1 |
10BR
|
|
| 13 | S205-101006 | Гайка | 1 |
13BR
|
|
| 13 | S205-10100B | Гайка | 1 |
13BR
|
|
| 14 | S403-162006 | Плоская шайба | 1 | ||
| 15 | 51FS-11050 | Тяга поворотная | 1 | ||
| 16 | S461-320202 | Палец | 2 | ||
| 17 | S491-100302 | Палец | 2 | ||
| 18 | 51HJ-10103 | Палец | 1 | ||
| 19 | 51FS-10103 | Пластина | 1 | ||
| 2 | 51FS-10023 | Опора | 2 | ||
| 2 | 51FS-10024 | Опора | 2 |
10BR
|
|
| 2 | 51FS-10023 | Опора | 2 | ||
| 2 | 51FS-10024 | Опора | 2 |
13BR
|
|
| 20 | 51HQ-11241 | Палец | 1 |
10BR
|
|
| 20 | 51HQ-11242 | Палец | 1 |
10BR
|
|
| 20 | 51HQ-11241 | Палец | 1 |
13BR
|
|
| 20 | 51HQ-11242 | Палец | 1 |
13BR
|
|
| 21 | S403-182006 | Плоская шайба | 1 | ||
| 22 | 31FG-80430-DA | Гайка | 1 |
10BR
|
|
| 22 | 31FG-80430 | Гайка | 1 | ||
| 22 | 31FG-80430-DA | Гайка | 1 |
13BR
|
|
| 23 | 51HQ-00010 | Пластина | 2 |
10BR
|
|
| 23 | S411-120006 | Шайба пружинная | 2 |
10BR
|
|
| 23 | 51HQ-00010 | Пластина | 2 |
13BR
|
|
| 23 | S411-120006 | Шайба пружинная | 2 |
13BR
|
|
| 24 | S037-103526 | Болт | 4 |
10BR
|
|
| 24 | S017-120306 | Болт с шестигранной головкой (под шестигранник) | 2 |
10BR
|
|
| 24 | S037-103526 | Болт | 4 |
13BR
|
|
| 24 | S017-120306 | Болт с шестигранной головкой (под шестигранник) | 2 |
13BR
|
|
| 25 | 41FH-01260 | Опора | 6 |
10BR
|
|
| 25 | 41FH-01260 | Опора | 6 |
13BR
|
|
| 26 | 51HK-00100 | вал в сборе батареи | 3 | ||
| 27 | S035-082026 | Болт | 4 | ||
| 28 | 51HK-00340 | DAMPER | 1 | ||
| 29 | 51HK-00360 | DAMPER | 1 | ||
| 3 | 51HJ-10030 | Прокладка регулировочная | 4 | ||
| 4 | 51HJ-10040 | прокладка (0.5T) | 8 | ||
| 5 | 51FS-11170 | Стопор | 4 | ||
| 6 | S035-082526 | Болт | 4 | ||
| 6 | S037-123026 | Болт | 4 |
10BR
|
|
| 6 | S035-082526 | Болт | 4 | ||
| 6 | S037-123026 | Болт | 4 |
13BR
|
|
| 7 | S403-10200B | Плоская шайба | 5 | ||
| 7 | S403-10200B | Плоская шайба | 5 | ||
| 7 | S403-10200B | Плоская шайба | 5 | ||
| 8 | 51HJ-10050 | STOPPER WA | 1 | ||
| 9 | 51HJ-10060 | Болт с полной резьбой | 1 |
