MAST HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 10/13BR-7
MAST HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 10/13BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7130
Наименование:MAST HYDRAULIC PIPING(TF-MAST)
Версия:2013. 3.31 REV.13C

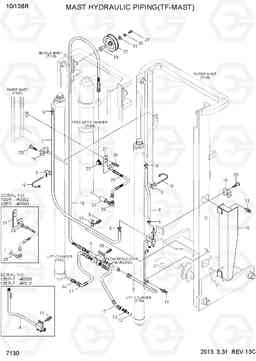

MAST HYDRAULIC PIPING(TF-MAST) 10/13BR-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S552-102370 | Зажим | 6 | ||
| 11 | S037-102026 | Болт | 2 | ||
| 12 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | X500-110003 | Разъем | 1 | ||
| 14 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 15 | 37FP-81200 | Охранник шланг | 1 | ||
| 16 | S543-180002 | Зажим трубки | 2 | ||
| 17 | 37HQ-81300 | шланг в сборе гидрокси, тыс 0x45 | 2 | ||
| 18 | P910-084051 | Шланг в сборе | 1 |
10BR,TF370
|
|
| 18 | P910-084060 | Шланг в сборе | 1 |
10BR,TF370
|
|
| 18 | P910-104062 | Шланг в сборе | 1 |
10BR,TF370
|
|
| 18 | P910-084051 | Шланг в сборе | 1 |
13BR,TF370
|
|
| 18 | P910-084060 | Шланг в сборе | 1 |
13BR,TF370
|
|
| 18 | P910-104062 | Шланг в сборе | 1 |
13BR,TF370
|
|
| 18 | P910-084055 | Шланг в сборе | 1 |
10BR,TF400
|
|
| 18 | P910-084064 | Шланг в сборе | 1 |
10BR,TF400
|
|
| 18 | P910-104066 | Шланг в сборе | 1 |
10BR,TF400
|
|
| 18 | P910-084055 | Шланг в сборе | 1 |
13BR,TF400
|
|
| 18 | P910-084064 | Шланг в сборе | 1 |
13BR,TF400
|
|
| 18 | P910-104066 | Шланг в сборе | 1 |
13BR,TF400
|
|
| 18 | P910-084059 | Шланг в сборе | 1 |
10BR,TF430
|
|
| 18 | P910-084068 | Шланг в сборе | 1 |
10BR,TF430
|
|
| 18 | P910-104070 | Шланг в сборе | 1 |
10BR,TF430
|
|
| 18 | P910-084059 | Шланг в сборе | 1 |
13BR,TF430
|
|
| 18 | P910-084068 | Шланг в сборе | 1 |
13BR,TF430
|
|
| 18 | P910-104070 | Шланг в сборе | 1 |
13BR,TF430
|
|
| 18 | P910-084063 | Шланг в сборе | 1 |
10BR,TF450
|
|
| 18 | P910-084072 | Шланг в сборе | 1 |
10BR,TF450
|
|
| 18 | P910-104074 | Шланг в сборе | 1 |
10BR,TF450
|
|
| 18 | P910-084063 | Шланг в сборе | 1 |
13BR,TF450
|
|
| 18 | P910-084072 | Шланг в сборе | 1 |
13BR,TF450
|
|
| 18 | P910-104074 | Шланг в сборе | 1 |
13BR,TF450
|
|
| 18 | P910-084065 | Шланг в сборе | 1 |
10BR,TF470
|
|
| 18 | P910-084074 | Шланг в сборе | 1 |
10BR,TF470
|
|
| 18 | P910-104076 | Шланг в сборе | 1 |
10BR,TF470
|
|
| 18 | P910-084065 | Шланг в сборе | 1 |
13BR,TF470
|
|
| 18 | P910-084074 | Шланг в сборе | 1 |
13BR,TF470
|
|
| 18 | P910-104076 | Шланг в сборе | 1 |
13BR,TF470
|
|
| 18 | P910-084069 | Шланг в сборе | 1 |
10BR,TF500
|
|
| 18 | P910-084078 | Шланг в сборе | 1 |
10BR,TF500
|
|
| 18 | P910-104080 | Шланг в сборе | 1 |
10BR,TF500
|
|
| 18 | P910-084069 | Шланг в сборе | 1 |
13BR,TF500
|
|
| 18 | P910-084078 | Шланг в сборе | 1 |
13BR,TF500
|
|
| 18 | P910-104080 | Шланг в сборе | 1 |
13BR,TF500
|
|
| 18 | P910-084077 | Шланг в сборе | 1 |
10BR,TF550
|
|
| 18 | P910-084086 | Шланг в сборе | 1 |
10BR,TF550
|
|
| 18 | P910-104088 | Шланг в сборе | 1 |
10BR,TF550
|
|
| 18 | P910-084077 | Шланг в сборе | 1 |
13BR,TF550
|
|
| 18 | P910-084086 | Шланг в сборе | 1 |
13BR,TF550
|
|
| 18 | P910-104088 | Шланг в сборе | 1 |
13BR,TF550
|
|
| 18 | P910-084085 | Шланг в сборе | 1 |
10BR,TF600
|
|
| 18 | P910-084094 | Шланг в сборе | 1 |
10BR,TF600
|
|
| 18 | P910-104096 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF600
|
|
| 18 | P910-084085 | Шланг в сборе | 1 |
13BR,TF600
|
|
| 18 | P910-084094 | Шланг в сборе | 1 |
13BR,TF600
|
|
| 18 | P910-104096 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF600
|
|
| 18 | P910-084093 | Шланг в сборе | 1 |
10BR,TF650
|
|
| 18 | P910-084102 | Шланг в сборе | 1 |
10BR,TF650
|
|
| 18 | P910-104104 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF650
|
|
| 18 | P910-084093 | Шланг в сборе | 1 |
13BR,TF650
|
|
| 18 | P910-084102 | Шланг в сборе | 1 |
13BR,TF650
|
|
| 18 | P910-104104 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF650
|
|
| 18 | P910-084101 | Шланг в сборе | 1 |
10BR,TF700
|
|
| 18 | P910-084110 | Шланг в сборе | 1 |
10BR,TF700
|
|
| 18 | P910-104112 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF700
|
|
| 18 | P910-084101 | Шланг в сборе | 1 |
13BR,TF700
|
|
| 18 | P910-084110 | Шланг в сборе | 1 |
13BR,TF700
|
|
| 18 | P910-104112 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF700
|
|
| 19 | 33FP-81500 | Зажим | 2 |
10BR
|
|
| 19 | 33HN-80161 | Зажим | 2 |
10BR
|
|
| 19 | 33FP-81500 | Зажим | 2 |
13BR
|
|
| 19 | 33HN-80161 | Зажим | 2 |
13BR
|
|
| 20 | S035-063526 | Болт | 4 | ||
| 21 | 37FP-81301 | Пластина | 1 |
10BR
|
|
| 21 | 37FP-81302 | Пластина | 1 |
10BR
|
|
| 21 | 37FP-81300 | Пластина | 1 | ||
| 21 | 37FP-81301 | Пластина | 1 |
13BR
|
|
| 21 | 37FP-81302 | Пластина | 1 |
13BR
|
|
| 22 | 33FP-81600 | локоть ва | 1 |
10BR
|
|
| 22 | 33HW-82300 | Штуцер 90 orfs | 1 |
10BR
|
|
| 22 | 33FP-81600 | локоть ва | 1 |
13BR
|
|
| 22 | 33HW-82300 | Штуцер 90 orfs | 1 |
13BR
|
|
| 23 | 31FQ-70040-DA | Гайка | 1 |
10BR
|
|
| 23 | 31FQ-70040-DA | Гайка | 1 |
13BR
|
|
| 24 | S035-082026 | Болт | 2 | ||
| 25 | P930-084008 | Шланг в сборе | 1 |
10BR
|
|
| 25 | P930-084007 | Шланг в сборе | 1 |
10BR
|
|
| 25 | P930-104007 | HOSE ASSY-ORFS,THD(0X90) | 1 |
10BR
|
|
| 25 | P930-084008 | Шланг в сборе | 1 |
13BR
|
|
| 25 | P930-084007 | Шланг в сборе | 1 |
13BR
|
|
| 25 | P930-104007 | HOSE ASSY-ORFS,THD(0X90) | 1 |
13BR
|
|
| 26 | X520-110016 | Штуцер 90 orfs | 1 |
10BR
|
|
| 26 | 33HH-80130 | Штуцер 90 orfs | 1 |
10BR
|
|
| 26 | X520-110016 | Штуцер 90 orfs | 1 |
13BR
|
|
| 26 | 33HH-80130 | Штуцер 90 orfs | 1 |
13BR
|
|
| 27 | EE19170100 | вниз клапан управления | 1 | ||
| 28 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
10BR
|
|
| 28 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
13BR
|
|
| 29 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 3 | 37HQ-81101 | Трубка | 1 | ||
| 30 | S411-120006 | Шайба пружинная | 1 | ||
| 31 | S441-12000B | Шайба | 1 | ||
| 32 | 33HJ-80500 | Шланг шкив | 1 |
10BR
|
|
| 32 | 33HH-80500 | Шланг шкив | 1 |
10BR
|
|
| 32 | 33HJ-80500 | Шланг шкив | 1 |
13BR
|
|
| 32 | 33HH-80500 | Шланг шкив | 1 |
13BR
|
|
| 34 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 36 | S037-102526 | Болт | 2 |
10BR
|
|
| 36 | S037-102526 | Болт | 2 |
13BR
|
|
| 4 | 37HQ-81001 | Трубка | 1 |
10BR
|
|
| 4 | 37HQ-81002 | Трубка | 1 |
10BR
|
|
| 4 | 37HQ-81003 | Трубка | 1 |
10BR
|
|
| 4 | 37HQ-81001 | Трубка | 1 |
13BR
|
|
| 4 | 37HQ-81002 | Трубка | 1 |
13BR
|
|
| 4 | 37HQ-81003 | Трубка | 1 |
13BR
|
|
| 5 | S035-081526 | Болт | 4 | ||
| 6 | 33HA-83350 | хомут | 4 | ||
| 7 | P760-013275 | Рукав высокого давления (РВД) | 1 |
TF370
|
|
| 7 | P760-013280 | Рукав высокого давления (РВД) | 1 |
TF400
|
|
| 7 | P760-013295 | Рукав высокого давления (РВД) | 1 |
TF430
|
|
| 7 | P760-013305 | Рукав высокого давления (РВД) | 1 |
TF450
|
|
| 7 | P760-013309 | Рукав высокого давления (РВД) | 1 |
TF470
|
|
| 7 | P760-013319 | Рукав высокого давления (РВД) | 1 |
TF500
|
|
| 7 | P760-013339 | Рукав высокого давления (РВД) | 1 |
TF550
|
|
| 7 | P760-013359 | Рукав высокого давления (РВД) | 1 |
TF600
|
|
| 7 | P760-013379 | Рукав высокого давления (РВД) | 1 |
TF650
|
|
| 7 | P760-013399 | Рукав высокого давления (РВД) | 1 |
TF700
|
|
| 8 | P760-013030 | Рукав высокого давления (РВД) | 1 |
TF370
|
|
| 8 | P760-013040 | Рукав высокого давления (РВД) | 1 |
TF400
|
|
| 8 | P760-013050 | Рукав высокого давления (РВД) | 1 |
TF430
|
|
| 8 | P760-013060 | Рукав высокого давления (РВД) | 1 |
TF450
|
|
| 8 | P760-013064 | Рукав высокого давления (РВД) | 1 |
TF470
|
|
| 8 | P760-013074 | Рукав высокого давления (РВД) | 1 |
TF500
|
|
| 8 | P760-013094 | Рукав высокого давления (РВД) | 1 |
TF550
|
|
| 8 | P760-013114 | Рукав высокого давления (РВД) | 1 |
TF600
|
|
| 8 | P760-013134 | Рукав высокого давления (РВД) | 1 |
TF650
|
|
| 8 | P760-013154 | Рукав высокого давления (РВД) | 1 |
TF700
|
|
| 9 | 31FA-80110 | Зажим | 6 |
