Каталог запчастей
-
Hyundai
-
10/13BR-7
- ATTACH HYDRAULIC PIPING(TF-MAST)
ATTACH HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 10/13BR-7
ATTACH HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 10/13BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7170
Наименование:ATTACH HYDRAULIC PIPING(TF-MAST)
Версия:2013. 8.31 REV.13H

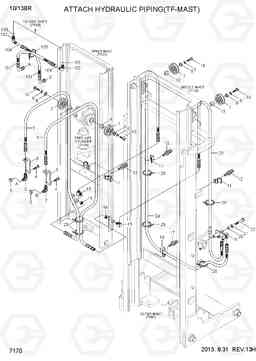

ATTACH HYDRAULIC PIPING(TF-MAST) 10/13BR-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-043039 | Шланг в сборе | 2 |
10BR,TF370
|
|
| 1 | X970-044040 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF370
|
|
| 1 | P910-043039 | Шланг в сборе | 2 |
13BR,TF370
|
|
| 1 | X970-044040 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF370
|
|
| 1 | P910-043041 | Шланг в сборе | 2 |
10BR,TF400
|
|
| 1 | X970-044042 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF400
|
|
| 1 | P910-043041 | Шланг в сборе | 2 |
13BR,TF400
|
|
| 1 | X970-044042 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF400
|
|
| 1 | P910-043043 | Шланг в сборе | 2 |
10BR,TF430
|
|
| 1 | X970-044044 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF430
|
|
| 1 | P910-043043 | Шланг в сборе | 2 |
13BR,TF430
|
|
| 1 | X970-044044 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF430
|
|
| 1 | P910-043044 | Шланг в сборе | 2 |
10BR,TF450
|
|
| 1 | X970-044045 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF450
|
|
| 1 | P910-043044 | Шланг в сборе | 2 |
13BR,TF450
|
|
| 1 | X970-044045 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF450
|
|
| 1 | P910-043046 | Шланг в сборе | 2 |
10BR,TF470
|
|
| 1 | X970-044047 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF470
|
|
| 1 | P910-043046 | Шланг в сборе | 2 |
13BR,TF470
|
|
| 1 | X970-044047 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF470
|
|
| 1 | P910-043048 | Шланг в сборе | 2 |
10BR,TF500
|
|
| 1 | X970-044049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF500
|
|
| 1 | P910-043048 | Шланг в сборе | 2 |
13BR,TF500
|
|
| 1 | X970-044049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF500
|
|
| 1 | P910-043051 | Шланг в сборе | 2 |
10BR,TF550
|
|
| 1 | X970-044052 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF550
|
|
| 1 | P910-043051 | Шланг в сборе | 2 |
13BR,TF550
|
|
| 1 | X970-044052 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF550
|
|
| 1 | P910-043055 | Шланг в сборе | 2 |
10BR,TF600
|
|
| 1 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF600
|
|
| 1 | P910-043055 | Шланг в сборе | 2 |
13BR,TF600
|
|
| 1 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF600
|
|
| 1 | P910-043059 | Шланг в сборе | 2 |
10BR,TF650
|
|
| 1 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF650
|
|
| 1 | P910-043059 | Шланг в сборе | 2 |
13BR,TF650
|
|
| 1 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF650
|
|
| 1 | P910-043063 | Шланг в сборе | 2 |
10BR,TF700
|
|
| 1 | X970-044064 | HOSE ASSY-ORFS,THD(0X0) | 2 |
10BR,TF700
|
|
| 1 | P910-043063 | Шланг в сборе | 2 |
13BR,TF700
|
|
| 1 | X970-044064 | HOSE ASSY-ORFS,THD(0X0) | 2 |
13BR,TF700
|
|
| 10 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 101 | P930-043007 | Шланг в сборе | 2 | ||
| 102 | X520-310001 | Штуцер 90 orfs | 2 | ||
| 103 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 104 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 105 | S552-102370 | Зажим | 1 | ||
| 11 | 37FP-91100 | Зажим | 4 |
10BR
|
|
| 11 | 37FP-91101 | Зажим | 4 |
10BR
|
|
| 11 | 37FP-91100 | Зажим | 4 |
13BR
|
|
| 11 | 37FP-91101 | Зажим | 4 |
13BR
|
|
| 12 | S035-082026 | Болт | 8 | ||
| 13 | 31FV-90130 | контактный шланг шкив | 2 | ||
| 14 | 33FP-90380-DA | Гайка | 2 | ||
| 15 | 33FP-90350 | локоть ва | 2 | ||
| 16 | S017-120906 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | S035-081526 | Болт | 2 | ||
| 18 | 31L6-02460 | Зажим трубки | 2 | ||
| 19 | 35FS-90400 | локоть ва | 1 | ||
| 2 | 31HN-90700 | Штуцер 90 orfs | 2 | ||
| 20 | S403-10100B | Плоская шайба | 1 | ||
| 21 | S411-100006 | Шайба пружинная | 1 | ||
| 22 | S017-100806 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | P910-043050 | Шланг в сборе | 1 |
10BR,TF370
|
|
| 23 | X970-044050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF370
|
|
| 23 | P910-043050 | Шланг в сборе | 1 |
13BR,TF370
|
|
| 23 | X970-044050 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF370
|
|
| 23 | P910-043054 | Шланг в сборе | 1 |
10BR,TF400
|
|
| 23 | X970-044054 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF400
|
|
| 23 | P910-043054 | Шланг в сборе | 1 |
13BR,TF400
|
|
| 23 | X970-044054 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF400
|
|
| 23 | P910-043058 | Шланг в сборе | 1 |
10BR,TF430
|
|
| 23 | X970-044058 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF430
|
|
| 23 | P910-043058 | Шланг в сборе | 1 |
13BR,TF430
|
|
| 23 | X970-044058 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF430
|
|
| 23 | P910-043062 | Шланг в сборе | 1 |
10BR,TF450
|
|
| 23 | X970-044062 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF450
|
|
| 23 | P910-043062 | Шланг в сборе | 1 |
13BR,TF450
|
|
| 23 | X970-044062 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF450
|
|
| 23 | P910-043064 | Шланг в сборе | 1 |
10BR,TF470
|
|
| 23 | X970-044064 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF470
|
|
| 23 | P910-043064 | Шланг в сборе | 1 |
13BR,TF470
|
|
| 23 | X970-044064 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF470
|
|
| 23 | P910-043068 | Шланг в сборе | 1 |
10BR,TF500
|
|
| 23 | X970-044068 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF500
|
|
| 23 | P910-043068 | Шланг в сборе | 1 |
13BR,TF500
|
|
| 23 | X970-044068 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF500
|
|
| 23 | P910-043075 | Шланг в сборе | 1 |
10BR,TF550
|
|
| 23 | X970-044076 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF550
|
|
| 23 | P910-043075 | Шланг в сборе | 1 |
13BR,VF550
|
|
| 23 | X970-044076 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF550
|
|
| 23 | P910-043083 | Шланг в сборе | 1 |
10BR,TF600
|
|
| 23 | X970-044084 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF600
|
|
| 23 | P910-043083 | Шланг в сборе | 1 |
13BR,TF600
|
|
| 23 | X970-044084 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF600
|
|
| 23 | P910-043091 | Шланг в сборе | 1 |
10BR,TF650
|
|
| 23 | X970-044092 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF650
|
|
| 23 | P910-043091 | Шланг в сборе | 1 |
13BR,TF650
|
|
| 23 | X970-044092 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF650
|
|
| 23 | P910-043099 | Шланг в сборе | 1 |
10BR,TF700
|
|
| 23 | X970-044100 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF700
|
|
| 23 | P910-043099 | Шланг в сборе | 1 |
13BR,TF700
|
|
| 23 | X970-044100 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF700
|
|
| 24 | P910-043089 | Шланг в сборе | 1 |
10BR,TF370
|
|
| 24 | X970-044089 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF370
|
|
| 24 | P910-043089 | Шланг в сборе | 1 |
13BR,TF370
|
|
| 24 | X970-044089 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF370
|
|
| 24 | P910-043093 | Шланг в сборе | 1 |
10BR,TF400
|
|
| 24 | X970-044093 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF400
|
|
| 24 | P910-043093 | Шланг в сборе | 1 |
13BR,TF400
|
|
| 24 | X970-044093 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF400
|
|
| 24 | P910-043097 | Шланг в сборе | 1 |
10BR,TF430
|
|
| 24 | X970-044097 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF430
|
|
| 24 | P910-043097 | Шланг в сборе | 1 |
13BR,TF430
|
|
| 24 | X970-044097 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF430
|
|
| 24 | P910-043101 | Шланг в сборе | 1 |
10BR,TF450
|
|
| 24 | X970-044101 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF450
|
|
| 24 | P910-043101 | Шланг в сборе | 1 |
13BR,TF450
|
|
| 24 | X970-044101 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF450
|
|
| 24 | P910-043103 | Шланг в сборе | 1 |
10BR,TF470
|
|
| 24 | X970-044103 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF470
|
|
| 24 | P910-043103 | Шланг в сборе | 1 |
13BR,TF470
|
|
| 24 | X970-044103 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF470
|
|
| 24 | P910-043107 | Шланг в сборе | 1 |
10BR,TF500
|
|
| 24 | X970-044107 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF500
|
|
| 24 | P910-043107 | Шланг в сборе | 1 |
13BR,TF500
|
|
| 24 | X970-044107 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF500
|
|
| 24 | P910-043114 | Шланг в сборе | 1 |
10BR,TF550
|
|
| 24 | X970-044115 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF550
|
|
| 24 | P910-043114 | Шланг в сборе | 1 |
13BR,TF550
|
|
| 24 | X970-044115 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF550
|
|
| 24 | P910-043122 | Шланг в сборе | 1 |
10BR,TF600
|
|
| 24 | X970-044123 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF600
|
|
| 24 | P910-043122 | Шланг в сборе | 1 |
13BR,TF600
|
|
| 24 | X970-044123 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF600
|
|
| 24 | P910-043130 | Шланг в сборе | 1 |
10BR,TF650
|
|
| 24 | X970-044131 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF650
|
|
| 24 | P910-043130 | Шланг в сборе | 1 |
13BR,TF650
|
|
| 24 | X970-044131 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF650
|
|
| 24 | P910-043138 | Шланг в сборе | 1 |
10BR,TF700
|
|
| 24 | X970-044139 | HOSE ASSY-ORFS,THD(0X0) | 1 |
10BR,TF700
|
|
| 24 | P910-043138 | Шланг в сборе | 1 |
13BR,TF700
|
|
| 24 | X970-044139 | HOSE ASSY-ORFS,THD(0X0) | 1 |
13BR,TF700
|
|
| 25 | S552-102370 | Зажим | 2 | ||
| 3 | 37FS-90720 | поддержка локоть | 2 | ||
| 4 | S035-082526 | Болт | 4 | ||
| 5 | X710-100102 | Крышка | 2 | ||
| 6 | 31FV-90150 | контактный шланг шкив | 2 | ||
| 7 | 37HR-91200 | Шланг шкив | 4 | ||
| 8 | S441-12000B | Шайба | 4 | ||
| 9 | S411-120006 | Шайба пружинная | 4 |
