3-SPOOL CONTROL LEVER (OPTION) погрузчика электрического Hyundai 10/13/15BTR-9
3-SPOOL CONTROL LEVER (OPTION) погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2020
Наименование:3-SPOOL CONTROL LEVER (OPTION)
Версия:2013. 10.31 REV.13K

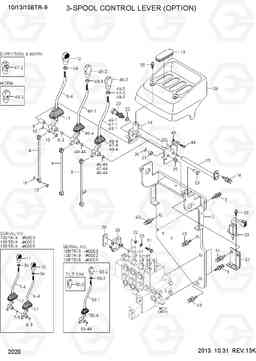

3-SPOOL CONTROL LEVER (OPTION) 10/13/15BTR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31HA-40500 | регулятор мини, лифт | 1 |
10BTR-9
|
|
| 10 | 31HA-40500 | регулятор мини, лифт | 1 |
13BTR-9
|
|
| 10 | 31HA-40500 | регулятор мини, лифт | 1 |
15BTR-9
|
|
| 11 | 31HA-40510 | регулятор мини, наклон | 1 |
10BTR-9
|
|
| 11 | 31HA-40510 | регулятор мини, наклон | 1 |
13BTR-9
|
|
| 11 | 31HA-40510 | регулятор мини, наклон | 1 |
15BTR-9
|
|
| 12 | 31HA-40530 | Ручка мини, бокового смещения | 1 |
10BTR-9
|
|
| 12 | 71HU-11600 | KNOB ASSY-ATTACH | 1 |
10BTR-9
|
|
| 12 | 31HA-40530 | Ручка мини, бокового смещения | 1 |
13BTR-9
|
|
| 12 | 71HU-11600 | KNOB ASSY-ATTACH | 1 |
13BTR-9
|
|
| 12 | 31HA-40530 | Ручка мини, бокового смещения | 1 |
15BTR-9
|
|
| 12 | 71HU-11600 | KNOB ASSY-ATTACH | 1 |
15BTR-9
|
|
| 13 | 31FY-40660 | Вал | 1 | ||
| 14 | S035-061526 | Болт | 3 | ||
| 15 | S491-060222 | Палец | 4 | ||
| 16 | S501-060002 | контактный самоблокирующиеся | 4 | ||
| 17 | 71FH-16220 | сильфон рычаг | 2 |
10BTR-9
|
|
| 17 | 71FH-16220 | сильфон рычаг | 2 |
13BTR-9
|
|
| 17 | 71FH-16220 | сильфон рычаг | 2 |
15BTR-9
|
|
| 18 | 71FH-16230 | крышка рычаг | 2 | ||
| 19 | 31HU-40071 | Кронштейн рычага MTG | 1 |
10BTR-9
|
|
| 19 | 31HU-40072 | BRACKET-LEVER MTG | 1 |
10BTR-9
|
|
| 19 | 31HU-40071 | Кронштейн рычага MTG | 1 |
13BTR-9
|
|
| 19 | 31HU-40072 | BRACKET-LEVER MTG | 1 |
13BTR-9
|
|
| 19 | 31HU-40071 | Кронштейн рычага MTG | 1 |
15BTR-9
|
|
| 19 | 31HU-40072 | BRACKET-LEVER MTG | 1 |
15BTR-9
|
|
| 2 | 31HT-40041 | Кронштейн клапана MTG | 1 |
10BTR-9
|
|
| 2 | 31HT-40042 | BRACKET-VALVE MTG | 1 |
10BTR-9
|
|
| 2 | 31HT-40041 | Кронштейн клапана MTG | 1 |
13BTR-9
|
|
| 2 | 31HT-40042 | BRACKET-VALVE MTG | 1 |
13BTR-9
|
|
| 2 | 31HT-40041 | Кронштейн клапана MTG | 1 |
15BTR-9
|
|
| 2 | 31HT-40042 | BRACKET-VALVE MTG | 1 |
15BTR-9
|
|
| 20 | 31FY-40760 | PLUNGER | 1 | ||
| 21 | 31FY-40681 | Вставка | 2 | ||
| 22 | 31FY-40691 | Шайба специальная | 1 | ||
| 23 | S491-100282 | Палец | 2 | ||
| 24 | S501-100002 | контактный самоблокирующиеся | 2 | ||
| 25 | S741-100818 | дю фланца изолятора | 2 | ||
| 26 | 21HT-92121 | Переключатель в сборе 3 катушки | 1 |
10BTR-9
|
|
| 26 | 21B3-92170 | SWITCH ASSY-3 SPOOL | 1 |
10BTR-9
|
|
| 26 | 21HT-92121 | Переключатель в сборе 3 катушки | 1 |
13BTR-9
|
|
| 26 | 21B3-92170 | SWITCH ASSY-3 SPOOL | 1 |
13BTR-9
|
|
| 26 | 21HT-92121 | Переключатель в сборе 3 катушки | 1 |
15BTR-9
|
|
| 26 | 21B3-92170 | SWITCH ASSY-3 SPOOL | 1 |
15BTR-9
|
|
| 27 | 31FH-40070 | Датчик кронштейн лифт | 1 | ||
| 28 | B51830060 | Поднимите датчик | 1 | ||
| 29 | S131-051546 | SCREW-W/WASHER | 2 | ||
| 3 | S037-103026 | Болт | 3 | ||
| 30 | B52110070 | Кронштейн | 2 | ||
| 31 | S015-040306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 32 | S403-05200B | Плоская шайба | 4 | ||
| 33 | S411-050006 | Шайба пружинная | 4 | ||
| 34 | S205-10100B | Гайка | 3 |
10BTR-9
|
|
| 34 | S206-121006 | Гайка | 1 |
10BTR-9
|
|
| 34 | S205-10100B | Гайка | 3 |
13BTR-9
|
|
| 34 | S206-121006 | Гайка | 1 |
13BTR-9
|
|
| 34 | S205-10100B | Гайка | 3 |
15BTR-9
|
|
| 34 | S206-121006 | Гайка | 1 |
15BTR-9
|
|
| 35 | S002-06015B | SCREW-TRUS HEAD | 2 | ||
| 36 | 71B1-10152 | Крышка гидрораспределителя | 1 |
10BTR-9
|
|
| 36 | 71B1-10153 | Крышка гидрораспределителя | 1 |
10BTR-9
|
|
| 36 | 71B1-10152 | Крышка гидрораспределителя | 1 |
13BTR-9
|
|
| 36 | 71B1-10153 | Крышка гидрораспределителя | 1 |
13BTR-9
|
|
| 36 | 71B1-10152 | Крышка гидрораспределителя | 1 |
15BTR-9
|
|
| 36 | 71B1-10153 | Крышка гидрораспределителя | 1 |
15BTR-9
|
|
| 4 | 31HT-40050 | Щуп | 1 | ||
| 43 | S035-084026 | Болт | 3 | ||
| 44 | 71EH-13150 | бампер резины | 1 | ||
| 45 | S205-101006 | Гайка | 1 | ||
| 46 | 31HU-40130 | LEVER ASSY-LIFT | 1 |
STD,10BTR-9
|
|
| 46 | 31HU-40130 | LEVER ASSY-LIFT | 1 |
STD,13BTR-9
|
|
| 46 | 31HU-40130 | LEVER ASSY-LIFT | 1 |
STD,15BTR-9
|
|
| 46-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
10BTR-9
|
|
| 46-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
13BTR-9
|
|
| 46-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
15BTR-9
|
|
| 46-2 | 71HU-11510 | KNOB ASSY-LIFT | 1 |
STD,10BTR-9
|
|
| 46-2 | 71HU-11510 | KNOB ASSY-LIFT | 1 |
STD,13BTR-9
|
|
| 46-2 | 71HU-11510 | KNOB ASSY-LIFT | 1 |
STD,15BTR-9
|
|
| 46-3 | S206-121006 | Гайка | 1 |
10BTR-9
|
|
| 46-3 | S206-121006 | Гайка | 1 |
13BTR-9
|
|
| 46-3 | S206-121006 | Гайка | 1 |
15BTR-9
|
|
| 46-4 | 71FH-16220 | сильфон рычаг | 1 |
10BTR-9
|
|
| 46-4 | 71FH-16220 | сильфон рычаг | 1 |
13BTR-9
|
|
| 46-4 | 71FH-16220 | сильфон рычаг | 1 |
15BTR-9
|
|
| 46-44 | FAC1000680 | дю куст фланец | 2 |
10BTR-9
|
|
| 46-44 | FAC1000680 | дю куст фланец | 2 |
13BTR-9
|
|
| 46-44 | FAC1000680 | дю куст фланец | 2 |
15BTR-9
|
|
| 47 | 31HU-40140 | LEVER ASSY-LIFT, D&H | 1 |
D & H,10BTR-9
|
|
| 47 | 31HU-40141 | LEVER ASSY-LIFT, D&H | 1 |
D & H,10BTR-9
|
|
| 47 | 31HU-40140 | LEVER ASSY-LIFT, D&H | 1 |
D & H,13BTR-9
|
|
| 47 | 31HU-40141 | LEVER ASSY-LIFT, D&H | 1 |
D & H,13BTR-9
|
|
| 47 | 31HU-40140 | LEVER ASSY-LIFT, D&H | 1 |
D & H,15BTR-9
|
|
| 47 | 31HU-40141 | LEVER ASSY-LIFT, D&H | 1 |
D & H,15BTR-9
|
|
| 47-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
10BTR-9
|
|
| 47-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
13BTR-9
|
|
| 47-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
15BTR-9
|
|
| 47-2 | 71HU-11530 | KNOB ASSY-LIFT, D & H | 1 |
HORN,10BTR-9
|
|
| 47-2 | 71HU-11531 | LEVER ASSY-LIFT, D&H | 1 |
D & H,10BTR-9
|
|
| 47-2 | 71HU-11530 | KNOB ASSY-LIFT, D & H | 1 |
HORN,13BTR-9
|
|
| 47-2 | 71HU-11531 | LEVER ASSY-LIFT, D&H | 1 |
D & H,13BTR-9
|
|
| 47-2 | 71HU-11530 | KNOB ASSY-LIFT, D & H | 1 |
HORN,15BTR-9
|
|
| 47-2 | 71HU-11531 | LEVER ASSY-LIFT, D&H | 1 |
D & H,15BTR-9
|
|
| 47-3 | S206-121006 | Гайка | 1 |
10BTR-9
|
|
| 47-3 | S206-121006 | Гайка | 1 |
13BTR-9
|
|
| 47-3 | S206-121006 | Гайка | 1 |
15BTR-9
|
|
| 47-4 | 71FH-16220 | сильфон рычаг | 1 |
10BTR-9
|
|
| 47-4 | 71FH-16220 | сильфон рычаг | 1 |
13BTR-9
|
|
| 47-4 | 71FH-16220 | сильфон рычаг | 1 |
15BTR-9
|
|
| 47-44 | FAC1000680 | дю куст фланец | 2 |
10BTR-9
|
|
| 47-44 | FAC1000680 | дю куст фланец | 2 |
13BTR-9
|
|
| 47-44 | FAC1000680 | дю куст фланец | 2 |
15BTR-9
|
|
| 48 | 31HU-40150 | LEVER ASSY-LIFT, HORN | 1 |
HORN,10BTR-9
|
|
| 48 | 31HU-40150 | LEVER ASSY-LIFT, HORN | 1 |
HORN,13BTR-9
|
|
| 48 | 31HU-40150 | LEVER ASSY-LIFT, HORN | 1 |
HORN,15BTR-9
|
|
| 48-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
10BTR-9
|
|
| 48-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
13BTR-9
|
|
| 48-1 | 31HU-40090 | LEVER ASSY-LIFT | 1 |
15BTR-9
|
|
| 48-2 | 71HU-11520 | KNOB ASSY-LIFT, HORN | 1 |
HORN,10BTR-9
|
|
| 48-2 | 71HU-11520 | KNOB ASSY-LIFT, HORN | 1 |
HORN,13BTR-9
|
|
| 48-2 | 71HU-11520 | KNOB ASSY-LIFT, HORN | 1 |
HORN,15BTR-9
|
|
| 48-3 | S206-121006 | Гайка | 1 |
10BTR-9
|
|
| 48-3 | S206-121006 | Гайка | 1 |
13BTR-9
|
|
| 48-3 | S206-121006 | Гайка | 1 |
15BTR-9
|
|
| 48-4 | 71FH-16220 | сильфон рычаг | 1 |
10BTR-9
|
|
| 48-4 | 71FH-16220 | сильфон рычаг | 1 |
13BTR-9
|
|
| 48-4 | 71FH-16220 | сильфон рычаг | 1 |
15BTR-9
|
|
| 48-44 | FAC1000680 | дю куст фланец | 2 |
10BTR-9
|
|
| 48-44 | FAC1000680 | дю куст фланец | 2 |
13BTR-9
|
|
| 48-44 | FAC1000680 | дю куст фланец | 2 |
15BTR-9
|
|
| 49 | 31HU-40160 | LEVER ASSY-TILT | 1 |
10BTR-9
|
|
| 49 | 31HU-40160 | LEVER ASSY-TILT | 1 |
13BTR-9
|
|
| 49 | 31HU-40160 | LEVER ASSY-TILT | 1 |
15BTR-9
|
|
| 49-1 | 31HU-40100 | LEVER WA-TILT | 1 |
10BTR-9
|
|
| 49-1 | 31HU-40100 | LEVER WA-TILT | 1 |
13BTR-9
|
|
| 49-1 | 31HU-40100 | LEVER WA-TILT | 1 |
15BTR-9
|
|
| 49-2 | 71HU-11540 | KNOB ASSY-TILT | 1 |
STD,10BTR-9
|
|
| 49-2 | 71HU-11540 | KNOB ASSY-TILT | 1 |
STD,13BTR-9
|
|
| 49-2 | 71HU-11540 | KNOB ASSY-TILT | 1 |
STD,15BTR-9
|
|
| 49-3 | S206-121006 | Гайка | 1 |
10BTR-9
|
|
| 49-3 | S206-121006 | Гайка | 1 |
13BTR-9
|
|
| 49-3 | S206-121006 | Гайка | 1 |
15BTR-9
|
|
| 49-4 | 71FH-16220 | сильфон рычаг | 1 |
10BTR-9
|
|
| 49-4 | 71FH-16220 | сильфон рычаг | 1 |
13BTR-9
|
|
| 49-4 | 71FH-16220 | сильфон рычаг | 1 |
15BTR-9
|
|
| 49-44 | FAC1000680 | дю куст фланец | 2 |
10BTR-9
|
|
| 49-44 | FAC1000680 | дю куст фланец | 2 |
13BTR-9
|
|
| 49-44 | FAC1000680 | дю куст фланец | 2 |
15BTR-9
|
|
| 5 | 31HT-40060 | Щуп | 1 | ||
| 50 | 31HU-40170 | LEVER ASSY-TILT, SW | 1 |
10BTR-9
|
|
| 50 | 31HU-40170 | LEVER ASSY-TILT, SW | 1 |
13BTR-9
|
|
| 50 | 31HU-40170 | LEVER ASSY-TILT, SW | 1 |
15BTR-9
|
|
| 50-1 | 31HU-40100 | LEVER WA-TILT | 1 |
10BTR-9
|
|
| 50-1 | 31HU-40100 | LEVER WA-TILT | 1 |
13BTR-9
|
|
| 50-1 | 31HU-40100 | LEVER WA-TILT | 1 |
15BTR-9
|
|
| 50-2 | 71HU-11540 | KNOB ASSY-TILT | 1 |
STD,10BTR-9
|
|
| 50-2 | 71HU-11540 | KNOB ASSY-TILT | 1 |
STD,13BTR-9
|
|
| 50-2 | 71HU-11540 | KNOB ASSY-TILT | 1 |
STD,15BTR-9
|
|
| 50-2 | 71HU-11550 | KNOB ASSY-TILT, SW | 1 |
TILT S/W,10BTR
|
|
| 50-2 | 71HU-11550 | KNOB ASSY-TILT, SW | 1 |
TILT S/W,13BTR
|
|
| 50-2 | 71HU-11550 | KNOB ASSY-TILT, SW | 1 |
TILT S/W,15BTR
|
|
| 50-3 | S206-121006 | Гайка | 1 |
10BTR-9
|
|
| 50-3 | S206-121006 | Гайка | 1 |
13BTR-9
|
|
| 50-3 | S206-121006 | Гайка | 1 |
15BTR-9
|
|
| 50-4 | 71FH-16220 | сильфон рычаг | 1 |
10BTR-9
|
|
| 50-4 | 71FH-16220 | сильфон рычаг | 1 |
13BTR-9
|
|
| 50-4 | 71FH-16220 | сильфон рычаг | 1 |
15BTR-9
|
|
| 50-44 | FAC1000680 | дю куст фланец | 2 |
10BTR-9
|
|
| 50-44 | FAC1000680 | дю куст фланец | 2 |
13BTR-9
|
|
| 50-44 | FAC1000680 | дю куст фланец | 2 |
15BTR-9
|
|
| 6 | 31HE-40110 | Рычаг в сборе лифт | 1 |
10BTR-9
|
|
| 6 | 31HE-40110 | Рычаг в сборе лифт | 1 |
13BTR-9
|
|
| 6 | 31HE-40110 | Рычаг в сборе лифт | 1 |
15BTR-9
|
|
| 6-3 | FAC1000680 | дю куст фланец | 2 |
10BTR-9
|
|
| 6-3 | FAC1000680 | дю куст фланец | 2 |
13BTR-9
|
|
| 6-3 | FAC1000680 | дю куст фланец | 2 |
15BTR-9
|
|
| 6-4 | 31HE-40110-1 | LEVER | 1 |
10BTR-9
|
|
| 6-4 | 31HE-40110-1 | LEVER | 1 |
13BTR-9
|
|
| 6-4 | 31HE-40110-1 | LEVER | 1 |
15BTR-9
|
|
| 7 | 31HE-40140 | Рычаг в сборе наклона | 1 |
10BTR-9
|
|
| 7 | 31HE-40140 | Рычаг в сборе наклона | 1 |
13BTR-9
|
|
| 7 | 31HE-40140 | Рычаг в сборе наклона | 1 |
15BTR-9
|
|
| 7-3 | FAC1000680 | дю куст фланец | 2 |
10BTR-9
|
|
| 7-3 | FAC1000680 | дю куст фланец | 2 |
13BTR-9
|
|
| 7-3 | FAC1000680 | дю куст фланец | 2 |
15BTR-9
|
|
| 7-4 | 31HE-40140-1 | LEVER | 1 |
10BTR-9
|
|
| 7-4 | 31HE-40140-1 | LEVER | 1 |
13BTR-9
|
|
| 7-4 | 31HE-40140-1 | LEVER | 1 |
15BTR-9
|
|
| 8 | 31FY-40631 | Рычаг aux1 | 2 |
10BTR-9
|
|
| 8 | 31HU-40110 | LEVER ASSY-AUX1 | 2 |
10BTR-9
|
|
| 8 | 31FY-40631 | Рычаг aux1 | 2 |
13BTR-9
|
|
| 8 | 31HU-40110 | LEVER ASSY-AUX1 | 2 |
13BTR-9
|
|
| 8 | 31FY-40631 | Рычаг aux1 | 2 |
15BTR-9
|
|
| 8 | 31HU-40110 | LEVER ASSY-AUX1 | 2 |
15BTR-9
|
|
| 8-3 | FAC1000680 | дю куст фланец | 1 | ||
| 8-4 | 31FY-40631-1 | LEVER | 2 | ||
| 9 | B51600110 | Вставка | 1 |
