Гидроразводка (гидросистема) погрузчика электрического Hyundai 10/13/15BTR-9
Гидроразводка (гидросистема) погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2040
Наименование:MAIN HYD PIPING
Версия:2013. 6.30 REV.13F

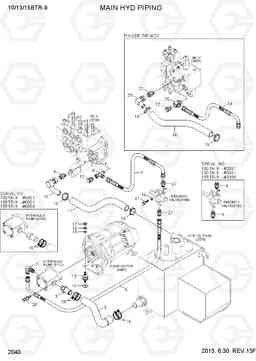

MAIN HYD PIPING 10/13/15BTR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FH-20550 | Вернуться Elbow | 1 | ||
| 11 | P760-033040 | Рукав высокого давления (РВД) | 1 |
F-LEVER
|
|
| 11 | P760-033034 | Рукав высокого давления (РВД) | 1 |
M- LEVER
|
|
| 12 | 31HF-20090 | COUPLING-SCREW | 1 |
F-LEVER
|
|
| 13 | 1191000300 | CUSHION | 4 | ||
| 14 | F23600280-DA | Шайба специальная | 4 | ||
| 15 | S403-08500B | Плоская шайба | 4 | ||
| 16 | S411-080006 | Шайба пружинная | 5 | ||
| 17 | S205-08100B | Гайка | 4 | ||
| 18 | S572-430006 | Зажим | 4 |
10/13BTR-9
|
|
| 18 | S572-430006 | Зажим | 2 |
10/13BTR-9
|
|
| 18 | S572-430006 | Зажим | 4 |
15BTR-9
|
|
| 18 | S572-430006 | Зажим | 2 |
15BTR-9
|
|
| 19 | S520-032000 | Зажим | 2 | ||
| 20 | S037-103026 | Болт | 2 | ||
| 21 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 1 |
F-LEVER
|
|
| 22 | 31FG-20060 | Соединитель | 1 |
F-LEVER
|
|
| 23 | 31FS-20540 | Вернуться Elbow | 1 |
F-LEVER
|
|
| 24 | 31HT-20040 | Рукав высокого давления (РВД) | 1 |
F-LEVER
|
|
| 25 | 31HT-20050 | Колено 90 | 1 |
F-LEVER
|
|
| 26 | P760-033040 | Рукав высокого давления (РВД) | 1 | ||
| 27 | 31FG-20110 | Соединитель | 2 |
10/13BTR-9
|
|
| 27 | 31FG-20110 | Соединитель | 2 |
15BTR-9
|
|
| 28 | S572-400006 | Зажим | 2 |
10/13BTR-9
|
|
| 28 | S572-400006 | Зажим | 2 |
15BTR-9
|
|
| 3 | 31HJ-20110 | Соединитель | 1 | ||
| 4 | 31FG-20070 | Колено 90 | 1 | ||
| 5 | 31HT-20020 | всасывающий шланг | 1 |
10BTR-9
|
|
| 5 | 31HT-20021 | HOSE-SUCTION | 1 |
10BTR-9
|
|
| 5 | 31HT-20020 | всасывающий шланг | 1 |
13BTR-9
|
|
| 5 | 31HT-20021 | HOSE-SUCTION | 1 |
13BTR-9
|
|
| 5 | 31HT-20020 | всасывающий шланг | 1 |
15BTR-9
|
|
| 5 | 31HT-20021 | HOSE-SUCTION | 1 |
15BTR-9
|
|
| 6 | 31HT-20060 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31HT-20040 | Рукав высокого давления (РВД) | 1 |
F-LEVER
|
|
| 7 | P930-085005 | Шланг в сборе | 1 |
M- LEVER
|
|
| 8 | 31HH-20051 | тройник с манометром порт | 1 | ||
| 9 | 31FG-20090 | Соединитель | 3 |
10/13BTR-9
|
|
| 9 | 31FG-20090 | Соединитель | 1 |
10/13,M- LEVER
|
|
| 9 | 31FG-20090 | Соединитель | 3 |
15BTR-9
|
|
| 9 | 31FG-20090 | Соединитель | 1 |
15,M- LEVER
|
