Каталог запчастей
-
Hyundai
-
10/13/15BTR-9
- OUTER PANEL 1
OUTER PANEL 1 погрузчика электрического Hyundai 10/13/15BTR-9
OUTER PANEL 1 погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6020
Наименование:OUTER PANEL 1
Версия:2014. 10.31 REV.14K

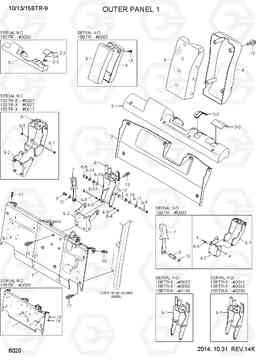

OUTER PANEL 1 10/13/15BTR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71HT-40013 | DASH BOARD WA | 1 |
10/13BTR-9
|
|
| 1 | 71HT-40014 | DASH BOARD WA | 1 |
10/13BTR-9
|
|
| 1 | 71HT-40015 | DASH BOARD WA | 1 |
10/13BTR-9
|
|
| 1 | 71HT-40012 | приборная панель ва | 1 |
15BTR-9
|
|
| 1 | 71HT-40013 | DASH BOARD WA | 1 |
15BTR-9
|
|
| 1 | 71HT-40014 | DASH BOARD WA | 1 |
15BTR-9
|
|
| 1 | 71HT-40015 | DASH BOARD WA | 1 |
15BTR-9
|
|
| 10 | S411-120006 | Шайба пружинная | 2 |
10/13BTR-9
|
|
| 10 | S403-162006 | Плоская шайба | 2 |
10/13BTR-9
|
|
| 10 | S411-100006 | Шайба пружинная | 2 |
15BTR-9
|
|
| 10 | S411-120006 | Шайба пружинная | 2 |
15BTR-9
|
|
| 10 | S403-162006 | Плоская шайба | 2 |
15BTR-9
|
|
| 11 | S035-082026 | Болт | 4 | ||
| 12 | S037-123026 | Болт | 4 | ||
| 13 | S132-061556 | SCREW-W/WASHER | 8 | ||
| 14 | S205-06100B | Гайка | 8 |
15BTR-9
|
|
| 15 | S403-06200B | Плоская шайба | 8 |
15BTR-9
|
|
| 16 | S132-062066 | SCREW-W/WASHER | 6 |
10/13BTR-9
|
|
| 16 | S132-061566 | SCREW-W/WASHER | 6 |
15BTR-9
|
|
| 16 | S132-062066 | SCREW-W/WASHER | 6 |
15BTR-9
|
|
| 17 | S002-060166 | SCREW-TRUSHEAD | 4 |
10/13BTR-9
|
|
| 17 | S002-060166 | SCREW-TRUSHEAD | 4 |
15BTR-9
|
|
| 2 | 71HT-40101 | DASHBOARD COVER SUB ASSY | 1 |
STD,10/13BTR-9
|
|
| 2 | 71HT-40100 | тире крышка доска | 1 |
STD,15BTR-9
|
|
| 2 | 71HT-40101 | DASHBOARD COVER SUB ASSY | 1 |
STD,15BTR-9
|
|
| 2 | 71HT-40301 | DASHBOARD COVER SUB ASSY | 1 |
UL,10/13BTR-9
|
|
| 2 | 71HT-40300 | тире крышка доска | 1 |
UL,15BTR-9
|
|
| 2 | 71HT-40301 | DASHBOARD COVER SUB ASSY | 1 |
UL,15BTR-9
|
|
| 2-1 | 71HT-40023 | COVER-DASHBOARD | 1 |
STD,10/13BTR-9
|
|
| 2-1 | 71HT-40022 | Крышка приборной панели | 1 |
STD,15BTR-9
|
|
| 2-1 | 71HT-40023 | COVER-DASHBOARD | 1 |
STD,15BTR-9
|
|
| 2-1 | 71HT-41020 | Крышка приборной панели | 1 |
UL
|
|
| 2-2 | 71FY-43043 | LID | 1 |
10/13BTR-9
|
|
| 2-2 | 71FY-43042 | LID | 1 |
15BTR-9
|
|
| 2-2 | 71FY-43043 | LID | 1 |
15BTR-9
|
|
| 2-3 | 71B1-41040 | сапоги парковка рычаг | 1 |
10/13BTR-9
|
|
| 2-3 | 71FP-10350 | магнитная защелка | 1 |
15BTR-9
|
|
| 2-3 | 71B1-41040 | сапоги парковка рычаг | 1 |
15BTR-9
|
|
| 2-4 | S141-030086 | Винт с потайной головкой | 4 | ||
| 3 | 71HT-40033 | COVER-LOWER | 1 |
STD,10/13BTR-9
|
|
| 3 | 71HT-40032 | нижнюю крышку | 1 |
STD,15BTR-9
|
|
| 3 | 71HT-40033 | COVER-LOWER | 1 |
STD,15BTR-9
|
|
| 3 | 71HT-42031 | COVER-LOWER | 1 |
UL1,0/13BTR-9
|
|
| 3 | 71HT-42030 | нижнюю крышку | 1 |
UL,15BTR-9
|
|
| 3 | 71HT-42031 | COVER-LOWER | 1 |
UL,15BTR-9
|
|
| 4 | 71FY-43054 | задняя крышка колонны | 1 |
10/13BTR-9
|
|
| 4 | 71FY-43053 | задняя крышка колонны | 1 |
15BTR-9
|
|
| 4 | 71FY-43054 | задняя крышка колонны | 1 |
15BTR-9
|
|
| 5 | 71FY-43064 | переднюю крышку колонки | 1 |
10/13BTR-9
|
|
| 5 | 71FY-43065 | COVER-FRONT COLUMN | 1 |
10/13BTR-9
|
|
| 5 | 71FY-43063 | переднюю крышку колонки | 1 |
15BTR-9
|
|
| 5 | 71FY-43064 | переднюю крышку колонки | 1 |
15BTR-9
|
|
| 5 | 71FY-43065 | COVER-FRONT COLUMN | 1 |
15BTR-9
|
|
| 6 | 71FY-43083 | опорная стойка в сборе | 1 |
10BTR-9
|
|
| 6 | 71FY-43084 | SUPPORT ASSY-COLUMN | 1 |
10BTR-9
|
|
| 6 | 71FY-43085 | SUPPORT ASSY-COLUMN | 1 |
10BTR-9
|
|
| 6 | 71FY-43086 | SUPPORT ASSY-COLUMN | 1 |
10BTR-9
|
|
| 6 | 71FY-43083 | опорная стойка в сборе | 1 |
13BTR-9
|
|
| 6 | 71FY-43084 | SUPPORT ASSY-COLUMN | 1 |
13BTR-9
|
|
| 6 | 71FY-43085 | SUPPORT ASSY-COLUMN | 1 |
13BTR-9
|
|
| 6 | 71FY-43086 | SUPPORT ASSY-COLUMN | 1 |
13BTR-9
|
|
| 6 | 71FY-43082 | опорная стойка в сборе | 1 |
15BTR-9
|
|
| 6 | 71FY-43083 | опорная стойка в сборе | 1 |
15BTR-9
|
|
| 6 | 71FY-43084 | SUPPORT ASSY-COLUMN | 1 |
15BTR-9
|
|
| 6 | 71FY-43085 | SUPPORT ASSY-COLUMN | 1 |
15BTR-9
|
|
| 6 | 71FY-43086 | SUPPORT ASSY-COLUMN | 1 |
15BTR-9
|
|
| 6-1 | 71FY-43312 | опорная стойка ва | 1 |
10BTR-9
|
|
| 6-1 | 71FY-43520 | SUPPORT WA-COLUMN | 1 |
10BTR-9
|
|
| 6-1 | 71FY-43521 | SUPPORT WA-COLUMN | 1 |
10BTR-9
|
|
| 6-1 | 71FY-43522 | SUPPORT WA-COLUMN | 1 |
10BTR-9
|
|
| 6-1 | 71FY-43312 | опорная стойка ва | 1 |
13BTR-9
|
|
| 6-1 | 71FY-43520 | SUPPORT WA-COLUMN | 1 |
13BTR-9
|
|
| 6-1 | 71FY-43521 | SUPPORT WA-COLUMN | 1 |
13BTR-9
|
|
| 6-1 | 71FY-43522 | SUPPORT WA-COLUMN | 1 |
13BTR-9
|
|
| 6-1 | 71FY-43311 | опорная стойка ва | 1 |
15BTR-9
|
|
| 6-1 | 71FY-43312 | опорная стойка ва | 1 |
15BTR-9
|
|
| 6-1 | 71FY-43520 | SUPPORT WA-COLUMN | 1 |
15BTR-9
|
|
| 6-1 | 71FY-43521 | SUPPORT WA-COLUMN | 1 |
15BTR-9
|
|
| 6-1 | 71FY-43522 | SUPPORT WA-COLUMN | 1 |
15BTR-9
|
|
| 6-10 | 71FY-43450 | Стопор | 1 |
10BTR-9
|
|
| 6-10 | 61HN-18021 | Стопорная шайба (кольцо) | 1 |
10BTR-9
|
|
| 6-10 | 71FY-43450 | Стопор | 1 |
13BTR-9
|
|
| 6-10 | 61HN-18021 | Стопорная шайба (кольцо) | 1 |
13BTR-9
|
|
| 6-10 | 71FY-43450 | Стопор | 1 |
15BTR-9
|
|
| 6-10 | 61HN-18021 | Стопорная шайба (кольцо) | 1 |
15BTR-9
|
|
| 6-11 | S403-165006 | Плоская шайба | 1 |
10/13BTR-9
|
|
| 6-11 | S403-165006 | Плоская шайба | 1 |
15BTR-9
|
|
| 6-12 | S403-162006 | Плоская шайба | 2 |
10BTR-9
|
|
| 6-12 | S403-162006 | Плоская шайба | 2 |
13BTR-9
|
|
| 6-12 | S403-162006 | Плоская шайба | 2 |
15BTR-9
|
|
| 6-13 | 77HN-31070 | Вал | 1 |
10BTR-9
|
|
| 6-13 | 77HN-31071 | Вал | 1 |
10BTR-9
|
|
| 6-13 | 77HN-31070 | Вал | 1 |
13BTR-9
|
|
| 6-13 | 77HN-31071 | Вал | 1 |
13BTR-9
|
|
| 6-13 | 77HN-31070 | Вал | 1 |
15BTR-9
|
|
| 6-13 | 77HN-31071 | Вал | 1 |
15BTR-9
|
|
| 6-2 | 71FY-43183 | Кронштейн | 1 |
10BTR-9
|
|
| 6-2 | 71FY-43184 | Кронштейн | 1 |
10BTR-9
|
|
| 6-2 | 71FY-43185 | Кронштейн | 1 |
10BTR-9
|
|
| 6-2 | 71FY-43183 | Кронштейн | 1 |
13BTR-9
|
|
| 6-2 | 71FY-43184 | Кронштейн | 1 |
13BTR-9
|
|
| 6-2 | 71FY-43185 | Кронштейн | 1 |
13BTR-9
|
|
| 6-2 | 71FY-43182 | Кронштейн | 1 |
15BTR-9
|
|
| 6-2 | 71FY-43183 | Кронштейн | 1 |
15BTR-9
|
|
| 6-2 | 71FY-43184 | Кронштейн | 1 |
15BTR-9
|
|
| 6-2 | 71FY-43185 | Кронштейн | 1 |
15BTR-9
|
|
| 6-3 | S017-121456 | Болт с шестигранной головкой (под шестигранник) | 1 |
10/13BTR-9
|
|
| 6-3 | S017-121506 | Болт с шестигранной головкой (под шестигранник) | 1 |
10/13BTR-9
|
|
| 6-3 | S017-121456 | Болт с шестигранной головкой (под шестигранник) | 1 |
15BTR-9
|
|
| 6-3 | S017-121506 | Болт с шестигранной головкой (под шестигранник) | 1 |
15BTR-9
|
|
| 6-4 | S275-120006 | Гайка самоблокирующаяся | 1 | ||
| 6-5 | S403-122006 | Плоская шайба | 2 | ||
| 6-6 | S411-120006 | Шайба пружинная | 1 |
10/13BTR-9
|
|
| 6-6 | S411-120006 | Шайба пружинная | 1 |
15BTR-9
|
|
| 6-7 | 71HU-41073 | Регулировочный болт | 1 |
10BTR-9
|
|
| 6-7 | 71HU-41074 | Регулировочный болт | 1 |
10BTR-9
|
|
| 6-7 | 71HU-41072 | Регулировочный болт | 1 |
13BTR-9
|
|
| 6-7 | 71HU-41073 | Регулировочный болт | 1 |
13BTR-9
|
|
| 6-7 | 71HU-41074 | Регулировочный болт | 1 |
13BTR-9
|
|
| 6-7 | 71HU-41072 | Регулировочный болт | 1 |
15BTR-9
|
|
| 6-7 | 71HU-41073 | Регулировочный болт | 1 |
15BTR-9
|
|
| 6-7 | 71HU-41074 | Регулировочный болт | 1 |
15BTR-9
|
|
| 6-8 | 71HU-41091 | Гайка регулировки | 1 |
10/13BTR-9
|
|
| 6-8 | 71HU-41092 | NUT-ADJUST | 1 |
10/13BTR-9
|
|
| 6-8 | 71HU-41091 | Гайка регулировки | 1 |
15BTR-9
|
|
| 6-8 | 71HU-41092 | NUT-ADJUST | 1 |
15BTR-9
|
|
| 6-9 | S441-120006 | Шайба | 1 |
10/13BTR-9
|
|
| 6-9 | S441-120006 | Шайба | 1 |
15BTR-9
|
|
| 7 | 71FY-43082 | опорная стойка в сборе | 1 |
10/13BTR-9
|
|
| 7 | 71FY-43083 | опорная стойка в сборе | 1 |
10/13BTR-9
|
|
| 7 | 71FY-43082 | опорная стойка в сборе | 1 |
15BTR-9
|
|
| 7 | 71FY-43083 | опорная стойка в сборе | 1 |
15BTR-9
|
|
| 8 | 71HU-41090 | Гайка регулировки | 1 | ||
| 9 | 71FY-43380 | Регулировочный болт | 1 |
10/13BTR-9
|
|
| 9 | 71FY-43381 | Регулировочный болт | 1 |
10/13BTR-9
|
|
| 9 | FAD0600110-DA | Регулировочный болт | 1 |
15BTR-9
|
|
| 9 | 71FY-43380 | Регулировочный болт | 1 |
15BTR-9
|
|
| 9 | 71FY-43381 | Регулировочный болт | 1 |
15BTR-9
|
