3-SPOOL HYD PIPING (VF-MAST) погрузчика электрического Hyundai 10/13/15BTR-9
3-SPOOL HYD PIPING (VF-MAST) погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7180
Наименование:3-SPOOL HYD PIPING (VF-MAST)
Версия:2013. 6.30 REV.13F

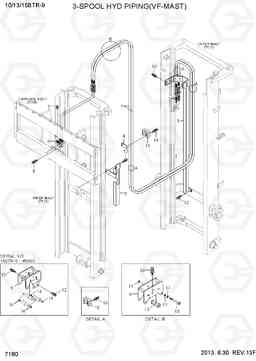

3-SPOOL HYD PIPING (VF-MAST) 10/13/15BTR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-043061 | Шланг в сборе | 2 |
VF300,10BTR-9
|
|
| 1 | X400-043064 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF300,10BTR-9
|
|
| 1 | P910-043061 | Шланг в сборе | 2 |
VF300,13BTR-9
|
|
| 1 | X400-043064 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF300,13BTR-9
|
|
| 1 | P910-043061 | Шланг в сборе | 2 |
VF300,15BTR-9
|
|
| 1 | X400-043064 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF300,15BTR-9
|
|
| 1 | P910-043073 | Шланг в сборе | 2 |
VF330,10BTR-9
|
|
| 1 | X400-043070 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF330,10BTR-9
|
|
| 1 | P910-043073 | Шланг в сборе | 2 |
VF330,13BTR-9
|
|
| 1 | X400-043070 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF330,13BTR-9
|
|
| 1 | P910-043073 | Шланг в сборе | 2 |
VF330,15BTR-9
|
|
| 1 | X400-043070 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF330,15BTR-9
|
|
| 1 | P910-043081 | Шланг в сборе | 2 |
VF350,10BTR-9
|
|
| 1 | X400-043074 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF350,10BTR-9
|
|
| 1 | P910-043081 | Шланг в сборе | 2 |
VF350,13BTR-9
|
|
| 1 | X400-043074 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF350,13BTR-9
|
|
| 1 | P910-043081 | Шланг в сборе | 2 |
VF350,15BTR-9
|
|
| 1 | X400-043074 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
VF350,15BTR-9
|
|
| 10 | 3FFQ-93210 | Болт с шестигранной головкой (под шестигранник) | 3 |
10/13BTR-9
|
|
| 10 | S015-060856 | Болт с шестигранной головкой (под шестигранник) | 3 |
15BTR-9
|
|
| 10 | 3FFQ-93210 | Болт с шестигранной головкой (под шестигранник) | 3 |
15BTR-9
|
|
| 11 | S403-06200B | Плоская шайба | 10 | ||
| 12 | S037-082026 | Болт | 5 | ||
| 13 | 37FY-90502 | Шланг шкив | 5 |
10/13BTR-9
|
|
| 13 | 33HJ-90601 | Шланг шкив | 3 |
15BTR-9
|
|
| 13 | 37FY-90502 | Шланг шкив | 5 |
15BTR-9
|
|
| 13-1 | S731-007010 | Втулка | 6 | ||
| 15 | 35FY-90201 | Зажим | 4 |
10/13BTR-9
|
|
| 15 | 35FY-90200 | Зажим | 4 |
15BTR-9
|
|
| 15 | 35FY-90201 | Зажим | 4 |
15BTR-9
|
|
| 16 | S035-063026 | Болт | 8 | ||
| 17 | S411-060006 | Шайба пружинная | 5 |
10/13BTR-9
|
|
| 17 | S411-060006 | Шайба пружинная | 5 |
15BTR-9
|
|
| 18 | S035-081526 | Болт | 2 |
10/13BTR-9
|
|
| 18 | S035-081526 | Болт | 2 |
15BTR-9
|
|
| 2 | X540-120001 | Разъем ORFS | 2 | ||
| 3 | 32HT-91501 | Руководство ва RH | 1 |
VF300
|
|
| 3 | 32HT-92501 | Руководство ва RH | 1 |
VF330
|
|
| 3 | 32HT-93501 | Руководство ва RH | 1 |
VF350
|
|
| 4 | 32FY-90810 | Кронштейн | 1 | ||
| 5 | 32HT-91701 | Охранник ва RH | 1 | ||
| 6 | 31HG-90130 | Колено 90 | 2 | ||
| 7 | X710-100102 | Крышка | 2 | ||
| 8 | S037-102526 | Болт | 2 | ||
| 9 | 33HT-90500 | Кронштейн | 1 |
10/13BTR-9
|
|
| 9 | 37FY-90800 | Кронштейн | 1 |
15BTR-9
|
|
| 9 | 33HT-90500 | Кронштейн | 1 |
15BTR-9
|
