MAST HYD PIPING (TF-MAST) погрузчика электрического Hyundai 10/13/15BTR-9
MAST HYD PIPING (TF-MAST) погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7240
Наименование:MAST HYD PIPING (TF-MAST)
Версия:2014. 1.31 REV.14A

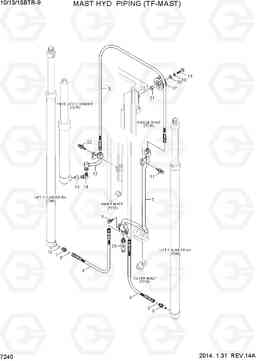

MAST HYD PIPING (TF-MAST) 10/13/15BTR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | S035-082026 | Болт | 2 | ||
| 12 | 33HT-80301 | Трубка | 1 | ||
| 14 | 33HH-80130 | Штуцер 90 orfs | 1 | ||
| 16 | EE19170100 | вниз клапан управления | 1 | ||
| 17 | 33HH-80500 | Шланг шкив | 1 | ||
| 18 | S411-12000B | Шайба пружинная | 1 | ||
| 19 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 20 | S441-12000B | Шайба | 1 | ||
| 21 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 22 | S035-082526 | Болт | 2 | ||
| 23 | 31FJ-05100 | Регулятор расхода клапана | 1 | ||
| 3 | P910-104039 | Шланг в сборе | 2 |
TF400,10BTR-9
|
|
| 3 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF400,10BTR-9
|
|
| 3 | P910-104039 | Шланг в сборе | 2 |
TF400,13BTR-9
|
|
| 3 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF400,13BTR-9
|
|
| 3 | P910-104039 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
| 3 | X970-104039 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF400,15BTR-9
|
|
| 3 | P910-104043 | Шланг в сборе | 2 |
TF430,10BTR-9
|
|
| 3 | X970-104043 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF430,10BTR-9
|
|
| 3 | P910-104043 | Шланг в сборе | 2 |
TF430,13BTR-9
|
|
| 3 | X970-104043 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF430,13BTR-9
|
|
| 3 | P910-104043 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
| 3 | X970-104043 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF430,15BTR-9
|
|
| 3 | P910-104047 | Шланг в сборе | 2 |
TF450,10BTR-9
|
|
| 3 | X970-104047 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF450,10BTR-9
|
|
| 3 | P910-104047 | Шланг в сборе | 2 |
TF450,13BTR-9
|
|
| 3 | X970-104047 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF450,13BTR-9
|
|
| 3 | P910-104047 | Шланг в сборе | 2 |
TF450,15BTR-9
|
|
| 3 | X970-104047 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF450,15BTR-9
|
|
| 3 | P910-104049 | Шланг в сборе | 2 |
TF470,10BTR-9
|
|
| 3 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF470,10BTR-9
|
|
| 3 | P910-104049 | Шланг в сборе | 2 |
TF470,13BTR-9
|
|
| 3 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF470,13BTR-9
|
|
| 3 | P910-104049 | Шланг в сборе | 2 |
TF470,15BTR-9
|
|
| 3 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF470,15BTR-9
|
|
| 3 | P910-104053 | Шланг в сборе | 2 |
TF500,10BTR-9
|
|
| 3 | X970-104053 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF500,10BTR-9
|
|
| 3 | P910-104053 | Шланг в сборе | 2 |
TF500,13BTR-9
|
|
| 3 | X970-104053 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF500,13BTR-9
|
|
| 3 | P910-104053 | Шланг в сборе | 2 |
TF500,15BTR-9
|
|
| 3 | X970-104053 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF500,15BTR-9
|
|
| 3 | P910-104061 | Шланг в сборе | 2 |
TF550,10BTR-9
|
|
| 3 | X970-104061 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF550,10BTR-9
|
|
| 3 | P910-104061 | Шланг в сборе | 2 |
TF550,13BTR-9
|
|
| 3 | X970-104061 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF550,13BTR-9
|
|
| 3 | P910-104061 | Шланг в сборе | 2 |
TF550,15BTR-9
|
|
| 3 | X970-104061 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF550,15BTR-9
|
|
| 3 | P910-104069 | Шланг в сборе | 2 |
TF600,10BTR-9
|
|
| 3 | X970-104069 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF600,10BTR-9
|
|
| 3 | P910-104069 | Шланг в сборе | 2 |
TF600,13BTR-9
|
|
| 3 | X970-104069 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF600,13BTR-9
|
|
| 3 | P910-104069 | Шланг в сборе | 2 |
TF600,15BTR-9
|
|
| 3 | X970-104069 | HOSE ASSY-ORFS,THD(0X0) | 2 |
TF600,15BTR-9
|
|
| 4 | 31FY-82000 | Рукав высокого давления (РВД) | 2 |
10BTR-9
|
|
| 4 | 33HH-83000 | Рукав высокого давления (РВД) | 2 |
10BTR-9
|
|
| 4 | 31FY-82000 | Рукав высокого давления (РВД) | 2 |
13BTR-9
|
|
| 4 | 33HH-83000 | Рукав высокого давления (РВД) | 2 |
13BTR-9
|
|
| 4 | 31FY-82000 | Рукав высокого давления (РВД) | 2 |
15BTR-9
|
|
| 4 | 33HH-83000 | Рукав высокого давления (РВД) | 2 |
15BTR-9
|
|
| 5 | 33HT-80201 | Трубка | 1 | ||
| 6 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 7 | X500-110003 | Разъем | 1 | ||
| 8 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | S035-084516 | Болт барашек / шестигранная шайба | 2 |
