4-SPOOL HYD PIPING (TF-MAST) погрузчика электрического Hyundai 10/13/15BTR-9
4-SPOOL HYD PIPING (TF-MAST) погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7290
Наименование:4-SPOOL HYD PIPING (TF-MAST)
Версия:2013. 6.30 REV.13F

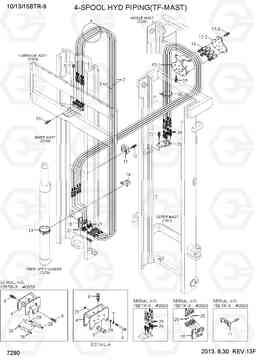

4-SPOOL HYD PIPING (TF-MAST) 10/13/15BTR-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | P910-043038 | Шланг в сборе | 2 |
TF400,10BTR-9
|
|
1 | P910-043037 | Шланг в сборе | 2 |
TF400,10BTR-9
|
|
1 | X400-043039 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF400,10BTR-9
|
|
1 | P910-043038 | Шланг в сборе | 2 |
TF400,13BTR-9
|
|
1 | P910-043037 | Шланг в сборе | 2 |
TF400,13BTR-9
|
|
1 | X400-043039 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF400,13BTR-9
|
|
1 | P910-043038 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
1 | P910-043037 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
1 | X400-043039 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF400,15BTR-9
|
|
1 | P910-043042 | Шланг в сборе | 2 |
TF430,10BTR-9
|
|
1 | P910-043041 | Шланг в сборе | 2 |
TF430,10BTR-9
|
|
1 | X400-043043 | Шланг в сборе | 2 |
TF430,10BTR-9
|
|
1 | P910-043042 | Шланг в сборе | 2 |
TF430,13BTR-9
|
|
1 | P910-043041 | Шланг в сборе | 2 |
TF430,13BTR-9
|
|
1 | X400-043043 | Шланг в сборе | 2 |
TF430,13BTR-9
|
|
1 | P910-043042 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
1 | P910-043041 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
1 | X400-043043 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
1 | P910-043046 | Шланг в сборе | 2 |
TF450,10BTR-9
|
|
1 | P910-043045 | Шланг в сборе | 2 |
TF450,10BTR-9
|
|
1 | X400-043046 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF450,10BTR-9
|
|
1 | P910-043046 | Шланг в сборе | 2 |
TF450,13BTR-9
|
|
1 | P910-043045 | Шланг в сборе | 2 |
TF450,13BTR-9
|
|
1 | X400-043046 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF450,13BTR-9
|
|
1 | P910-043046 | Шланг в сборе | 2 |
TF450,15BTR-9
|
|
1 | P910-043045 | Шланг в сборе | 2 |
TF450,15BTR-9
|
|
1 | X400-043046 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF450,15BTR-9
|
|
1 | P910-043048 | Шланг в сборе | 2 |
TF470,10BTR-9
|
|
1 | P910-043047 | Шланг в сборе | 2 |
TF470,10BTR-9
|
|
1 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF470,10BTR-9
|
|
1 | P910-043048 | Шланг в сборе | 2 |
TF470,13BTR-9
|
|
1 | P910-043047 | Шланг в сборе | 2 |
TF470,13BTR-9
|
|
1 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF470,13BTR-9
|
|
1 | P910-043048 | Шланг в сборе | 2 |
TF470,15BTR-9
|
|
1 | P910-043047 | Шланг в сборе | 2 |
TF470,15BTR-9
|
|
1 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF470,15BTR-9
|
|
1 | P910-043052 | Шланг в сборе | 2 |
TF500,10BTR-9
|
|
1 | P910-043051 | Шланг в сборе | 2 |
TF500,10BTR-9
|
|
1 | X400-043052 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF500,10BTR-9
|
|
1 | P910-043052 | Шланг в сборе | 2 |
TF500,13BTR-9
|
|
1 | P910-043051 | Шланг в сборе | 2 |
TF500,13BTR-9
|
|
1 | X400-043052 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF500,13BTR-9
|
|
1 | P910-043052 | Шланг в сборе | 2 |
TF500,15BTR-9
|
|
1 | P910-043051 | Шланг в сборе | 2 |
TF500,15BTR-9
|
|
1 | X400-043052 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF500,15BTR-9
|
|
1 | P910-043060 | Шланг в сборе | 2 |
TF550,10BTR-9
|
|
1 | P910-043059 | Шланг в сборе | 2 |
TF550,10BTR-9
|
|
1 | X400-043060 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF550,10BTR-9
|
|
1 | P910-043060 | Шланг в сборе | 2 |
TF550,13BTR-9
|
|
1 | P910-043059 | Шланг в сборе | 2 |
TF550,13BTR-9
|
|
1 | X400-043060 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF550,13BTR-9
|
|
1 | P910-043060 | Шланг в сборе | 2 |
TF550,15BTR-9
|
|
1 | P910-043059 | Шланг в сборе | 2 |
TF550,15BTR-9
|
|
1 | X400-043060 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF550,15BTR-9
|
|
1 | P910-043067 | Шланг в сборе | 2 |
TF600,10BTR-9
|
|
1 | P910-043066 | Шланг в сборе | 2 |
TF600,10BTR-9
|
|
1 | X400-043068 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF600,10BTR-9
|
|
1 | P910-043067 | Шланг в сборе | 2 |
TF600,13BTR-9
|
|
1 | P910-043066 | Шланг в сборе | 2 |
TF600,13BTR-9
|
|
1 | X400-043068 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF600,13BTR-9
|
|
1 | P910-043067 | Шланг в сборе | 2 |
TF600,15BTR-9
|
|
1 | P910-043066 | Шланг в сборе | 2 |
TF600,15BTR-9
|
|
1 | X400-043068 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF600,15BTR-9
|
|
10 | S037-102526 | Болт | 4 | ||
11 | 35FY-90201 | Зажим | 1 |
10/13BTR-9
|
|
11 | 32FY-90900 | Зажим | 1 |
15BTR-9
|
|
11 | 35FY-90201 | Зажим | 2 |
15BTR-9
|
|
12 | S035-063026 | Болт | 2 | ||
13 | S520-070000 | Зажим | 1 | ||
14 | 31FY-80900 | Зажим | 1 | ||
15 | 33HT-90700 | Кронштейн | 1 |
10/13BTR-9
|
|
15 | 33HT-90401 | Кронштейн | 1 |
15BTR-9
|
|
15 | 33HT-90700 | Кронштейн | 1 |
15BTR-9
|
|
16 | 37FY-90501 | Шланг шкив | 9 |
15BTR-9
|
|
17 | 37FY-91201 | Кронштейн | 1 |
10/13BTR-9
|
|
17 | 37FY-91200 | Кронштейн | 1 |
15BTR-9
|
|
17 | 37FY-91201 | Кронштейн | 1 |
15BTR-9
|
|
17-1 | 37FY-91102 | Кронштейн | 1 |
10/13BTR-9
|
|
17-1 | 37FY-91101 | Кронштейн | 1 |
15BTR-9
|
|
17-1 | 37FY-91102 | Кронштейн | 1 |
15BTR-9
|
|
17-2 | 37FY-91142 | Пластина | 1 |
10/13BTR-9
|
|
17-2 | 37FY-91141 | Пластина | 1 |
15BTR-9
|
|
17-2 | 37FY-91142 | Пластина | 1 |
15BTR-9
|
|
17-3 | S035-082526 | Болт | 1 | ||
18 | S035-102526 | Болт | 2 | ||
2 | P910-043042 | Шланг в сборе | 2 |
TF400,10/13BTR-9
|
|
2 | X400-043043 | Шланг в сборе | 2 |
TF400,10/13BTR-9
|
|
2 | P910-043044 | Шланг в сборе | 2 |
TF430,10/13BTR-9
|
|
2 | X400-043045 | Шланг в сборе | 2 |
TF430,10/13BTR-9
|
|
2 | P910-043045 | Шланг в сборе | 2 |
TF450,10/13BTR-9
|
|
2 | X400-043046 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF450,10/13BTR-9
|
|
2 | P910-043047 | Шланг в сборе | 2 |
TF470,10/13BTR-9
|
|
2 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF470,10/13BTR-9
|
|
2 | P910-043049 | Шланг в сборе | 2 |
TF500,10/13BTR-9
|
|
2 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF500,10/13BTR-9
|
|
2 | P910-043052 | Шланг в сборе | 2 |
TF550,10/13BTR-9
|
|
2 | X400-043053 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF550,10/13BTR-9
|
|
2 | P910-043055 | Шланг в сборе | 2 |
TF600,10/13BTR-9
|
|
2 | X400-043057 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF600,10/13BTR-9
|
|
2 | P910-043041 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
2 | P910-043042 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
2 | X400-043043 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
2 | P910-043043 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
2 | P910-043044 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
2 | X400-043045 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
2 | P910-043044 | Шланг в сборе | 2 |
TF450,15BTR-9
|
|
2 | P910-043045 | Шланг в сборе | 2 |
TF450,15BTR-9
|
|
2 | X400-043046 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF450,15BTR-9
|
|
2 | P910-043045 | Шланг в сборе | 2 |
TF470,15BTR-9
|
|
2 | P910-043047 | Шланг в сборе | 2 |
TF470,15BTR-9
|
|
2 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF470,15BTR-9
|
|
2 | P910-043057 | Шланг в сборе | 2 |
TF500,15BTR-9
|
|
2 | P910-043049 | Шланг в сборе | 2 |
TF500,15BTR-9
|
|
2 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF500,15BTR-9
|
|
2 | P910-043050 | Шланг в сборе | 2 |
TF550,15BTR-9
|
|
2 | P910-043052 | Шланг в сборе | 2 |
TF550,15BTR-9
|
|
2 | X400-043053 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF550,15BTR-9
|
|
2 | P910-043054 | Шланг в сборе | 2 |
TF600,15BTR-9
|
|
2 | P910-043055 | Шланг в сборе | 2 |
TF600,15BTR-9
|
|
2 | X400-043057 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF600,15BTR-9
|
|
21 | 31HN-90700 | Штуцер 90 orfs | 4 | ||
22 | S035-082526 | Болт | 4 | ||
23 | 33HT-90300 | Пластина | 1 | ||
24 | 33HK-91100 | Разъем | 4 |
10/13BTR-9
|
|
24 | 33HT-92100 | Разъем | 4 |
10/13BTR-9
|
|
24 | X540-120001 | Разъем ORFS | 4 |
15BTR-9
|
|
24 | 33HK-91100 | Разъем | 4 |
15BTR-9
|
|
24 | 33HT-92100 | Разъем | 4 |
15BTR-9
|
|
25 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 |
15BTR-9
|
|
26 | S552-102370 | Зажим | 1 | ||
27 | 31HG-90130 | Колено 90 | 4 | ||
28 | S731-007010 | Втулка | 6 |
15BTR-9
|
|
29 | S403-06200B | Плоская шайба | 20 |
10/13BTR-9
|
|
29 | S403-06200B | Плоская шайба | 20 |
15BTR-9
|
|
3 | P910-043043 | Шланг в сборе | 2 |
TF400,10/13BTR
|
|
3 | X400-043044 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF400,10/13BTR
|
|
3 | P910-043042 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
3 | P910-043043 | Шланг в сборе | 2 |
TF400,15BTR-9
|
|
3 | X400-043044 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF400,15BTR-9
|
|
3 | P910-043045 | Шланг в сборе | 2 |
TF430,10/13BTR
|
|
3 | X400-043046 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF430,10/13BTR
|
|
3 | P910-043044 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
3 | P910-043045 | Шланг в сборе | 2 |
TF430,15BTR-9
|
|
3 | X400-043046 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF430,15BTR-9
|
|
3 | P910-043046 | Шланг в сборе | 2 |
TF450,10/13BTR
|
|
3 | X400-043047 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF450,10/13BTR
|
|
3 | P910-043045 | Шланг в сборе | 2 |
TF450,15BTR-9
|
|
3 | P910-043046 | Шланг в сборе | 2 |
TF450,15BTR-9
|
|
3 | X400-043047 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF450,15BTR-9
|
|
3 | P910-043048 | Шланг в сборе | 2 |
TF470,10/13BTR
|
|
3 | X400-043049 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF470,10/13BTR
|
|
3 | P910-043047 | Шланг в сборе | 2 |
TF470,15BTR-9
|
|
3 | P910-043048 | Шланг в сборе | 2 |
TF470,15BTR-9
|
|
3 | X400-043049 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF470,15BTR-9
|
|
3 | P910-043050 | Шланг в сборе | 2 |
TF500,10/13BTR
|
|
3 | X400-043051 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF500,10/13BTR
|
|
3 | P910-043049 | Шланг в сборе | 2 |
TF500,15BTR-9
|
|
3 | P910-043050 | Шланг в сборе | 2 |
TF500,15BTR-9
|
|
3 | X400-043051 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF500,15BTR-9
|
|
3 | P910-043053 | Шланг в сборе | 2 |
TF550,10/13BTR
|
|
3 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF550,10/13BTR
|
|
3 | P910-043052 | Шланг в сборе | 2 |
TF550,15BTR-9
|
|
3 | P910-043053 | Шланг в сборе | 2 |
TF550,15BTR-9
|
|
3 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF550,15BTR-9
|
|
3 | P910-043057 | Шланг в сборе | 2 |
TF600,10/13BTR
|
|
3 | X400-043058 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF600,10/13BTR
|
|
3 | P910-043056 | Шланг в сборе | 2 |
TF600,15BTR-9
|
|
3 | P910-043057 | Шланг в сборе | 2 |
TF600,15BTR-9
|
|
3 | X400-043058 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TF600,15BTR-9
|
|
4 | 33HT-90500 | Кронштейн | 2 |
10/13BTR-9
|
|
4 | 37FY-90800 | Кронштейн | 1 |
15BTR-9
|
|
4 | 33HT-90500 | Кронштейн | 2 |
15BTR-9
|
|
5 | 37FY-90502 | Шланг шкив | 19 |
10/13BTR-9
|
|
5 | 33HJ-90601 | Шланг шкив | 3 |
15BTR-9
|
|
5 | 37FY-90502 | Шланг шкив | 19 |
15BTR-9
|
|
5-1 | S731-007012 | дю куст | 2 |
NOT SHOWN
|
|
6 | 3FFQ-93210 | Болт с шестигранной головкой (под шестигранник) | 10 |
10/13BTR-9
|
|
6 | S015-060856 | Болт с шестигранной головкой (под шестигранник) | 3 |
15BTR-9
|
|
6 | 3FFQ-93210 | Болт с шестигранной головкой (под шестигранник) | 10 |
15BTR-9
|
|
7 | S411-060006 | Шайба пружинная | 10 |
10/13BTR-9
|
|
7 | S403-061006 | Плоская шайба | 3 |
15BTR-9
|
|
7 | S411-060006 | Шайба пружинная | 10 |
15BTR-9
|
|
8 | S035-081526 | Болт | 4 |
10/13BTR-9
|
|
8 | S035-082026 | Болт | 4 |
15BTR-9
|
|
8 | S035-081526 | Болт | 4 |
15BTR-9
|
|
9 | X710-100102 | Крышка | 4 |
