MAST HYD PIPING (TS-MAST) погрузчика электрического Hyundai 10/13/15BTR-9
MAST HYD PIPING (TS-MAST) погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7340
Наименование:MAST HYD PIPING (TS-MAST)
Версия:2014. 1.31 REV.14A

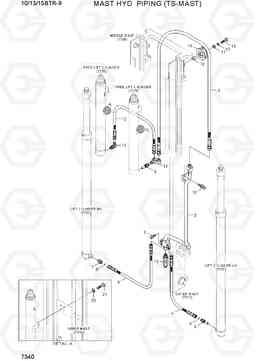

MAST HYD PIPING (TS-MAST) 10/13/15BTR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S035-082026 | Болт | 2 | ||
| 11 | 38FY-80301 | Разъем ва | 1 | ||
| 12 | P910-084010 | Шланг в сборе | 1 | ||
| 13 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 14 | 33HH-80500 | Шланг шкив | 1 | ||
| 14-1 | 33HH-80510 | Подшипник | 1 |
NOT SHOWN
|
|
| 15 | S411-12000B | Шайба пружинная | 1 | ||
| 16 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 17 | S441-12000B | Шайба | 1 | ||
| 18 | 31FV-90300 | контактный шланг шкив | 1 | ||
| 19 | 31FJ-05100 | Регулятор расхода клапана | 1 | ||
| 20 | S403-10200B | Плоская шайба | 4 | ||
| 21 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | P910-104041 | Шланг в сборе | 1 |
TS400,10BTR-9
|
|
| 3 | X970-104041 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS400,10BTR-9
|
|
| 3 | P910-104041 | Шланг в сборе | 1 |
TS400,13BTR-9
|
|
| 3 | X970-104041 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS400,13BTR-9
|
|
| 3 | P910-104041 | Шланг в сборе | 1 |
TS400,15BTR-9
|
|
| 3 | X970-104041 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS400,15BTR-9
|
|
| 3 | P910-104045 | Шланг в сборе | 1 |
TS430,10BTR-9
|
|
| 3 | X970-104045 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS430,10BTR-9
|
|
| 3 | P910-104045 | Шланг в сборе | 1 |
TS430,13BTR-9
|
|
| 3 | X970-104045 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS430,13BTR-9
|
|
| 3 | P910-104045 | Шланг в сборе | 1 |
TS430,15BTR-9
|
|
| 3 | X970-104045 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS430,15BTR-9
|
|
| 3 | P910-104049 | Шланг в сборе | 1 |
TS450,10BTR-9
|
|
| 3 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS450,10BTR-9
|
|
| 3 | P910-104049 | Шланг в сборе | 1 |
TS450,13BTR-9
|
|
| 3 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS450,13BTR-9
|
|
| 3 | P910-104049 | Шланг в сборе | 1 |
TS450,15BTR-9
|
|
| 3 | X970-104049 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS450,15BTR-9
|
|
| 3 | P910-104051 | Шланг в сборе | 1 |
TS470,10BTR-9
|
|
| 3 | X970-104051 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS470,10BTR-9
|
|
| 3 | P910-104051 | Шланг в сборе | 1 |
TS470,13BTR-9
|
|
| 3 | X970-104051 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS470,13BTR-9
|
|
| 3 | P910-104051 | Шланг в сборе | 1 |
TS470,15BTR-9
|
|
| 3 | X970-104051 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS470,15BTR-9
|
|
| 3 | P910-104055 | Шланг в сборе | 1 |
TS500,10BTR-9
|
|
| 3 | X970-104055 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS500,10BTR-9
|
|
| 3 | P910-104055 | Шланг в сборе | 1 |
TS500,13BTR-9
|
|
| 3 | X970-104055 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS500,13BTR-9
|
|
| 3 | P910-104055 | Шланг в сборе | 1 |
TS500,15BTR-9
|
|
| 3 | X970-104055 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS500,15BTR-9
|
|
| 3 | P910-104062 | Шланг в сборе | 1 |
TS550,10BTR-9
|
|
| 3 | X970-104062 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS550,10BTR-9
|
|
| 3 | P910-104062 | Шланг в сборе | 1 |
TS550,13BTR-9
|
|
| 3 | X970-104062 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS550,13BTR-9
|
|
| 3 | P910-104062 | Шланг в сборе | 1 |
TS550,15BTR-9
|
|
| 3 | X970-104062 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS550,15BTR-9
|
|
| 3 | P910-104070 | Шланг в сборе | 1 |
TS600,10BTR-9
|
|
| 3 | X970-104070 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS600,10BTR-9
|
|
| 3 | P910-104070 | Шланг в сборе | 1 |
TS600,13BTR-9
|
|
| 3 | X970-104070 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS600,13BTR-9
|
|
| 3 | P910-104070 | Шланг в сборе | 1 |
TS600,15BTR-9
|
|
| 3 | X970-104070 | HOSE ASSY-ORFS,THD(0X0) | 1 |
TS600,15BTR-9
|
|
| 4 | 33HH-83000 | Рукав высокого давления (РВД) | 2 | ||
| 5 | 33HT-80201 | Трубка | 1 | ||
| 6 | 31FG-05200 | вниз предохранительный клапан | 2 | ||
| 7 | X500-110003 | Разъем | 1 | ||
| 8 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | S035-084516 | Болт барашек / шестигранная шайба | 2 |
