3-SPOOL HYD PIPING (TS-MAST) погрузчика электрического Hyundai 10/13/15BTR-9
3-SPOOL HYD PIPING (TS-MAST) погрузчика электрического Hyundai 10/13/15BTR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7380
Наименование:3-SPOOL HYD PIPING (TS-MAST)
Версия:2013. 6.30 REV.13F

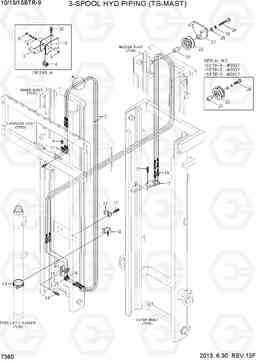

3-SPOOL HYD PIPING (TS-MAST) 10/13/15BTR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-043039 | Шланг в сборе | 2 |
TS400,10BTR-9
|
|
| 1 | X400-043041 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS400,10BTR-9
|
|
| 1 | P910-043039 | Шланг в сборе | 2 |
TS400,13BTR-9
|
|
| 1 | X400-043041 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS400,13BTR-9
|
|
| 1 | P910-043039 | Шланг в сборе | 2 |
TS400,15BTR-9
|
|
| 1 | X400-043041 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS400,15BTR-9
|
|
| 1 | P910-043043 | Шланг в сборе | 2 |
TS430,10BTR-9
|
|
| 1 | X400-043044 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS430,10BTR-9
|
|
| 1 | P910-043043 | Шланг в сборе | 2 |
TS430,13BTR-9
|
|
| 1 | X400-043044 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS430,13BTR-9
|
|
| 1 | P910-043043 | Шланг в сборе | 2 |
TS430,15BTR-9
|
|
| 1 | X400-043044 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS430,15BTR-9
|
|
| 1 | P910-043047 | Шланг в сборе | 2 |
TS450,10BTR-9
|
|
| 1 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS450,10BTR-9
|
|
| 1 | P910-043047 | Шланг в сборе | 2 |
TS450,13BTR-9
|
|
| 1 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS450,13BTR-9
|
|
| 1 | P910-043047 | Шланг в сборе | 2 |
TS450,15BTR-9
|
|
| 1 | X400-043048 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS450,15BTR-9
|
|
| 1 | P910-043049 | Шланг в сборе | 2 |
TS470,10BTR-9
|
|
| 1 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS470,10BTR-9
|
|
| 1 | P910-043049 | Шланг в сборе | 2 |
TS470,13BTR-9
|
|
| 1 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS470,13BTR-9
|
|
| 1 | P910-043049 | Шланг в сборе | 2 |
TS470,15BTR-9
|
|
| 1 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS470,15BTR-9
|
|
| 1 | P910-043053 | Шланг в сборе | 2 |
TS500,10BTR-9
|
|
| 1 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS500,10BTR-9
|
|
| 1 | P910-043053 | Шланг в сборе | 2 |
TS500,13BTR-9
|
|
| 1 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS500,13BTR-9
|
|
| 1 | P910-043053 | Шланг в сборе | 2 |
TS500,15BTR-9
|
|
| 1 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS500,15BTR-9
|
|
| 1 | P910-043061 | Шланг в сборе | 2 |
TS550,10BTR-9
|
|
| 1 | X400-043062 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS550,10BTR-9
|
|
| 1 | P910-043061 | Шланг в сборе | 2 |
TS550,13BTR-9
|
|
| 1 | X400-043062 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS550,13BTR-9
|
|
| 1 | P910-043061 | Шланг в сборе | 2 |
TS550,15BTR-9
|
|
| 1 | X400-043062 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS550,15BTR-9
|
|
| 1 | P910-043068 | Шланг в сборе | 2 |
TS600,10BTR-9
|
|
| 1 | X400-043070 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS600,10BTR-9
|
|
| 1 | P910-043068 | Шланг в сборе | 2 |
TS600,13BTR-9
|
|
| 1 | X400-043070 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS600,13BTR-9
|
|
| 1 | P910-043068 | Шланг в сборе | 2 |
TS600,15BTR-9
|
|
| 1 | X400-043070 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS600,15BTR-9
|
|
| 10 | S037-102526 | Болт | 2 | ||
| 11 | 35FY-90201 | Зажим | 1 | ||
| 12 | S035-063526 | Болт | 2 | ||
| 13 | S552-102370 | Зажим | 1 | ||
| 14 | 31FB-80080 | Зажим | 1 | ||
| 15 | 33HT-90700 | Кронштейн | 1 | ||
| 16 | 31HN-90700 | Штуцер 90 orfs | 2 | ||
| 17 | 33HT-90300 | Пластина | 1 | ||
| 18 | 33HK-91100 | Разъем | 2 |
10BTR-9
|
|
| 18 | 33HT-92100 | Разъем | 2 |
10BTR-9
|
|
| 18 | 33HK-91100 | Разъем | 2 |
13BTR-9
|
|
| 18 | 33HT-92100 | Разъем | 2 |
13BTR-9
|
|
| 18 | 33HK-91100 | Разъем | 2 |
15BTR-9
|
|
| 18 | 33HT-92100 | Разъем | 2 |
15BTR-9
|
|
| 19 | S035-082526 | Болт | 4 | ||
| 2 | P910-043046 | Шланг в сборе | 2 |
TS400,10BTR-9
|
|
| 2 | X400-043047 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS400,10BTR-9
|
|
| 2 | P910-043046 | Шланг в сборе | 2 |
TS400,13BTR-9
|
|
| 2 | X400-043047 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS400,13BTR-9
|
|
| 2 | P910-043046 | Шланг в сборе | 2 |
TS400,15BTR-9
|
|
| 2 | X400-043047 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS400,15BTR-9
|
|
| 2 | P910-043048 | Шланг в сборе | 2 |
TS430,10BTR-9
|
|
| 2 | X400-043049 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS430,10BTR-9
|
|
| 2 | P910-043048 | Шланг в сборе | 2 |
TS430,13BTR-9
|
|
| 2 | X400-043049 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS430,13BTR-9
|
|
| 2 | P910-043048 | Шланг в сборе | 2 |
TS430,15BTR-9
|
|
| 2 | X400-043049 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS430,15BTR-9
|
|
| 2 | P910-043049 | Шланг в сборе | 2 |
TS450,10BTR-9
|
|
| 2 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS450,10BTR-9
|
|
| 2 | P910-043049 | Шланг в сборе | 2 |
TS450,13BTR-9
|
|
| 2 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS450,13BTR-9
|
|
| 2 | P910-043049 | Шланг в сборе | 2 |
TS450,15BTR-9
|
|
| 2 | X400-043050 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS450,15BTR-9
|
|
| 2 | P910-043051 | Шланг в сборе | 2 |
TS470,10BTR-9
|
|
| 2 | X400-043052 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS470,10BTR-9
|
|
| 2 | P910-043051 | Шланг в сборе | 2 |
TS470,13BTR-9
|
|
| 2 | X400-043052 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS470,13BTR-9
|
|
| 2 | P910-043051 | Шланг в сборе | 2 |
TS470,15BTR-9
|
|
| 2 | X400-043052 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS470,15BTR-9
|
|
| 2 | P910-043053 | Шланг в сборе | 2 |
TS500,10BTR-9
|
|
| 2 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS500,10BTR-9
|
|
| 2 | P910-043053 | Шланг в сборе | 2 |
TS500,13BTR-9
|
|
| 2 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS500,13BTR-9
|
|
| 2 | P910-043053 | Шланг в сборе | 2 |
TS500,15BTR-9
|
|
| 2 | X400-043054 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS500,15BTR-9
|
|
| 2 | P910-043056 | Шланг в сборе | 2 |
TS550,10BTR-9
|
|
| 2 | X400-043057 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS550,10BTR-9
|
|
| 2 | P910-043056 | Шланг в сборе | 2 |
TS550,13BTR-9
|
|
| 2 | X400-043057 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS550,13BTR-9
|
|
| 2 | P910-043056 | Шланг в сборе | 2 |
TS550,15BTR-9
|
|
| 2 | X400-043057 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS550,15BTR-9
|
|
| 2 | P910-043060 | Шланг в сборе | 2 |
TS600,10BTR-9
|
|
| 2 | X400-043061 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS600,10BTR-9
|
|
| 2 | P910-043060 | Шланг в сборе | 2 |
TS600,13BTR-9
|
|
| 2 | X400-043061 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS600,13BTR-9
|
|
| 2 | P910-043060 | Шланг в сборе | 2 |
TS600,15BTR-9
|
|
| 2 | X400-043061 | HOSE ASSY-SYNF,ORFS(0X0) | 2 |
TS600,15BTR-9
|
|
| 20 | S035-081526 | Болт | 2 | ||
| 21 | 31HG-90130 | Колено 90 | 2 | ||
| 22 | 33HN-80100 | шкив в сборе шланг | 1 |
10BTR-9
|
|
| 22 | 37FP-90600 | Шланг шкив | 1 |
10BTR-9
|
|
| 22 | 33HN-80100 | шкив в сборе шланг | 1 |
13BTR-9
|
|
| 22 | 37FP-90600 | Шланг шкив | 1 |
13BTR-9
|
|
| 22 | 33HN-80100 | шкив в сборе шланг | 1 |
15BTR-9
|
|
| 22 | 37FP-90600 | Шланг шкив | 1 |
15BTR-9
|
|
| 23 | 31FV-90160 | контактный ч / съемник | 1 |
10BTR-9
|
|
| 23 | 31FV-90320 | контактный шланг шкив | 1 |
10BTR-9
|
|
| 23 | 31FV-90160 | контактный ч / съемник | 1 |
13BTR-9
|
|
| 23 | 31FV-90320 | контактный шланг шкив | 1 |
13BTR-9
|
|
| 23 | 31FV-90160 | контактный ч / съемник | 1 |
15BTR-9
|
|
| 23 | 31FV-90320 | контактный шланг шкив | 1 |
15BTR-9
|
|
| 24 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 |
10BTR-9
|
|
| 24 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 1 |
10BTR-9
|
|
| 24 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 |
13BTR-9
|
|
| 24 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 1 |
13BTR-9
|
|
| 24 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 |
15BTR-9
|
|
| 24 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 1 |
15BTR-9
|
|
| 25 | S441-12000B | Шайба | 1 | ||
| 26 | S411-12000B | Шайба пружинная | 1 | ||
| 27 | 33HT-90900 | HOSE GUARD WA | 1 |
10BTR-9
|
|
| 27 | 33HT-90900 | HOSE GUARD WA | 1 |
13BTR-9
|
|
| 27 | 33HT-90900 | HOSE GUARD WA | 1 |
15BTR-9
|
|
| 3 | 34FY-90130 | Вставка | 2 | ||
| 4 | 38FY-90301 | Шланг шкив | 5 | ||
| 4-2 | S731-007012 | дю куст | 2 |
NOT SHWON
|
|
| 5 | 34FY-90120 | Пластина | 1 | ||
| 6 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 7 | S411-060006 | Шайба пружинная | 7 | ||
| 8 | S403-06200B | Плоская шайба | 12 | ||
| 9 | X710-100102 | Крышка | 2 |
