Топливная система погрузчика дизельного Hyundai 110/130/140/160D-7E
Топливная система погрузчика дизельного Hyundai 110/130/140/160D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1050
Наименование:FUEL SYSTEM
Версия:2013. 11.30 REV.13L

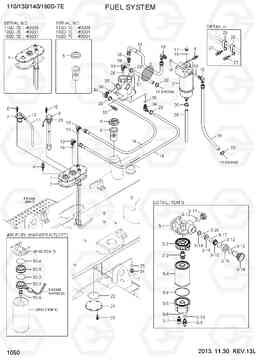

FUEL SYSTEM 110/130/140/160D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1 | 11FT-50011 | Крышка ва топлива | 1 |
110D-7E
|
|
| 1 | 11FT-56010 | Крышка ва топлива | 1 |
110D-7E
|
|
| 1 | 11FT-56011 | COVER WA-FUEL | 1 |
110D-7E
|
|
| 1 | 11FT-56010 | Крышка ва топлива | 1 |
130D-7E
|
|
| 1 | 11FT-56011 | COVER WA-FUEL | 1 |
130D-7E
|
|
| 1 | 11FT-56010 | Крышка ва топлива | 1 |
140D-7E
|
|
| 1 | 11FT-56011 | COVER WA-FUEL | 1 |
140D-7E
|
|
| 1 | 11FT-50011 | Крышка ва топлива | 1 |
160D-7E
|
|
| 1 | 11FT-56010 | Крышка ва топлива | 1 |
160D-7E
|
|
| 1 | 11FT-56011 | COVER WA-FUEL | 1 |
160D-7E
|
|
| 10 | S131-041546 | SCREW-W/WASHER | 5 | ||
| 11 | 11FA-52210 | Шланг | 1 | ||
| 12 | S571-140002 | Зажим | 1 | ||
| 13 | P020-110002 | Колено 90 | 2 | ||
| 14 | 11FT-55111 | Шланг топливный в сборе | 1 |
110D-7E
|
|
| 14 | 18FT-50030 | Рукав высокого давления (РВД) | 1 |
110D-7E
|
|
| 14 | 11FT-55111 | Шланг топливный в сборе | 1 |
130D-7E
|
|
| 14 | 18FT-50030 | Рукав высокого давления (РВД) | 1 |
130D-7E
|
|
| 14 | 11FT-55141 | Шланг топливный в сборе | 1 |
140D-7E
|
|
| 14 | 18FT-50030 | Рукав высокого давления (РВД) | 1 |
140D-7E
|
|
| 14 | 11FT-55141 | Шланг топливный в сборе | 1 |
160D-7E
|
|
| 14 | 18FT-50030 | Рукав высокого давления (РВД) | 1 |
160D-7E
|
|
| 15 | 11FT-55121 | HOSE ASSY-FUEL OUT | 1 |
110D-7E
|
|
| 15 | 18FT-50040 | Рукав высокого давления (РВД) | 1 |
110D-7E
|
|
| 15 | 11FT-55121 | HOSE ASSY-FUEL OUT | 1 |
130D-7E
|
|
| 15 | 18FT-50040 | Рукав высокого давления (РВД) | 1 |
130D-7E
|
|
| 15 | 11FT-55121 | HOSE ASSY-FUEL OUT | 1 |
140D-7E
|
|
| 15 | 18FT-50040 | Рукав высокого давления (РВД) | 1 |
140D-7E
|
|
| 15 | 11FT-55121 | HOSE ASSY-FUEL OUT | 1 |
160D-7E
|
|
| 15 | 18FT-50040 | Рукав высокого давления (РВД) | 1 |
160D-7E
|
|
| 16 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 17 | P210-101400 | Заглушка | 1 | ||
| 18 | 11FT-55160 | ELBOW | 2 | ||
| 19 | 11FT-55131 | Шланг заливной горловины топливного бака | 1 |
110/130D-7E
|
|
| 19 | 11FT-55151 | Шланг заливной горловины топливного бака | 1 |
140/160D-7E
|
|
| 2 | 11FT-50020 | Прокладка | 1 | ||
| 20 | S520-015000 | Зажим | 3 |
110D-7E
|
|
| 20 | S520-015000 | Зажим | 6 |
110D-7E
|
|
| 20 | S520-015000 | Зажим | 3 |
130D-7E
|
|
| 20 | S520-015000 | Зажим | 6 |
130D-7E
|
|
| 20 | S520-015000 | Зажим | 3 |
140D-7E
|
|
| 20 | S520-015000 | Зажим | 6 |
140D-7E
|
|
| 20 | S520-015000 | Зажим | 3 |
160D-7E
|
|
| 20 | S520-015000 | Зажим | 6 |
160D-7E
|
|
| 21 | 31FT-30010 | Всасывающий фланец | 1 | ||
| 22 | S632-180001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S037-102056 | Болт барашек / шестигранная шайба | 6 | ||
| 24 | 11S4-00610 | Пробка магнитная | 1 | ||
| 24 | 11S4-00610 | Пробка магнитная | 1 | ||
| 25 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 26 | 31L6-02460 | Зажим трубки | 1 |
110D-7E
|
|
| 26 | 31L6-02460 | Зажим трубки | 2 |
110D-7E
|
|
| 26 | 31L6-02460 | Зажим трубки | 1 |
130D-7E
|
|
| 26 | 31L6-02460 | Зажим трубки | 2 |
130D-7E
|
|
| 26 | 31L6-02460 | Зажим трубки | 1 |
140D-7E
|
|
| 26 | 31L6-02460 | Зажим трубки | 2 |
140D-7E
|
|
| 26 | 31L6-02460 | Зажим трубки | 1 |
160D-7E
|
|
| 26 | 31L6-02460 | Зажим трубки | 2 |
160D-7E
|
|
| 27 | S035-082026 | Болт | 1 |
110D-7E
|
|
| 27 | S035-082026 | Болт | 2 |
110D-7E
|
|
| 27 | S035-082026 | Болт | 1 |
130D-7E
|
|
| 27 | S035-082026 | Болт | 2 |
130D-7E
|
|
| 27 | S035-082026 | Болт | 1 |
140D-7E
|
|
| 27 | S035-082026 | Болт | 2 |
140D-7E
|
|
| 27 | S035-082026 | Болт | 1 |
160D-7E
|
|
| 27 | S035-082026 | Болт | 2 |
160D-7E
|
|
| 28 | P760-011070 | Рукав высокого давления (РВД) | 1 | ||
| 28 | P760-011096 | Шланг резиновый низкой | 1 |
110D-7E
|
|
| 28 | P760-011096 | Шланг резиновый низкой | 1 |
130/140D-7E
|
|
| 28 | P760-011070 | Рукав высокого давления (РВД) | 1 | ||
| 28 | P760-011096 | Шланг резиновый низкой | 1 |
160D-7E
|
|
| 29 | E128-1053 | Прокладка | 1 | ||
| 3 | 11NA-71001 | топливный фильтр и W / S в сборе | 1 | ||
| 3-1 | 11NA-71010 | Головка фильтра | 1 | ||
| 3-10 | 11NA-71100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-2 | 11NA-71020 | подогревателя топлива | 1 | ||
| 3-3 | 11NA-71030 | Соединитель | 1 | ||
| 3-4 | 11NA-71041 | Элемент фильтра | 1 | ||
| 3-5 | 11NA-71050 | Чаша ясно | 1 | ||
| 3-6 | 11NA-71060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-7 | 11NA-71070 | SENSOR | 1 | ||
| 3-8 | 11NA-71080 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-9 | 11NA-71090 | Винт клапана | 1 | ||
| 30 | 11NB-70410 | Чаша в сборе ж / нагревателя | 1 |
110D-7E
|
|
| 30 | 11NB-70410 | Чаша в сборе ж / нагревателя | 1 |
130D-7E
|
|
| 30 | 11NB-70410 | Чаша в сборе ж / нагревателя | 1 |
140D-7E
|
|
| 30 | 11NB-70410 | Чаша в сборе ж / нагревателя | 1 |
160D-7E
|
|
| 30-1 | 392702300 | HEATER | 1 |
110D-7E
|
|
| 30-1 | 392702300 | HEATER | 1 |
130D-7E
|
|
| 30-1 | 392702300 | HEATER | 1 |
140D-7E
|
|
| 30-1 | 392702300 | HEATER | 1 |
160D-7E
|
|
| 30-2 | 392666000 | Кольцо уплотнительное (О-кольцо) | 1 |
110D-7E
|
|
| 30-2 | 392666000 | Кольцо уплотнительное (О-кольцо) | 1 |
130D-7E
|
|
| 30-2 | 392666000 | Кольцо уплотнительное (О-кольцо) | 1 |
140D-7E
|
|
| 30-2 | 392666000 | Кольцо уплотнительное (О-кольцо) | 1 |
160D-7E
|
|
| 30-4 | 391902500 | Прокладка | 1 |
110D-7E
|
|
| 30-4 | 391902500 | Прокладка | 1 |
130D-7E
|
|
| 30-4 | 391902500 | Прокладка | 1 |
140D-7E
|
|
| 30-4 | 391902500 | Прокладка | 1 |
160D-7E
|
|
| 30-5 | 393458800 | Адаптер | 1 |
110D-7E
|
|
| 30-5 | 393458800 | Адаптер | 1 |
130D-7E
|
|
| 30-5 | 393458800 | Адаптер | 1 |
140D-7E
|
|
| 30-5 | 393458800 | Адаптер | 1 |
160D-7E
|
|
| 30-6 | @ | NOT SUPPLIED PARTS | 1 |
110D-7E
|
|
| 30-6 | @ | NOT SUPPLIED PARTS | 1 |
130D-7E
|
|
| 30-6 | @ | NOT SUPPLIED PARTS | 1 |
140D-7E
|
|
| 30-6 | @ | NOT SUPPLIED PARTS | 1 |
160D-7E
|
|
| 31 | P760-011110 | Рукав высокого давления (РВД) | 1 |
110D-7E
|
|
| 31 | P760-011110 | Рукав высокого давления (РВД) | 1 |
130D-7E
|
|
| 31 | P760-011110 | Рукав высокого давления (РВД) | 1 |
140D-7E
|
|
| 31 | P760-011110 | Рукав высокого давления (РВД) | 1 |
160D-7E
|
|
| 32 | 18FT-50010 | Комплект рециркуляции топлива | 1 |
110D-7E
|
|
| 32 | 18FT-50010 | Комплект рециркуляции топлива | 1 |
130D-7E
|
|
| 32 | 18FT-50010 | Комплект рециркуляции топлива | 1 |
140D-7E
|
|
| 32 | 18FT-50010 | Комплект рециркуляции топлива | 1 |
160D-7E
|
|
| 33 | S035-083526 | Болт | 3 |
110D-7E
|
|
| 33 | S035-083526 | Болт | 3 |
130D-7E
|
|
| 33 | S035-083526 | Болт | 3 |
140D-7E
|
|
| 33 | S035-083526 | Болт | 3 |
160D-7E
|
|
| 34 | 18FT-50020 | Колено 90 | 3 |
110D-7E
|
|
| 34 | 18FT-50020 | Колено 90 | 3 |
130D-7E
|
|
| 34 | 18FT-50020 | Колено 90 | 3 |
140D-7E
|
|
| 34 | 18FT-50020 | Колено 90 | 3 |
160D-7E
|
|
| 35 | P010-310007 | Соединитель | 1 |
110D-7E
|
|
| 35 | P010-310007 | Соединитель | 1 |
130D-7E
|
|
| 35 | P010-310007 | Соединитель | 1 |
140D-7E
|
|
| 35 | P010-310007 | Соединитель | 1 |
160D-7E
|
|
| 36 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 |
110D-7E
|
|
| 36 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 |
130D-7E
|
|
| 36 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 |
140D-7E
|
|
| 36 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 |
160D-7E
|
|
| 4 | S035-082556 | Болт | 12 | ||
| 5 | 11LB-20050 | крышка топливного бака в сборе | 1 | ||
| 5 | 11FT-55210 | крышка топливного бака в сборе | 1 |
110D-7E
|
|
| 5 | 11FT-55210 | крышка топливного бака в сборе | 1 |
130/140D-7E
|
|
| 5 | 11LB-20050 | крышка топливного бака в сборе | 1 | ||
| 5 | 11FT-55210 | крышка топливного бака в сборе | 1 |
160D-7E
|
|
| 6 | 31E1-10300 | Фильтр | 1 | ||
| 6 | 31QA-02080 | Фильтр | 1 |
110D-7E
|
|
| 6 | 31QA-02080 | Фильтр | 1 |
130/140D-7E
|
|
| 6 | 31E1-10300 | Фильтр | 1 | ||
| 6 | 31QA-02080 | Фильтр | 1 |
160D-7E
|
|
| 7 | 11FA-50300 | Клапан | 1 | ||
| 8 | S131-051546 | SCREW-W/WASHER | 3 | ||
| 9 | 21FT-10311 | FUEL SENDER | 1 | ||
| N3-11 | 11NA-71110 | Винт заглушка | 1 | ||
| N3-12 | 11NA-71120 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N3-13 | 11NA-71130 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N3-14 | 11NA-71140 | топливный насос, корпус | 1 | ||
| N3-15 | 11NA-71150 | напор насоса | 1 | ||
| N3-16 | 11NA-71160 | HOLDER | 1 | ||
| N3-17 | 11NA-71170 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N3-18 | 11NA-71180 | Диск распределительный | 2 | ||
| N3-19 | 11NA-71190 | рамка клапан | 2 | ||
| N3-20 | 11NA-71200 | Кольцо уплотнительное (О-кольцо) | 2 |
