Каталог запчастей
-
Hyundai
-
110/130/140/160D-7E
- ELECTRIC 1 (CABIN)
ELECTRIC 1 (CABIN) погрузчика дизельного Hyundai 110/130/140/160D-7E
ELECTRIC 1 (CABIN) погрузчика дизельного Hyundai 110/130/140/160D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:ELECTRIC 1 (CABIN)
Версия:2012.8.31 REV.12H

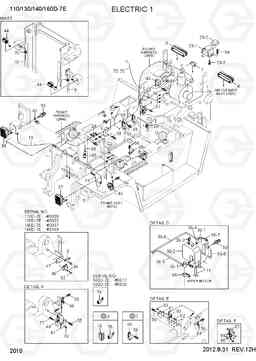

ELECTRIC 1 (CABIN) 110/130/140/160D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21E5-0003 | Реле батареи | 1 |
110D-7E
|
|
| 1 | 21QA-70010 | Реле батареи | 1 |
110D-7E
|
|
| 1 | 21E5-0003 | Реле батареи | 1 |
130D-7E
|
|
| 1 | 21QA-70010 | Реле батареи | 1 |
130D-7E
|
|
| 1 | 21E5-0003 | Реле батареи | 1 |
140D-7E
|
|
| 1 | 21QA-70010 | Реле батареи | 1 |
140D-7E
|
|
| 1 | 21E5-0003 | Реле батареи | 1 |
160D-7E
|
|
| 1 | 21QA-70010 | Реле батареи | 1 |
160D-7E
|
|
| 10 | 21FT-10100 | Жгут доб мачты | 1 |
V450,TF550-600
|
|
| 10 | 21FT-10110 | Жгут доб мачты | 1 |
V500,TF650-700
|
|
| 10 | 21FT-10120 | Жгут доб мачты | 1 |
V550
|
|
| 10 | 21FT-10130 | Жгут доб мачты | 1 |
V600
|
|
| 10 | 21FT-10140 | Жгут доб мачты | 1 |
V650
|
|
| 10 | 21FT-10150 | Жгут доб мачты | 1 |
V700
|
|
| 16 | 21FT-10710 | SWITCH-CABIN TILT | 1 |
110D-7E
|
|
| 16 | 21FQ-36480 | SWITCH-CABIN TILT | 1 |
110D-7E
|
|
| 16 | 21FT-10710 | SWITCH-CABIN TILT | 1 |
130D-7E
|
|
| 16 | 21FQ-36480 | SWITCH-CABIN TILT | 1 |
130D-7E
|
|
| 16 | 21FT-10710 | SWITCH-CABIN TILT | 1 |
140D-7E
|
|
| 16 | 21FQ-36480 | SWITCH-CABIN TILT | 1 |
140D-7E
|
|
| 16 | 21FT-10710 | SWITCH-CABIN TILT | 1 |
160D-7E
|
|
| 16 | 21FQ-36480 | SWITCH-CABIN TILT | 1 |
160D-7E
|
|
| 17 | 21FT-15008 | Elec схема проводки | 1 |
110D-7E
|
|
| 17 | 21FT-16200 | Elec схема проводки | 1 |
110D-7E
|
|
| 17 | 21FT-16201 | Elec схема проводки | 1 |
110D-7E
|
|
| 17 | 21FT-15008 | Elec схема проводки | 1 |
130D-7E
|
|
| 17 | 21FT-16200 | Elec схема проводки | 1 |
130D-7E
|
|
| 17 | 21FT-16201 | Elec схема проводки | 1 |
130D-7E
|
|
| 17 | 21FT-15008 | Elec схема проводки | 1 |
140D-7E
|
|
| 17 | 21FT-16200 | Elec схема проводки | 1 |
140D-7E
|
|
| 17 | 21FT-16201 | Elec схема проводки | 1 |
140D-7E
|
|
| 17 | 21FT-15008 | Elec схема проводки | 1 |
160D-7E
|
|
| 17 | 21FT-16200 | Elec схема проводки | 1 |
160D-7E
|
|
| 17 | 21FT-16201 | Elec схема проводки | 1 |
160D-7E
|
|
| 18 | 21FT-15051 | Электропроводка на раму | 1 |
SEE 2040
|
|
| 19 | 21FT-15061 | Жгут головная лампа | 2 | ||
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
REARVIEW-CAM
|
|
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
110,W/CAM
|
|
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
REARVIEW-CAM
|
|
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
130,W/CAM
|
|
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
REARVIEW-CAM
|
|
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
140,W/CAM
|
|
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
REARVIEW-CAM
|
|
| 23 | 21FT-15351 | Посмотреть комплект камеры заднего вида | 1 |
160,W/CAM
|
|
| 23-1 | 21FT-15171 | плита камеры | 1 | ||
| 23-2 | 21FT-15360 | Камера в сборе заднего вида | 1 | ||
| 23-3 | S131-051046 | SCREW-W/WASHER | 3 | ||
| 3 | 21E7-0606 | соединительная пластина | 1 |
15/12,10/10
|
|
| 3 | 21E7-0606 | соединительная пластина | 1 |
15/12,10/10
|
|
| 3 | 21E7-0606 | соединительная пластина | 1 |
15/12,10/10
|
|
| 3 | 21E7-0606 | соединительная пластина | 1 |
15/12,10/10
|
|
| 36 | 24L3-30631 | Резервуар для стирки в сборе | 1 | ||
| 36-1 | 21EM-00170 | Двигатель и насос в сборе | 1 | ||
| 36-2 | 24L3-30650 | Бак | 1 | ||
| 36-3 | 24L3-30660 | CAP | 1 | ||
| 36-4 | 24L3-30670 | резиновые втулки | 2 | ||
| 36-5 | 24L3-30680 | шланг винил | 1 | ||
| 36-6 | 24L3-30690 | шланг винил | 1 | ||
| 36-7 | S814-102000 | плагин 2р | 2 | ||
| 36-8 | 24L3-30710 | Пластина | 1 | ||
| 37 | 21LM-02200 | Фара LH | 1 | ||
| 37 | 21LM-02240 | лампа h4 головная лампа | 1 |
NOT SHOWN
|
|
| 37 | 21LM-22250 | Объектив указатель поворота | 1 |
NOT SHOWN
|
|
| 37 | 21LM-22260 | лампы T4 | 1 |
NOT SHOWN
|
|
| 37 | 21LM-22270 | Передняя линза поворота | 1 |
NOT SHOWN
|
|
| 37 | 21LM-22280 | лампа сигнала поворота | 1 |
NOT SHOWN
|
|
| 37 | 21LM-22290 | Светоотражатель (отражатель) с линзой | 1 |
NOT SHOWN
|
|
| 38 | 21LM-02210 | Фара RH | 1 | ||
| 38 | 21LM-02240 | лампа h4 головная лампа | 1 |
NOT SHOWN
|
|
| 38 | 21LM-22250 | Объектив указатель поворота | 1 |
NOT SHOWN
|
|
| 38 | 21LM-22260 | лампы T4 | 1 |
NOT SHOWN
|
|
| 38 | 21LM-22270 | Передняя линза поворота | 1 |
NOT SHOWN
|
|
| 38 | 21LM-22280 | лампа сигнала поворота | 1 |
NOT SHOWN
|
|
| 38 | 21LM-22290 | Светоотражатель (отражатель) с линзой | 1 |
NOT SHOWN
|
|
| 39 | 21N4-01130 | плита клип | 1 | ||
| 4 | 21EA-30450 | лампа в сборе расческа, р-р, ЛГ | 1 | ||
| 4-1 | S861-172100 | BULB | 2 |
NOT SHOWN
|
|
| 4-2 | S863-172105 | BULB | 1 |
NOT SHOWN
|
|
| 42 | 21N6-20322 | BUZZER-TRAVEL ALARM | 1 | ||
| 43 | 21N5-10060 | Звуковой сигнал | 1 |
110D-7E
|
|
| 43 | 21N5-10061 | Звуковой сигнал | 1 |
110D-7E
|
|
| 43 | 21N5-10060 | Звуковой сигнал | 1 |
130D-7E
|
|
| 43 | 21N5-10061 | Звуковой сигнал | 1 |
130D-7E
|
|
| 43 | 21N5-10060 | Звуковой сигнал | 1 |
140D-7E
|
|
| 43 | 21N5-10061 | Звуковой сигнал | 1 |
140D-7E
|
|
| 43 | 21N5-10060 | Звуковой сигнал | 1 |
160D-7E
|
|
| 43 | 21N5-10061 | Звуковой сигнал | 1 |
160D-7E
|
|
| 44 | 21N6-20211 | Фара в сборе | 2 |
110D-7E
|
|
| 44 | 21N6-20250 | Фара в сборе | 2 |
110D-7E
|
|
| 44 | 21N6-20211 | Фара в сборе | 2 |
130D-7E
|
|
| 44 | 21N6-20250 | Фара в сборе | 2 |
130D-7E
|
|
| 44 | 21N6-20211 | Фара в сборе | 2 |
140D-7E
|
|
| 44 | 21N6-20250 | Фара в сборе | 2 |
140D-7E
|
|
| 44 | 21N6-20211 | Фара в сборе | 2 |
160D-7E
|
|
| 44 | 21N6-20250 | Фара в сборе | 2 |
160D-7E
|
|
| 44-1 | S866-240650 | BULB | 1 |
NOT SHOWN
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 2 |
110D-7E
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 4 |
110D-7E
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 2 |
130D-7E
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 4 |
130D-7E
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 2 |
140D-7E
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 4 |
140D-7E
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 2 |
160D-7E
|
|
| 46 | 25D1-10640 | Скоба (хомут) | 4 |
160D-7E
|
|
| 46-1 | 25D1-10630 | Разъем DT пластина | 1 |
NOT SHOWN
|
|
| 46-2 | 25D1-10610 | клип DT 2,3,4,6,12 | 1 |
NOT SHOWN
|
|
| 47 | 25FQ-10230 | кронштейн Tilt S / W MT | 1 |
110D-7E
|
|
| 47 | 71FT-16700 | Кронштейн переключателя | 1 |
110,TILT ANGLE
|
|
| 47 | 25FQ-10230 | кронштейн Tilt S / W MT | 1 |
130D-7E
|
|
| 47 | 71FT-16700 | Кронштейн переключателя | 1 |
130,TILT ANGLE
|
|
| 47 | 25FQ-10230 | кронштейн Tilt S / W MT | 1 |
140D-7E
|
|
| 47 | 71FT-16700 | Кронштейн переключателя | 1 |
140,TILT ANGLE
|
|
| 47 | 25FQ-10230 | кронштейн Tilt S / W MT | 1 |
160D-7E
|
|
| 47 | 71FT-16700 | Кронштейн переключателя | 1 |
160,TILT ANGLE
|
|
| 48 | 25FQ-10250 | Переключатель микро | 1 |
110D-7E
|
|
| 48 | 21FT-15970 | лимита S / W & жгут в сборе | 1 |
110,TILT ANGLE
|
|
| 48 | 25FQ-10250 | Переключатель микро | 1 |
130D-7E
|
|
| 48 | 21FT-15970 | лимита S / W & жгут в сборе | 1 |
130,TILT ANGLE
|
|
| 48 | 25FQ-10250 | Переключатель микро | 1 |
140D-7E
|
|
| 48 | 21FT-15970 | лимита S / W & жгут в сборе | 1 |
140,TILT ANGLE
|
|
| 48 | 25FQ-10250 | Переключатель микро | 1 |
160D-7E
|
|
| 48 | 21FT-15970 | лимита S / W & жгут в сборе | 1 |
160,TILT ANGLE
|
|
| 48-1 | 310006190 | Переключатель микро | 1 |
110D-7E
|
|
| 48-1 | 21FT-15980 | концевой выключатель | 1 |
110D-7E
|
|
| 48-1 | 310006190 | Переключатель микро | 1 |
130D-7E
|
|
| 48-1 | 21FT-15980 | концевой выключатель | 1 |
130D-7E
|
|
| 48-1 | 310006190 | Переключатель микро | 1 |
140D-7E
|
|
| 48-1 | 21FT-15980 | концевой выключатель | 1 |
140D-7E
|
|
| 48-1 | 310006190 | Переключатель микро | 1 |
160D-7E
|
|
| 48-1 | 21FT-15980 | концевой выключатель | 1 |
160D-7E
|
|
| 48-2 | 25FQ-10270 | Удлинитель жгута проводов | 1 |
110D-7E
|
|
| 48-2 | DT06-4S | RECEPT 4P | 1 |
110D-7E
|
|
| 48-2 | 25FQ-10270 | Удлинитель жгута проводов | 1 |
130D-7E
|
|
| 48-2 | DT06-4S | RECEPT 4P | 1 |
130D-7E
|
|
| 48-2 | 25FQ-10270 | Удлинитель жгута проводов | 1 |
140D-7E
|
|
| 48-2 | DT06-4S | RECEPT 4P | 1 |
140D-7E
|
|
| 48-2 | 25FQ-10270 | Удлинитель жгута проводов | 1 |
160D-7E
|
|
| 48-2 | DT06-4S | RECEPT 4P | 1 |
160D-7E
|
|
| 5 | 21EA-30460 | лампа в сборе расческа, РР, РХ | 1 | ||
| 5-1 | S861-172100 | BULB | 2 |
NOT SHOWN
|
|
| 5-2 | S863-172105 | BULB | 1 |
NOT SHOWN
|
|
| 53 | S035-061526 | Болт | 2 | ||
| 54 | S035-081526 | Болт | 2 |
REARVIEW-CAM
|
|
| 55 | S035-081526 | Болт | 2 | ||
| 55 | S035-081526 | Болт | 2 |
110,W/CAM
|
|
| 55 | S035-081526 | Болт | 2 | ||
| 55 | S035-081526 | Болт | 2 |
130,W/CAM
|
|
| 55 | S035-081526 | Болт | 2 | ||
| 55 | S035-081526 | Болт | 2 |
140,W/CAM
|
|
| 55 | S035-081526 | Болт | 2 | ||
| 55 | S035-081526 | Болт | 2 |
160,W/CAM
|
|
| 56 | S035-081526 | Болт | 17 | ||
| 57 | S035-082526 | Болт | 2 | ||
| 65 | S543-100002 | Зажим трубки | 1 |
110D-7E
|
|
| 65 | S543-100002 | Зажим трубки | 1 |
130D-7E
|
|
| 65 | S543-100002 | Зажим трубки | 1 |
140D-7E
|
|
| 65 | S543-100002 | Зажим трубки | 1 |
160D-7E
|
|
| 66 | S543-140002 | Зажим трубки | 12 | ||
| 68 | S543-240002 | Зажим трубки | 1 | ||
| 69 | S543-300002 | Зажим трубки | 1 | ||
| 7 | 21FE-10310 | Лицензия лампы | 1 |
110D-7E
|
|
| 7 | 21FV-20510 | Лицензия лампы | 1 |
110D-7E
|
|
| 7 | 21FE-10310 | Лицензия лампы | 1 |
130D-7E
|
|
| 7 | 21FV-20510 | Лицензия лампы | 1 |
130D-7E
|
|
| 7 | 21FE-10310 | Лицензия лампы | 1 |
140D-7E
|
|
| 7 | 21FV-20510 | Лицензия лампы | 1 |
140D-7E
|
|
| 7 | 21FE-10310 | Лицензия лампы | 1 |
160D-7E
|
|
| 7 | 21FV-20510 | Лицензия лампы | 1 |
160D-7E
|
|
| 7-1 | S860-100300 | BULB | 2 |
NOT SHOWN
|
|
| 70 | S880-125030 | Уплотнительная втулка | 2 | ||
| 71 | 21FT-15750 | Шланг бачок омывателя | 2 | ||
| 76 | 21FH-82060 | SWITCH ASSY ключ | 1 |
110D-7E
|
|
| 76 | 21FH-82060 | SWITCH ASSY ключ | 1 |
130D-7E
|
|
| 76 | 21FH-82060 | SWITCH ASSY ключ | 1 |
140D-7E
|
|
| 76 | 21FH-82060 | SWITCH ASSY ключ | 1 |
160D-7E
|
|
| 77 | S161-040256 | Винт с крестообразным шлицем | 2 |
TILT ANGLE
|
|
| 78 | S205-04100B | Гайка | 2 |
TILT ANGLE
|
|
| 79 | S035-081522 | Болт | 1 | ||
| 80 | 21FT-15970 | лимита S / W & жгут в сборе | 1 | ||
| 81 | 71FT-16700 | Кронштейн переключателя | 1 | ||
| 82 | S161-040256 | Винт с крестообразным шлицем | 2 | ||
| 83 | S205-04100B | Гайка | 2 | ||
| 84 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 85 | 21HS-10100 | PRESSURE SENSOR | 1 |
CAM,L/S
|
|
| 86 | 21FT-75060 | жгута проводов датчика нагрузки | 1 |
CAM,L/S
|
|
| 87 | 21FT-36110 | PROTECTOR | 1 |
CAM,L/S
|
|
| 88 | 21HS-10200 | ANGLE SENSOR | 1 |
CAM,L/S
|
|
| 89 | S035-061526 | Болт | 2 |
CAM,L/S
|
|
| 9 | 21FT-10091 | Жгут мачты лампа | 1 |
