Гидроразводка (гидросистема) погрузчика дизельного Hyundai 110/130/140/160D-7E
Гидроразводка (гидросистема) погрузчика дизельного Hyundai 110/130/140/160D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYDRAULIC PIPING
Версия:2013. 2.28 REV.13B

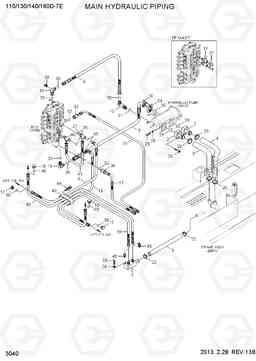

MAIN HYDRAULIC PIPING 110/130/140/160D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | 31FT-05000 | клапан управления вниз | 2 |
TF-MAST
|
|
| 11 | 31FT-05000 | клапан управления вниз | 2 |
140,VS-MAST
|
|
| 11 | 31FT-05000 | клапан управления вниз | 2 |
160,VS-MAST
|
|
| 12 | X700-100106 | Заглушка | 2 |
W/O MAST
|
|
| 13 | 31FT-20380 | Колено 90 | 1 | ||
| 14 | 31FT-20321 | Колено 90 | 1 | ||
| 15 | 31FT-20240 | Колено 90 | 1 | ||
| 16 | P923-124027 | Шланг в сборе | 1 |
110/130,V-MAST
|
|
| 16 | P923-124028 | Шланг в сборе | 1 |
110/130,TF-MAST
|
|
| 16 | P923-124029 | Шланг в сборе | 1 |
140/160,V-MAST
|
|
| 16 | P923-124029 | Шланг в сборе | 1 |
140,VS-MAST
|
|
| 16 | P923-124029 | Шланг в сборе | 1 |
160,VS-MAST
|
|
| 16 | P923-124031 | Шланг в сборе | 1 |
140/160,TF-MAST
|
|
| 17 | P930-161019 | Шланг в сборе | 1 | ||
| 18 | 31EM-22110 | подключите ПФ | 2 |
W/O MAST
|
|
| 2 | 31FT-20011 | Трубка | 2 | ||
| 20 | S572-590006 | хомут, тип провода | 8 |
110D-7E
|
|
| 20 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 |
110D-7E
|
|
| 20 | S572-590006 | хомут, тип провода | 8 |
130D-7E
|
|
| 20 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 |
130D-7E
|
|
| 20 | S572-590006 | хомут, тип провода | 8 |
140D-7E
|
|
| 20 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 |
140D-7E
|
|
| 20 | S572-590006 | хомут, тип провода | 8 |
160D-7E
|
|
| 20 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 4 |
160D-7E
|
|
| 21 | P930-161020 | Шланг в сборе | 1 | ||
| 22 | S572-450006 | Зажим | 4 |
110D-7E
|
|
| 22 | 35HG-20120 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
110D-7E
|
|
| 22 | S572-450006 | Зажим | 4 |
130D-7E
|
|
| 22 | 35HG-20120 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
130D-7E
|
|
| 22 | S572-450006 | Зажим | 4 |
140D-7E
|
|
| 22 | 35HG-20120 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
140D-7E
|
|
| 22 | S572-450006 | Зажим | 4 |
160D-7E
|
|
| 22 | 35HG-20120 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
160D-7E
|
|
| 23 | S017-120752 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | P173-200106 | фланец гидрокси, сплит | 2 | ||
| 25 | S017-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | 31FT-20351 | TEE | 1 |
110D-7E,V-MAST
|
|
| 27 | 31FT-20351 | TEE | 1 |
130D-7E,V-MAST
|
|
| 27 | 31FT-20351 | TEE | 1 |
140D-7E,V-MAST
|
|
| 27 | 31FT-20351 | TEE | 1 |
160D-7E,V-MAST
|
|
| 27 | 31FT-20360 | TEE | 1 |
140,VS-MAST
|
|
| 27 | 31FT-20360 | TEE | 1 |
160,VS-MAST
|
|
| 27 | 31FT-20360 | TEE | 2 |
TF-MAST
|
|
| 28 | S411-120006 | Шайба пружинная | 6 | ||
| 29 | Y172-003004 | О кольцо | 2 | ||
| 3 | 31FT-20112 | всасывающий шланг | 1 |
110/130D-7E
|
|
| 3 | 31FT-20021 | всасывающий шланг | 1 |
140/160D-7E
|
|
| 30 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 32 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 33 | X515-117557 | Соединитель | 1 | ||
| 34 | X515-117553 | Соединитель | 1 | ||
| 35 | S621-018001 | О кольцо | 4 | ||
| 36 | S621-021001 | О кольцо | 3 |
W/O MAST
|
|
| 37 | 31FT-20371 | Соединитель | 2 |
TF-MAST
|
|
| 37 | 31FT-20371 | Соединитель | 2 |
140,VS-MAST
|
|
| 37 | 31FT-20371 | Соединитель | 2 |
160,VS-MAST
|
|
| 38 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 39 | P603-121029 | шланг в сборе тыс | 1 |
110/130,V-MAST
|
|
| 39 | P603-121034 | шланг в сборе тыс | 1 |
110/130,TF-MAST
|
|
| 39 | P603-121032 | шланг в сборе тыс | 1 |
140/160,V-MAST
|
|
| 39 | P603-121037 | шланг в сборе тыс | 1 |
140/160,TF-MAST
|
|
| 4 | 31FT-20122 | всасывающий шланг | 1 |
110/130D-7E
|
|
| 4 | 31FT-20031 | всасывающий шланг | 1 |
140/160D-7E
|
|
| 40 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
W/O MAST
|
|
| 41 | P910-084009 | Шланг в сборе | 1 | ||
| 42 | P603-121030 | шланг в сборе тыс | 1 |
110/130,V-MAST
|
|
| 42 | P603-121035 | шланг в сборе тыс | 1 |
110/130,TF-MAST
|
|
| 42 | P603-121033 | шланг в сборе тыс | 1 |
140/160,V-MAST
|
|
| 42 | P603-121038 | шланг в сборе тыс | 1 |
140/160,TF-MAST
|
|
| 43 | 31FT-20311 | направляющая для шланга | 1 | ||
| 44 | S037-102526 | Болт | 2 | ||
| 45 | P290-100105 | Заглушка | 2 |
140,VS-MAST
|
|
| 45 | P290-100105 | Заглушка | 2 |
160,VS-MAST
|
|
| 46 | 31FT-20460 | TEE | 1 |
110,V-MAST
|
|
| 46 | 31FT-20460 | TEE | 1 |
130,V-MAST
|
|
| 46 | 31FT-20460 | TEE | 1 |
140,V-MAST
|
|
| 46 | 31FT-20460 | TEE | 1 |
160,V-MAST
|
|
| 46 | 31FT-20470 | Тройник | 1 |
110,TF
|
|
| 46 | 31FT-20470 | Тройник | 1 |
130,TF
|
|
| 46 | 31FT-20470 | Тройник | 1 |
140,VS,TF
|
|
| 46 | 31FT-20470 | Тройник | 1 |
160,VS,TF
|
|
| 47 | P220-310102 | Заглушка | 1 |
110,NOT SHOWN
|
|
| 47 | P220-310102 | Заглушка | 1 |
130,NOT SHOWN
|
|
| 47 | P220-310102 | Заглушка | 1 |
140,NOT SHOWN
|
|
| 47 | P220-310102 | Заглушка | 1 |
160,NOT SHOWN
|
|
| 5 | P950-204312 | Рукав высокого давления (РВД) | 1 |
110/130D-7E
|
|
| 5 | P980-204321 | HOSE ASSY ORFS, FLG 0x90 | 1 |
140/160D-7E
|
|
| 6 | P920-124008 | Шланг в сборе | 1 |
110/130,3-SPOOL
|
|
| 6 | P920-124009 | Шланг в сборе | 1 |
110/130,4-SPOOL
|
|
| 6 | P920-124010 | Шланг в сборе | 1 |
110/130,5-SPOOL
|
|
| 6 | P910-124015 | Шланг в сборе | 1 |
140/160D-7E
|
|
| 7 | 31FT-20341 | блок ва | 1 | ||
| 8 | P923-124026 | Шланг в сборе | 1 |
110/130,V-MAST
|
|
| 8 | P923-124027 | Шланг в сборе | 1 |
110/130,TF-MAST
|
|
| 8 | P923-124028 | Шланг в сборе | 1 |
140/160,V-MAST
|
|
| 8 | P923-124028 | Шланг в сборе | 1 |
140,VS-MAST
|
|
| 8 | P923-124028 | Шланг в сборе | 1 |
160,VS-MAST
|
|
| 8 | P923-124030 | Шланг в сборе | 1 |
140/160,TF-MAST
|
|
| 9 | P760-053050 | Шланг резиновый | 1 |
