Установка кабины (CARRIER) погрузчика дизельного Hyundai 110/130/140/160D-7E
Установка кабины (CARRIER) погрузчика дизельного Hyundai 110/130/140/160D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6205
Наименование:CABIN MOUNTING(CARRIER)
Версия:2013. 10.31 REV.13K

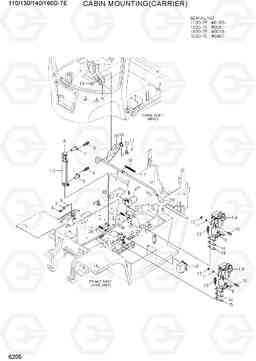

CABIN MOUNTING(CARRIER) 110/130/140/160D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | CABIN GRP-CARRIER | 1 |
110D-7E
|
|
| * | @ | CABIN GRP-CARRIER | 1 |
130D-7E
|
|
| * | @ | CABIN GRP-CARRIER | 1 |
140D-7E
|
|
| * | @ | CABIN GRP-CARRIER | 1 |
160D-7E
|
|
| 1 | 71FQ-58211 | наклона комплект дополнительного | 1 | ||
| 1-1 | 71FQ-58272 | цилиндр Ass'y | 1 | ||
| 1-2 | 71FQ-58230 | Elec насос наклона в сборе кабины | 1 | ||
| 1-21 | KSB8006-980 | Реле | 1 |
NOT SHOWN
|
|
| 1-3 | 71FQ-58240 | ручной насос в сборе | 1 |
110D-7E
|
|
| 1-3 | 71FQ-58241 | ручной насос в сборе | 1 |
110D-7E
|
|
| 1-3 | 71FQ-58240 | ручной насос в сборе | 1 |
130D-7E
|
|
| 1-3 | 71FQ-58241 | ручной насос в сборе | 1 |
130D-7E
|
|
| 1-3 | 71FQ-58240 | ручной насос в сборе | 1 |
140D-7E
|
|
| 1-3 | 71FQ-58241 | ручной насос в сборе | 1 |
140D-7E
|
|
| 1-3 | 71FQ-58240 | ручной насос в сборе | 1 |
160D-7E
|
|
| 1-3 | 71FQ-58241 | ручной насос в сборе | 1 |
160D-7E
|
|
| 1-31 | 33G4-14004 | Набор ключей | 1 |
NOT SHOWN
|
|
| 1-4 | 71FQ-58250 | защелки в сборе RH | 1 | ||
| 1-5 | 71FQ-58260 | защелки в сборе LH | 1 | ||
| 10 | S017-100756 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | S403-10200B | Плоская шайба | 8 | ||
| 12 | S275-10000B | Гайка самоблокирующаяся | 4 | ||
| 13 | S037-103026 | Болт | 8 | ||
| 14 | 71FQ-58110 | Прокладка | 4 | ||
| 15 | 71FQ-58120 | Прокладка | 4 | ||
| 16 | FAC0600390-01 | Пружина | 1 | ||
| 17 | S461-320282 | Палец | 1 | ||
| 18 | S601-035004 | Кольцо | 1 | ||
| 19 | S731-035025 | Втулка | 1 | ||
| 2 | 61HM-18000 | Палец | 2 |
110D-7E
|
|
| 2 | 71FQ-58400 | Палец | 2 |
110D-7E
|
|
| 2 | 61HM-18000 | Палец | 2 |
130D-7E
|
|
| 2 | 71FQ-58400 | Палец | 2 |
130D-7E
|
|
| 2 | 61HM-18000 | Палец | 2 |
140D-7E
|
|
| 2 | 71FQ-58400 | Палец | 2 |
140D-7E
|
|
| 2 | 61HM-18000 | Палец | 2 |
160D-7E
|
|
| 2 | 71FQ-58400 | Палец | 2 |
160D-7E
|
|
| 20 | 71FT-80040 | KNOB | 1 | ||
| 21 | 71FT-85030 | Опора | 1 | ||
| 22 | S441-12000B | Шайба | 1 | ||
| 25 | 71FT-80021 | BRACKET-STOPPER | 1 | ||
| 26 | 71FT-80110 | Кронштейн переключателя | 1 |
110D-7E
|
|
| 26 | 71FT-80120 | BRACKET-SWITCH | 1 |
110D-7E
|
|
| 26 | 71FT-80110 | Кронштейн переключателя | 1 |
130D-7E
|
|
| 26 | 71FT-80120 | BRACKET-SWITCH | 1 |
130D-7E
|
|
| 26 | 71FT-80110 | Кронштейн переключателя | 1 |
140D-7E
|
|
| 26 | 71FT-80120 | BRACKET-SWITCH | 1 |
140D-7E
|
|
| 26 | 71FT-80110 | Кронштейн переключателя | 1 |
160D-7E
|
|
| 26 | 71FT-80120 | BRACKET-SWITCH | 1 |
160D-7E
|
|
| 27 | 36FQ-60030 | Кронштейн насоса MTG | 1 | ||
| 28 | 71FT-80100 | Кронштейн насоса MTG | 1 |
110D-7E
|
|
| 28 | 71FT-80130 | BRACKET-PUMP MTG | 1 |
110D-7E
|
|
| 28 | 71FT-80100 | Кронштейн насоса MTG | 1 |
130D-7E
|
|
| 28 | 71FT-80130 | BRACKET-PUMP MTG | 1 |
130D-7E
|
|
| 28 | 71FT-80100 | Кронштейн насоса MTG | 1 |
140D-7E
|
|
| 28 | 71FT-80130 | BRACKET-PUMP MTG | 1 |
140D-7E
|
|
| 28 | 71FT-80100 | Кронштейн насоса MTG | 1 |
160D-7E
|
|
| 28 | 71FT-80130 | BRACKET-PUMP MTG | 1 |
160D-7E
|
|
| 29 | S018-100206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | S390-035070 | прокладка тур (0.5T) | 8 | ||
| 30 | S411-100006 | Шайба пружинная | 2 | ||
| 31 | S035-082036 | Болт | 1 | ||
| 4 | S035-082526 | Болт | 2 | ||
| 5 | 71FQ-58051 | Палец | 1 | ||
| 6 | S037-102526 | Болт | 6 | ||
| 7 | 71FQ-58290 | Палец | 1 | ||
| 8 | 76FQ-31120 | кронштейн защелки | 2 |
