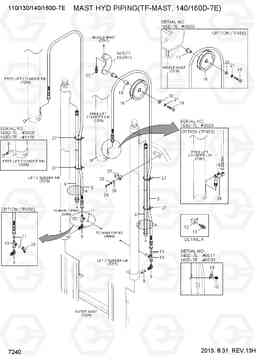

MAST HYD PIPING(TF-MAST, 140/160D-7E) погрузчика дизельного Hyundai 110/130/140/160D-7E

Код подсистемы:7240

Наименование:MAST HYD PIPING(TF-MAST, 140/160D-7E)

Версия:2013. 8.31 REV.13H

MAST HYD PIPING(TF-MAST, 140/160D-7E) 110/130/140/160D-7E

Поз.	Код	Наименование	Кол	Прим.
10	X840-545454	Переходник	2
11	S621-018001	О кольцо	4
12	31FT-80080	Трубный зажим	2	140D-7E
12	S581-217000	Трубный зажим	2	140D-7E
12	31FT-80080	Трубный зажим	2	160D-7E
12	S581-217000	Трубный зажим	2	160D-7E
13	S035-102026	Болт	4	140D-7E
13	S037-104526	Болт	4	140D-7E
13	S035-102026	Болт	4	160D-7E
13	S037-104526	Болт	4	160D-7E
14	33FT-80011	Кронштейн lh.pulley	1	LH
15	33FT-80031	Кронштейн rh.pulley	1	RH
16	33FV-80451	Шланг шкив	2	140D-7E
16	33FV-80450	Шланг шкив	2
16	33FV-80451	Шланг шкив	2	160D-7E
16-1	33HH-80510	Подшипник	2	NOT SHOWN
17	33HD-80160	контактный шланг шкив	2
19	S017-120606	Болт с шестигранной головкой (под шестигранник)	2
20	S441-120006	Шайба	2
21	S411-120006	Шайба пружинная	2
22	S037-123026	Болт	4
23	33FT-80021	Зажим	2	140D-7E
23	33FT-80020	Зажим	2
23	33FT-80021	Зажим	2	160D-7E
24	S015-080406	Болт с шестигранной головкой (под шестигранник)	4
25	S411-080006	Шайба пружинная	4
26	S403-081006	Плоская шайба	4
27	S552-050203	Зажим	4
28	33FT-80050	Трубка	2
28-1	S621-018001	О кольцо	1	NOT SHOWN
29	X850-545400	Колено 90, поворотный, ORFS	2	140D-7E
29	X850-545400	Колено 90, поворотный, ORFS	2	160D-7E
5	P910-124066	Шланг в сборе	2	TF395
5	P910-124072	Шланг в сборе	2	TF450
5	P910-124080	Шланг в сборе	2	TF500
5	P910-124087	Шланг в сборе	2	TF550
5	P910-124094	Шланг в сборе	2	TF600
5	P910-124101	Шланг в сборе	2	TF650
5	P910-124107	Шланг в сборе	2	TF700
6	31FT-85190	ва в обратном трубопроводе	2	140D-7E,TF395
6	31FT-85191	ва в обратном трубопроводе	2	140D-7E,TF395
6	31FT-85192	PIPE WA-RETURN	2	140D-7E,TF395
6	31FT-85190	ва в обратном трубопроводе	2	160D-7E,TF395
6	31FT-85191	ва в обратном трубопроводе	2	160D-7E,TF395
6	31FT-85192	PIPE WA-RETURN	2	160D-7E,TF395
6	31FT-85200	ва в обратном трубопроводе	2	TF450, 140D-7E
6	31FT-85290	ва в обратном трубопроводе	2	TF450, 140D-7E
6	31FT-85291	ва в обратном трубопроводе	2	TF450, 140D-7E
6	31FT-85292	PIPE WA-RETURN	2	TF450, 140D-7E
6	31FT-85010	ва в обратном трубопроводе	2	TF450
6	31FT-85200	ва в обратном трубопроводе	2	TF450, 160D-7E
6	31FT-85290	ва в обратном трубопроводе	2	TF450, 160D-7E
6	31FT-85291	ва в обратном трубопроводе	2	TF450, 160D-7E
6	31FT-85292	PIPE WA-RETURN	2	TF450, 160D-7E
6	31FT-85210	ва в обратном трубопроводе	2	140D-7E,TF500
6	31FT-85211	ва в обратном трубопроводе	2	140D-7E,TF500
6	31FT-85212	PIPE WA-RETURN	2	140D-7E,TF500
6	31FT-85210	ва в обратном трубопроводе	2	160D-7E,TF500
6	31FT-85211	ва в обратном трубопроводе	2	160D-7E,TF500
6	31FT-85212	PIPE WA-RETURN	2	160D-7E,TF500
6	31FT-85220	ва в обратном трубопроводе	2	140D-7E,TF550
6	31FT-85221	ва в обратном трубопроводе	2	140D-7E,TF550
6	31FT-85222	PIPE WA-RETURN	2	140D-7E,TF550
6	31FT-85220	ва в обратном трубопроводе	2	160D-7E,TF550
6	31FT-85221	ва в обратном трубопроводе	2	160D-7E,TF550
6	31FT-85222	PIPE WA-RETURN	2	160D-7E,TF550
6	31FT-85240	ва в обратном трубопроводе	2	140D-7E,TF600
6	31FT-85241	ва в обратном трубопроводе	2	140D-7E,TF600
6	31FT-85242	PIPE WA-RETURN	2	140D-7E,TF600
6	31FT-85240	ва в обратном трубопроводе	2	160D-7E,TF600
6	31FT-85241	ва в обратном трубопроводе	2	160D-7E,TF600
6	31FT-85242	PIPE WA-RETURN	2	160D-7E,TF600
6	31FT-85250	ва в обратном трубопроводе	2	140D-7E,TF650
6	31FT-85251	ва в обратном трубопроводе	2	140D-7E,TF650
6	31FT-85252	PIPE WA-RETURN	2	140D-7E,TF650
6	31FT-85250	ва в обратном трубопроводе	2	160D-7E,TF650
6	31FT-85251	ва в обратном трубопроводе	2	160D-7E,TF650
6	31FT-85252	PIPE WA-RETURN	2	160D-7E,TF650
6	31FT-85270	ва в обратном трубопроводе	2	140D-7E,TF700
6	31FT-85271	ва в обратном трубопроводе	2	140D-7E,TF700
6	31FT-85272	PIPE WA-RETURN	2	140D-7E,TF700
6	31FT-85270	ва в обратном трубопроводе	2	160D-7E,TF700
6	31FT-85271	ва в обратном трубопроводе	2	160D-7E,TF700
6	31FT-85272	PIPE WA-RETURN	2	160D-7E,TF700
8	35FT-06000	клапан закрыть безопасность	2	140D-7E
8	35FT-06000	клапан закрыть безопасность	1	140D-7E
8	35FT-06000	клапан закрыть безопасность	2	160D-7E
8	35FT-06000	клапан закрыть безопасность	1	160D-7E
9	33FT-80040	Колено 90	2
9-1	S631-038004	Кольцо уплотнительное (О-кольцо)	1	NOT SHOWN
9-2	S621-018001	О кольцо	1	NOT SHOWN
