Каталог запчастей
-
Hyundai
-
110/130/140/160D-7E
- 5-SPOOL HYDRAULIC PIPING(TF-MAST)
5-SPOOL HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai 110/130/140/160D-7E
5-SPOOL HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai 110/130/140/160D-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7310
Наименование:5-SPOOL HYDRAULIC PIPING(TF-MAST)
Версия:2012. 12.31 REV.12M

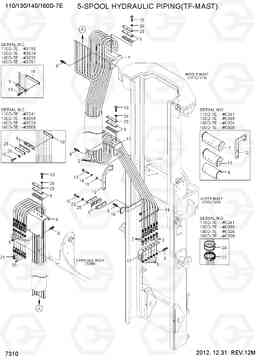

5-SPOOL HYDRAULIC PIPING(TF-MAST) 110/130/140/160D-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064114 | Шланг в сборе | 6 |
TF440,110D-7E
|
|
| 1 | 37FT-97800 | HOSE SUB ASSY | 1 |
TF440,110D-7E
|
|
| 1 | P910-064114 | Шланг в сборе | 6 |
TF440,130D-7E
|
|
| 1 | 37FT-97800 | HOSE SUB ASSY | 1 |
TF440,130D-7E
|
|
| 1 | P910-064119 | Шланг в сборе | 6 |
TF470,110D-7E
|
|
| 1 | P910-064119 | Шланг в сборе | 6 |
TF470,130D-7E
|
|
| 1 | P910-064124 | Шланг в сборе | 6 |
TF500,110D-7E
|
|
| 1 | 37FT-97800 | HOSE SUB ASSY | 1 |
TF500,110D-7E
|
|
| 1 | P910-064124 | Шланг в сборе | 6 |
TF500,130D-7E
|
|
| 1 | 37FT-97800 | HOSE SUB ASSY | 1 |
TF500,130D-7E
|
|
| 1 | P910-064133 | Шланг в сборе | 6 |
TF550,110D-7E
|
|
| 1 | P910-064133 | Шланг в сборе | 6 |
TF550,130D-7E
|
|
| 1 | P910-064141 | Шланг в сборе | 6 |
TF600,110D-7E
|
|
| 1 | P910-064141 | Шланг в сборе | 6 |
TF600,130D-7E
|
|
| 1 | P910-064149 | Шланг в сборе | 6 |
TF650,110D-7E
|
|
| 1 | P910-064149 | Шланг в сборе | 6 |
TF650,130D-7E
|
|
| 1 | P910-064158 | Шланг в сборе | 6 |
TF700,110D-7E
|
|
| 1 | P910-064158 | Шланг в сборе | 6 |
TF700,130D-7E
|
|
| 1 | P910-064109 | Шланг в сборе | 6 |
TF395,140D-7E
|
|
| 1 | P910-064109 | Шланг в сборе | 6 |
TF395,160D-7E
|
|
| 1 | P910-064126 | Шланг в сборе | 6 |
TF450,140D-7E
|
|
| 1 | P910-064118 | Шланг в сборе | 6 |
TF450,160D-7E
|
|
| 1 | P910-064126 | Шланг в сборе | 6 |
TF450,160D-7E
|
|
| 1 | P910-064126 | Шланг в сборе | 6 |
TF500,140D-7E
|
|
| 1 | P910-064126 | Шланг в сборе | 6 |
TF500,160D-7E
|
|
| 1 | P910-064134 | Шланг в сборе | 6 |
TF550,140D-7E
|
|
| 1 | P910-064134 | Шланг в сборе | 6 |
TF550,160D-7E
|
|
| 1 | P910-064143 | Шланг в сборе | 6 |
TF600,140D-7E
|
|
| 1 | P910-064143 | Шланг в сборе | 6 |
TF600,160D-7E
|
|
| 1 | P910-064151 | Шланг в сборе | 6 |
TF650,140D-7E
|
|
| 1 | P910-064151 | Шланг в сборе | 6 |
TF650,160D-7E
|
|
| 1 | P910-064159 | Шланг в сборе | 6 |
TF700,140D-7E
|
|
| 1 | P910-064159 | Шланг в сборе | 6 |
TF700,160D-7E
|
|
| 10 | S035-063526 | Болт | 18 |
110D-7E
|
|
| 10 | S035-063526 | Болт | 10 |
110D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 15 |
110D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 12 |
110D-7E
|
|
| 10 | S035-063526 | Болт | 10 |
130D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 15 |
130D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 12 |
130D-7E
|
|
| 10 | S035-063526 | Болт | 18 |
140D-7E
|
|
| 10 | S035-063526 | Болт | 10 |
140D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 15 |
140D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 12 |
140D-7E
|
|
| 10 | S035-063526 | Болт | 18 |
160D-7E
|
|
| 10 | S035-063526 | Болт | 10 |
160D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 15 |
160D-7E
|
|
| 10 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 12 |
160D-7E
|
|
| 11 | 33FT-90551 | Охранник ва шланг | 1 |
110D-7E
|
|
| 11 | 33FT-90552 | GUARD WA-HOSE | 1 |
110D-7E
|
|
| 11 | 33FT-90553 | GUARD WA-HOSE | 1 |
110D-7E
|
|
| 11 | 33FT-90551 | Охранник ва шланг | 1 |
130D-7E
|
|
| 11 | 33FT-90552 | GUARD WA-HOSE | 1 |
130D-7E
|
|
| 11 | 33FT-90553 | GUARD WA-HOSE | 1 |
130D-7E
|
|
| 11 | 33FT-90551 | Охранник ва шланг | 1 |
140D-7E
|
|
| 11 | 33FT-90552 | GUARD WA-HOSE | 1 |
140D-7E
|
|
| 11 | 33FT-90553 | GUARD WA-HOSE | 1 |
140D-7E
|
|
| 11 | 33FT-90551 | Охранник ва шланг | 1 |
160D-7E
|
|
| 11 | 33FT-90552 | GUARD WA-HOSE | 1 |
160D-7E
|
|
| 11 | 33FT-90553 | GUARD WA-HOSE | 1 |
160D-7E
|
|
| 12 | 33FT-90020 | Кронштейн охранник | 1 |
110D-7E
|
|
| 12 | 33FT-90021 | BRACKET-GUARD | 1 |
110D-7E
|
|
| 12 | 33FT-90020 | Кронштейн охранник | 1 |
130D-7E
|
|
| 12 | 33FT-90021 | BRACKET-GUARD | 1 |
130D-7E
|
|
| 12 | 33FT-90020 | Кронштейн охранник | 1 |
140D-7E
|
|
| 12 | 33FT-90021 | BRACKET-GUARD | 1 |
140D-7E
|
|
| 12 | 33FT-90020 | Кронштейн охранник | 1 |
160D-7E
|
|
| 12 | 33FT-90021 | BRACKET-GUARD | 1 |
160D-7E
|
|
| 13 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14 | S411-120006 | Шайба пружинная | 2 | ||
| 15 | S403-121006 | Плоская шайба | 2 | ||
| 16 | 33FT-90570 | Кронштейн зажим | 1 |
110D-7E
|
|
| 16 | 33FT-90571 | BRACKET-CLAMP | 1 |
110D-7E
|
|
| 16 | 33FT-90570 | Кронштейн зажим | 1 |
130D-7E
|
|
| 16 | 33FT-90571 | BRACKET-CLAMP | 1 |
130D-7E
|
|
| 16 | 33FT-90570 | Кронштейн зажим | 1 |
140D-7E
|
|
| 16 | 33FT-90571 | BRACKET-CLAMP | 1 |
140D-7E
|
|
| 16 | 33FT-90570 | Кронштейн зажим | 1 |
160D-7E
|
|
| 16 | 33FT-90571 | BRACKET-CLAMP | 1 |
160D-7E
|
|
| 17 | 33FT-90090 | Разъем кронштейн | 1 | ||
| 18 | 33FT-90590 | Кронштейн зажим | 6 |
110D-7E
|
|
| 18 | 33FT-90590 | Кронштейн зажим | 2 |
110D-7E
|
|
| 18 | 33FT-90670 | Пластина | 2 |
110D-7E
|
|
| 18 | 33FT-90590 | Кронштейн зажим | 2 |
130D-7E
|
|
| 18 | 33FT-90670 | Пластина | 2 |
130D-7E
|
|
| 18 | 33FT-90590 | Кронштейн зажим | 6 |
140D-7E
|
|
| 18 | 33FT-90590 | Кронштейн зажим | 2 |
140D-7E
|
|
| 18 | 33FT-90670 | Пластина | 2 |
140D-7E
|
|
| 18 | 33FT-90590 | Кронштейн зажим | 6 |
160D-7E
|
|
| 18 | 33FT-90590 | Кронштейн зажим | 2 |
160D-7E
|
|
| 18 | 33FT-90670 | Пластина | 2 |
160D-7E
|
|
| 19 | S552-050203 | Зажим | 4 | ||
| 2 | 31FT-80210 | Соединитель | 6 | ||
| 20 | 31FG-80200 | Разъем долго | 6 | ||
| 21 | X710-100103 | Крышка | 2 | ||
| 22 | P753-200020 | Защитная крышка шланг | 2 |
TF440, 110D-7E
|
|
| 22 | P753-200020 | Защитная крышка шланг | 2 |
TF440, 130D-7E
|
|
| 22 | P753-200020 | Защитная крышка шланг | 2 |
TF470, 110D-7E
|
|
| 22 | P753-200020 | Защитная крышка шланг | 2 |
TF470,130D-7E
|
|
| 22 | P753-200024 | Защитная крышка шланг | 2 |
TF500,110D-7E
|
|
| 22 | P753-200024 | Защитная крышка шланг | 2 |
TF500,130D-7E
|
|
| 22 | P753-200026 | Защитная крышка шланг | 2 |
TF550, 110D-7E
|
|
| 22 | P753-200026 | Защитная крышка шланг | 2 |
TF550,130D-7E
|
|
| 22 | P753-200030 | Защитная крышка шланг | 2 |
TF600,110D-7E
|
|
| 22 | P753-200030 | Защитная крышка шланг | 2 |
TF600,130D-7E
|
|
| 22 | P753-200034 | Защитная крышка шланг | 2 |
TF650,110D-7E
|
|
| 22 | P753-200034 | Защитная крышка шланг | 2 |
TF650, 130D-7E
|
|
| 22 | P753-200038 | Защитная крышка шланг | 2 |
TF700, 110D-7E
|
|
| 22 | P753-200038 | Защитная крышка шланг | 2 |
TF700, 130D-7E
|
|
| 22 | P753-200016 | защитную крышку шланг | 2 |
TF395, 140D-7E
|
|
| 22 | P753-200016 | защитную крышку шланг | 2 |
TF395, 160D-7E
|
|
| 22 | P753-200016 | защитную крышку шланг | 2 |
TF450, 140D-7E
|
|
| 22 | P753-200016 | защитную крышку шланг | 2 |
TF450, 160D-7E
|
|
| 22 | P753-200016 | защитную крышку шланг | 2 |
TF500, 140D-7E
|
|
| 22 | P753-200016 | защитную крышку шланг | 2 |
TF500, 160D-7E
|
|
| 22 | P753-200020 | Защитная крышка шланг | 2 |
TF550, 140D-7E
|
|
| 22 | P753-200020 | Защитная крышка шланг | 2 |
TF550,160D-7E
|
|
| 22 | P753-200024 | Защитная крышка шланг | 2 |
TF600, 140D-7E
|
|
| 22 | P753-200024 | Защитная крышка шланг | 2 |
TF600, 160D-7E
|
|
| 22 | P753-200028 | Защитная крышка шланг | 2 |
TF650, 140D-7E
|
|
| 22 | P753-200028 | Защитная крышка шланг | 2 |
TF650,160D-7E
|
|
| 22 | P753-200032 | Защитная крышка шланг | 2 |
TF700, 140D-7E
|
|
| 22 | P753-200032 | Защитная крышка шланг | 2 |
TF700, 160D-7E
|
|
| 23 | S520-050000 | Зажим | 5 |
110D-7E
|
|
| 23 | S520-050000 | Зажим | 5 |
130D-7E
|
|
| 23 | S520-050000 | Зажим | 5 |
140D-7E
|
|
| 23 | S520-050000 | Зажим | 5 |
160D-7E
|
|
| 24 | S690-054200 | втулка (для одной линии) | 5 |
110D-7E
|
|
| 24 | S690-054200 | втулка (для одной линии) | 5 |
130D-7E
|
|
| 25 | 33FT-90660 | Пластина | 5 |
110D-7E
|
|
| 25 | 33FT-90660 | Пластина | 4 |
110D-7E
|
|
| 25 | 33FT-90660 | Пластина | 5 |
130D-7E
|
|
| 25 | 33FT-90660 | Пластина | 4 |
130D-7E
|
|
| 25 | 33FT-90660 | Пластина | 5 |
140D-7E
|
|
| 25 | 33FT-90660 | Пластина | 4 |
140D-7E
|
|
| 25 | 33FT-90660 | Пластина | 5 |
160D-7E
|
|
| 25 | 33FT-90660 | Пластина | 4 |
160D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 15 |
110D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 12 |
110D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 15 |
130D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 12 |
130D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 15 |
140D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 12 |
140D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 15 |
160D-7E
|
|
| 26 | S411-080006 | Шайба пружинная | 12 |
160D-7E
|
|
| 3 | 31FT-80220 | Гайка | 6 | ||
| 4 | 33FT-90010 | Охранник шланг | 1 |
110D-7E
|
|
| 4 | 33FT-90011 | GUARD-HOSE | 1 |
110D-7E
|
|
| 4 | 33FT-90010 | Охранник шланг | 1 |
130D-7E
|
|
| 4 | 33FT-90011 | GUARD-HOSE | 1 |
130D-7E
|
|
| 4 | 33FT-90010 | Охранник шланг | 1 |
140D-7E
|
|
| 4 | 33FT-90011 | GUARD-HOSE | 1 |
140D-7E
|
|
| 4 | 33FT-90010 | Охранник шланг | 1 |
160D-7E
|
|
| 4 | 33FT-90011 | GUARD-HOSE | 1 |
160D-7E
|
|
| 5 | 31FG-80430 | Гайка | 6 | ||
| 6 | S037-102526 | Болт | 6 | ||
| 7 | 33FT-90501 | Охранник ва шланг | 1 |
110D-7E
|
|
| 7 | 33FT-90502 | GUARD WA-HOSE | 1 |
110D-7E
|
|
| 7 | 33FT-90503 | GUARD WA-HOSE | 1 |
110D-7E
|
|
| 7 | 33FT-90501 | Охранник ва шланг | 1 |
130D-7E
|
|
| 7 | 33FT-90502 | GUARD WA-HOSE | 1 |
130D-7E
|
|
| 7 | 33FT-90503 | GUARD WA-HOSE | 1 |
130D-7E
|
|
| 7 | 33FT-90501 | Охранник ва шланг | 1 |
140D-7E
|
|
| 7 | 33FT-90502 | GUARD WA-HOSE | 1 |
140D-7E
|
|
| 7 | 33FT-90503 | GUARD WA-HOSE | 1 |
140D-7E
|
|
| 7 | 33FT-90501 | Охранник ва шланг | 1 |
160D-7E
|
|
| 7 | 33FT-90502 | GUARD WA-HOSE | 1 |
160D-7E
|
|
| 7 | 33FT-90503 | GUARD WA-HOSE | 1 |
160D-7E
|
|
| 8 | S037-123026 | Болт | 4 | ||
| 9 | 33FT-90070 | Зажим | 9 |
110D-7E
|
|
| 9 | 33FT-90070 | Зажим | 5 |
110D-7E
|
|
| 9 | 33FT-90650 | Зажим | 10 |
110D-7E
|
|
| 9 | 33FT-90650 | Зажим | 8 |
110D-7E
|
|
| 9 | 33FT-90070 | Зажим | 5 |
130D-7E
|
|
| 9 | 33FT-90650 | Зажим | 10 |
130D-7E
|
|
| 9 | 33FT-90650 | Зажим | 8 |
130D-7E
|
|
| 9 | 33FT-90070 | Зажим | 9 |
140D-7E
|
|
| 9 | 33FT-90070 | Зажим | 5 |
140D-7E
|
|
| 9 | 33FT-90650 | Зажим | 10 |
140D-7E
|
|
| 9 | 33FT-90650 | Зажим | 8 |
140D-7E
|
|
| 9 | 33FT-90070 | Зажим | 9 |
160D-7E
|
|
| 9 | 33FT-90070 | Зажим | 5 |
160D-7E
|
|
| 9 | 33FT-90650 | Зажим | 10 |
160D-7E
|
|
| 9 | 33FT-90650 | Зажим | 8 |
160D-7E
|
|
| N1 | 37FT-97900 | HOSE SUB ASSY | 1 |
TF470,110D-7E
|
|
| N1 | 37FT-97900 | HOSE SUB ASSY | 1 |
TF470,130D-7E
|
|
| N1 | 37FT-98400 | HOSE SUB ASSY | 1 |
TF550,110D-7E
|
|
| N1 | 37FT-98400 | HOSE SUB ASSY | 1 |
TF550,130D-7E
|
|
| N1 | 37FT-98600 | HOSE SUB ASSY | 1 |
TF600,110D-7E
|
|
| N1 | 37FT-98600 | HOSE SUB ASSY | 1 |
TF600,130D-7E
|
|
| N1 | 37FT-98900 | HOSE SUB ASSY | 1 |
TF650,110D-7E
|
|
| N1 | 37FT-98900 | HOSE SUB ASSY | 1 |
TF650,130D-7E
|
|
| N1 | 37FT-99100 | HOSE SUB ASSY | 1 |
TF700,110D-7E
|
|
| N1 | 37FT-99100 | HOSE SUB ASSY | 1 |
TF700,130D-7E
|
|
| N1 | 37FT-97500 | HOSE SUB ASSY | 1 |
TF395,140D-7E
|
|
| N1 | 37FT-97500 | HOSE SUB ASSY | 1 |
TF395,160D-7E
|
|
| N1 | 37FT-97600 | HOSE SUB ASSY | 1 |
TF450,140D-7E
|
|
| N1 | 37FT-97600 | HOSE SUB ASSY | 1 |
TF450,160D-7E
|
|
| N1 | 37FT-98200 | HOSE SUB ASSY | 1 |
TF500,140D-7E
|
|
| N1 | 37FT-98200 | HOSE SUB ASSY | 1 |
TF500,160D-7E
|
|
| N1 | 37FT-98500 | HOSE SUB ASSY | 1 |
TF550,140D-7E
|
|
| N1 | 37FT-98500 | HOSE SUB ASSY | 1 |
TF550,160D-7E
|
|
| N1 | 37FT-98700 | HOSE SUB ASSY | 1 |
TF600,140D-7E
|
|
| N1 | 37FT-98700 | HOSE SUB ASSY | 1 |
TF600,160D-7E
|
|
| N1 | 37FT-99000 | HOSE SUB ASSY | 1 |
TF650,140D-7E
|
|
| N1 | 37FT-99000 | HOSE SUB ASSY | 1 |
TF650,160D-7E
|
|
| N1 | 37FT-99200 | HOSE SUB ASSY | 1 |
TF700,140D-7E
|
|
| N1 | 37FT-99200 | HOSE SUB ASSY | 1 |
TF700,160D-7E
|
