Гидроразводка (гидросистема) 1 погрузчика дизельного Hyundai 110/130/160DF-7
Гидроразводка (гидросистема) 1 погрузчика дизельного Hyundai 110/130/160DF-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYDRAULIC PIPING 1
Версия:2013. 11.30 REV.13L

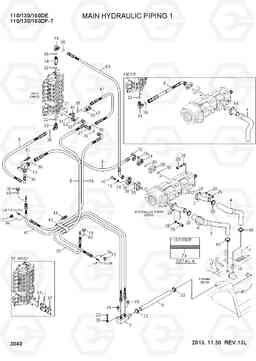

MAIN HYDRAULIC PIPING 1 110/130/160DF-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S109-100756 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 11 | 31FT-05000 | клапан управления вниз | 2 |
W/ VS,TF-MAST
|
|
| 12 | X700-100105 | Заглушка | 2 | ||
| 13 | X700-100105 | Заглушка | 2 |
110/130DE
|
|
| 14 | X850-555500 | Колено 90, поворотный, ORFS | 1 | ||
| 15 | S411-100006 | Шайба пружинная | 8 | ||
| 16 | P933-124023 | Шланг в сборе | 1 |
110/130DE,V-M
|
|
| 16 | P933-124024 | Шланг в сборе | 1 |
110/130DE,TF-M
|
|
| 16 | P933-124025 | Шланг в сборе | 1 |
160DE,V,VF-M
|
|
| 16 | P933-124026 | Шланг в сборе | 1 |
160DE,V,VF-M
|
|
| 16 | P933-124027 | Шланг в сборе | 1 |
160DE,TF-MAST
|
|
| 18 | 31EM-22110 | подключите ПФ | 2 | ||
| 19 | 31HS-20121 | Трубка | 1 |
160DE
|
|
| 20 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
110/130DE
|
|
| 20 | S572-620006 | Зажим | 2 |
110/130DE
|
|
| 20 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
160DE
|
|
| 22 | 35HG-20120 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
110/130DE
|
|
| 22 | S572-450006 | Зажим | 2 |
160DE
|
|
| 22 | 35HG-20120 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
160DE
|
|
| 23 | S017-120752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 24 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 25 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 27 | X840-545354 | Переходник | 1 | ||
| 28 | S411-120006 | Шайба пружинная | 12 | ||
| 29 | Y172-005004 | O-RING(AN 계열) | 2 | ||
| 3 | 31FT-20570 | HOSE-SUCTION | 1 |
110/130DE
|
|
| 3 | 31FT-20700 | HOSE-SUCTION | 1 |
160DE
|
|
| 30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 31 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 32 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 33 | 31FQ-20011 | Колено 90 | 1 | ||
| 34 | X515-117553 | Соединитель | 1 | ||
| 35 | S621-018001 | О кольцо | 3 | ||
| 36 | S621-021001 | О кольцо | 7 | ||
| 37 | 31FT-20371 | Соединитель | 2 |
W/ VS,TF-MAST
|
|
| 38 | 35HS-09000 | Клапан обратный | 2 | ||
| 39 | P603-121029 | шланг в сборе тыс | 1 |
110/130DE,V-M
|
|
| 39 | P603-121034 | шланг в сборе тыс | 1 |
110/130DE,TF-M
|
|
| 39 | P603-121032 | шланг в сборе тыс | 1 |
160DE,V-MAST
|
|
| 39 | P603-121037 | шланг в сборе тыс | 1 | ||
| 4 | 31FT-20560 | HOSE-SUCTION | 1 |
110/130DE
|
|
| 4 | 31FT-20710 | HOSE-SUCTION | 1 |
160DE
|
|
| 40 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 41 | P910-084010 | Шланг в сборе | 1 | ||
| 42 | P603-121030 | шланг в сборе тыс | 1 |
110/130DE,V-M
|
|
| 42 | P603-121035 | шланг в сборе тыс | 1 |
110/130DE,TF-M
|
|
| 42 | P603-121033 | шланг в сборе тыс | 1 |
160DE,V-MAST
|
|
| 42 | P603-121038 | шланг в сборе тыс | 1 |
160DE,TF-MAST
|
|
| 43 | 31FT-20311 | направляющая для шланга | 1 |
110DE
|
|
| 43 | 31FT-20312 | GUIDE-HOSE | 1 |
110DE
|
|
| 43 | 31FT-20311 | направляющая для шланга | 1 |
130DE
|
|
| 43 | 31FT-20312 | GUIDE-HOSE | 1 |
130DE
|
|
| 43 | 31FT-20311 | направляющая для шланга | 1 |
160DE
|
|
| 43 | 31FT-20312 | GUIDE-HOSE | 1 |
160DE
|
|
| 44 | S037-102526 | Болт | 2 | ||
| 45 | P290-100105 | Заглушка | 2 |
W/O HOSE
|
|
| 46 | 31FT-20460 | TEE | 1 |
V-MAST
|
|
| 46 | 31FT-20470 | Тройник | 1 |
VS,TF-MAST
|
|
| 47 | P220-310102 | Заглушка | 1 | ||
| 49 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
110/130DE
|
|
| 49 | S572-770006 | Зажим | 2 |
160DE
|
|
| 49 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
160DE
|
|
| 5 | P980-164320 | HOSE ASSY-ORFS,FLG 0X90 | 1 |
110/130DE
|
|
| 5 | P950-164316 | HOSE ASSY-THD,FLG(0X45) | 1 |
160DE
|
|
| 51 | S037-103026 | Болт | 2 |
110/130DE
|
|
| 53 | P980-164320 | HOSE ASSY-ORFS,FLG 0X90 | 1 |
110/130DE
|
|
| 53 | P950-164313 | HOSE ASSY-ORFS,FLG 0X45 | 1 |
160DE
|
|
| 59 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 6 | P930-164011 | Шланг в сборе | 1 |
110/130DE
|
|
| 61 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 63 | X500-310004 | Разъем | 1 |
V-MAST
|
|
| 63 | 31FT-20730 | Соединитель | 1 |
VS,TF-MAST
|
|
| 7 | 31FT-20341 | блок ва | 1 |
110/130DE
|
|
| 74 | P753-060010 | защитную крышку шланг | 1 |
110/130DE
|
|
| 74 | P753-060010 | защитную крышку шланг | 1 |
160DE
|
|
| 8 | P933-124024 | Шланг в сборе | 1 |
110/130DE,V-M
|
|
| 8 | P933-124025 | Шланг в сборе | 1 |
110/130DE,TF-M
|
|
| 8 | P933-124026 | Шланг в сборе | 1 |
160DE,V.VF-M
|
|
| 8 | P933-124027 | Шланг в сборе | 1 |
160DE,V.VF-M
|
|
| 8 | P933-124028 | Шланг в сборе | 1 |
160DE,TF-M
|
|
| 9 | P760-053054 | Рукав высокого давления (РВД) | 1 |
110/130DE
|
|
| 9 | P760-053057 | HOSE-RUBBER LOW | 1 |
160DE
|
|
| 9 | P760-053054 | Рукав высокого давления (РВД) | 1 |
160DE
|
|
| N2 | 31FT-02550 | Трубка | 2 |
110/130DE
|
|
| N2 | 31FT-02550 | Трубка | 1 |
160DE
|
