Каталог запчастей
-
Hyundai
-
110/130/160DF-7
- STEERING HYDRAULIC PIPING
STEERING HYDRAULIC PIPING погрузчика дизельного Hyundai 110/130/160DF-7
STEERING HYDRAULIC PIPING погрузчика дизельного Hyundai 110/130/160DF-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3060
Наименование:STEERING HYDRAULIC PIPING
Версия:2013. 11.30 REV.13L

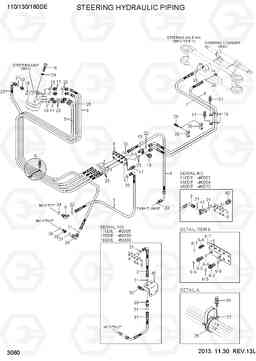

STEERING HYDRAULIC PIPING 110/130/160DF-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | X500-310001 | Разъем | 1 | ||
| 11 | X500-310003 | Разъем | 4 | ||
| 13 | 31N6-66050 | Тест тройник | 1 | ||
| 14 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 15 | 31L6-02470 | Зажим | 3 |
110/130DE
|
|
| 15 | 31L6-02470 | Зажим | 4 |
160DE
|
|
| 16 | S017-100856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | S037-102026 | Болт | 7 |
110/130DE
|
|
| 17 | S037-102026 | Болт | 8 |
160DE
|
|
| 18 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 19 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | P930-085030 | Шланг в сборе | 1 | ||
| 20 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| 20 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 |
110DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 |
110DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 |
110DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 |
130DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 |
130DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 |
130DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 |
160DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 |
160DE
|
|
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 |
160DE
|
|
| 22 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | P930-045038 | Шланг в сборе | 1 |
110DE
|
|
| 23 | P930-045042 | Шланг в сборе | 1 |
110DE
|
|
| 23 | P930-045029 | HOSE ASSY-ORFS,THD(0X90) | 1 |
110DE
|
|
| 23 | P930-045038 | Шланг в сборе | 1 |
130DE
|
|
| 23 | P930-045042 | Шланг в сборе | 1 |
130DE
|
|
| 23 | P930-045029 | HOSE ASSY-ORFS,THD(0X90) | 1 |
130DE
|
|
| 23 | P930-045038 | Шланг в сборе | 1 |
160DE
|
|
| 23 | P930-045042 | Шланг в сборе | 1 |
160DE
|
|
| 23 | P930-045029 | HOSE ASSY-ORFS,THD(0X90) | 1 |
160DE
|
|
| 24 | S411-100006 | Шайба пружинная | 4 | ||
| 25 | P920-082039 | Шланг в сборе | 1 | ||
| 27 | 31FT-10162 | Зажим | 1 | ||
| 28 | S760-101400 | Уплотнительная втулка | 1 | ||
| 29 | S035-084026 | Болт | 4 | ||
| 3 | P920-045009 | Шланг в сборе | 1 |
110DE
|
|
| 3 | P920-045009 | Шланг в сборе | 1 |
110DE
|
|
| 3 | P920-045009 | Шланг в сборе | 1 |
130DE
|
|
| 3 | P920-045009 | Шланг в сборе | 1 |
130DE
|
|
| 3 | P920-045010 | Шланг в сборе | 1 |
160DE
|
|
| 3 | P920-045009 | Шланг в сборе | 1 |
160DE
|
|
| 3 | P920-045009 | Шланг в сборе | 1 |
160DE
|
|
| 30 | 31HV-90061 | Зажим | 2 | ||
| 32 | S035-082526 | Болт | 2 |
110DE
|
|
| 32 | S035-082526 | Болт | 2 |
130DE
|
|
| 32 | S035-082526 | Болт | 2 |
160DE
|
|
| 34 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 37 | P930-045024 | Шланг в сборе | 1 |
110DE
|
|
| 37 | P930-045024 | Шланг в сборе | 1 |
130DE
|
|
| 37 | P930-045024 | Шланг в сборе | 1 |
160DE
|
|
| 38 | 31FT-40350 | Соединитель | 1 | ||
| 39 | X540-120001 | Разъем ORFS | 1 |
110DE
|
|
| 39 | X860-515100 | Колено 45, поворотный, ORFS | 1 |
110DE
|
|
| 39 | X540-120001 | Разъем ORFS | 1 |
130DE
|
|
| 39 | X860-515100 | Колено 45, поворотный, ORFS | 1 |
130DE
|
|
| 39 | X540-120001 | Разъем ORFS | 1 |
160DE
|
|
| 39 | X860-515100 | Колено 45, поворотный, ORFS | 1 |
160DE
|
|
| 4 | P930-081012 | Шланг в сборе | 1 | ||
| 40 | 31FT-10290 | Кронштейн | 1 |
110DE
|
|
| 40 | 31FT-10290 | Кронштейн | 1 |
130DE
|
|
| 40 | 31FT-10290 | Кронштейн | 1 |
160DE
|
|
| 41 | X840-515151 | Переходник | 1 |
110DE
|
|
| 41 | X840-515151 | Переходник | 1 |
130DE
|
|
| 41 | X840-515151 | Переходник | 1 |
160DE
|
|
| 42 | X710-100102 | Крышка | 1 |
110DE
|
|
| 42 | X710-100102 | Крышка | 1 |
130DE
|
|
| 42 | X710-100102 | Крышка | 1 |
160DE
|
|
| 5 | P920-085039 | Шланг в сборе | 3 | ||
| 6 | 31FT-10250 | TERMINAL ASSY | 1 | ||
| 6-2 | X540-120003 | Разъем | 5 | ||
| 6-3 | X540-120002 | Разъем ORFS | 1 | ||
| 6-4 | X540-120001 | Разъем ORFS | 1 | ||
| 6-5 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 6-6 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 6-7 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 7 | 31FT-10300 | Шланг в сборе | 1 |
110/130DE
|
|
| 7 | 31FT-10260 | Шланг в сборе | 1 |
160DE
|
|
| 8 | 31FT-10310 | Шланг в сборе | 1 |
110/130DE
|
|
| 8 | 31FT-10270 | Шланг в сборе | 1 |
160DE
|
|
| 9 | 31FG-20070 | Колено 90 | 1 |
