Каталог запчастей
-
Hyundai
-
110/130/160DF-7
- HYD TANK & FAN DRIVE GROUP
HYD TANK & FAN DRIVE GROUP погрузчика дизельного Hyundai 110/130/160DF-7
HYD TANK & FAN DRIVE GROUP погрузчика дизельного Hyundai 110/130/160DF-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3090
Наименование:HYD TANK & FAN DRIVE GROUP
Версия:2013. 4.30 REV.13D

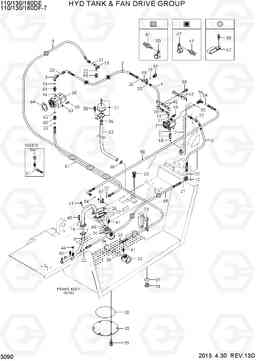

HYD TANK & FAN DRIVE GROUP 110/130/160DF-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31FT-01460 | Мотор отопителя | 1 | ||
| 1-1 | ZTAW-00261 | Клапан | 1 |
NOT SHOWN
|
|
| 10 | 31FG-20070 | Колено 90 | 1 | ||
| 11 | 31FT-30100 | Соединитель | 1 | ||
| 12 | 31FT-36270 | Колено 90, поворотный | 1 | ||
| 13 | X840-555455 | Переходник | 1 | ||
| 14 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 15 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 16 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 17 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 18 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 19 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | P923-084038 | Шланг в сборе | 1 |
110/130DE
|
|
| 2 | P913-084038 | Шланг в сборе | 1 |
160DE
|
|
| 2 | P923-084038 | Шланг в сборе | 1 |
160DE
|
|
| 20 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 21 | S621-018001 | О кольцо | 3 | ||
| 22 | S621-021001 | О кольцо | 11 | ||
| 23 | 31FT-05051 | всасывающий фильтр | 1 | ||
| 24 | 31FT-05063 | Фильтр возвратный | 1 | ||
| 24-1 | 31FT-05070 | Элемент фильтра возвратного, гидравлики | 1 |
NOT SHOWN
|
|
| 25 | 31FT-30010 | Всасывающий фланец | 1 | ||
| 26 | 31FT-30221 | фланцевые ва | 1 |
110/130DE
|
|
| 26 | 31FT-30231 | фланцевые ва | 1 |
160DE
|
|
| 27 | 31FT-30090 | Прокладка | 1 | ||
| 28 | S632-180001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | 31FT-30050 | Уровнемер | 1 | ||
| 3 | P920-122018 | Шланг в сборе | 1 |
110/130DE
|
|
| 3 | P920-122017 | Шланг в сборе | 1 |
160DE
|
|
| 3 | P920-122018 | Шланг в сборе | 1 |
160DE
|
|
| 30 | 31HD-30050 | крышка гидрокси | 1 | ||
| 31 | 37FQ-30020 | Фланец | 1 | ||
| 32 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 33 | 81F8-11415 | Шланг масса | 1 | ||
| 34 | 11S4-00610 | Пробка магнитная | 1 | ||
| 35 | S037-102056 | Болт барашек / шестигранная шайба | 8 | ||
| 36 | S520-027000 | Зажим | 2 | ||
| 37 | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 38 | S035-061526 | Болт | 1 | ||
| 39 | 31FT-30060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | P923-162057 | Шланг в сборе | 1 |
110/130DE
|
|
| 4 | P923-162068 | Шланг в сборе | 1 |
160DE
|
|
| 40 | 31FT-30070 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | S035-082026 | Болт | 13 | ||
| 42 | 31FT-30280 | Трубный зажим | 2 | ||
| 43 | S070-024354 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 44 | S205-10100B | Гайка | 2 | ||
| 45 | X500-110012 | Разъем | 1 | ||
| 46 | S035-083526 | Болт | 4 | ||
| 47 | 31L7-10200 | Зажим трубки | 2 | ||
| 48 | 31N6-66050 | Тест тройник | 1 | ||
| 49 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 50 | 31L7-10230 | зажим | 3 | ||
| 54 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 55 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 56 | 31FG-10020 | Колено 90 | 1 | ||
| 57 | 31FT-30460 | TEE-RUN TYPE,SWIVEL,ORFS | 1 | ||
| 58 | P930-042060 | Шланг в сборе | 1 |
110/130DE
|
|
| 58 | P930-042070 | Шланг в сборе | 1 |
160DE
|
|
| 59 | S037-102026 | Болт | 4 | ||
| 6 | 31FT-30440 | Трубка | 1 | ||
| 60 | X500-310005 | Разъем | 1 | ||
| 61 | P910-161041 | Шланг в сборе | 1 |
110/130DE
|
|
| 61 | P910-161050 | Шланг в сборе | 1 |
160DE
|
|
| 62 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 63 | S411-100006 | Шайба пружинная | 2 | ||
| 64 | 31FJ-20070 | Прокладка | 1 | ||
| 65 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 66 | 31FT-01330 | HYD PUMP | 1 | ||
| 67 | 34L4-01010 | Зажим | 4 | ||
| 68 | P913-162037 | Шланг в сборе | 1 |
110/130DE
|
|
| 68 | P913-162048 | Шланг в сборе | 1 |
160DE
|
|
| 69 | X710-100105 | крышка гидрокси ORFS | 1 | ||
| 7 | 31FT-30450 | Трубка | 1 | ||
| 8 | 31FT-30201 | Трубка | 1 |
110/130DE
|
|
| 8 | 31FT-30211 | Трубка | 1 |
160DE
|
|
| 9 | 31FT-50150 | Колено 90 | 1 |
