Каталог запчастей
-
Hyundai
-
14/15/18BR-7
- ELECTRIC 2
ELECTRIC 2 погрузчика электрического Hyundai 14/15/18BR-7
ELECTRIC 2 погрузчика электрического Hyundai 14/15/18BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1020
Наименование:ELECTRIC 2
Версия:2013. 9.30 REV.13J

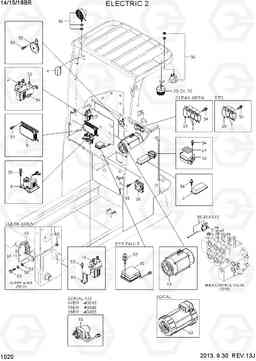

ELECTRIC 2 14/15/18BR-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21E3-0011 | Реле | 2 |
14BR,STD
|
|
| 1 | 21E3-0025 | Реле | 2 |
14BR,STD
|
|
| 1 | 21E3-0011 | Реле | 2 |
15BR,STD
|
|
| 1 | 21E3-0025 | Реле | 2 |
15BR,STD
|
|
| 1 | 21E3-0011 | Реле | 2 |
18BR,STD
|
|
| 1 | 21E3-0025 | Реле | 2 |
18BR,STD
|
|
| 1 | 21E3-0011 | Реле | 3 |
14,CLEAN AREA
|
|
| 1 | 21E3-0025 | Реле | 3 |
14,CLEAN AREA
|
|
| 1 | 21E3-0011 | Реле | 3 |
15,CLEAN AREA
|
|
| 1 | 21E3-0025 | Реле | 3 |
15,CLEAN AREA
|
|
| 1 | 21E3-0011 | Реле | 3 |
18,CLEAN AREA
|
|
| 1 | 21E3-0025 | Реле | 3 |
18,CLEAN AREA
|
|
| 100 | 20FP-02010 | холодно ВРП хранения | 1 |
SEE1080
|
|
| 101 | 20FP-02020 | кабель руководство GRP | 1 |
14BR,SEE1080
|
|
| 101 | 20FP-02020 | кабель руководство GRP | 1 |
15BR,SEE1090
|
|
| 101 | 20FP-02020 | кабель руководство GRP | 1 |
18BR,SEE1090
|
|
| 14 | 21FS-02061 | Блок предохранителей в сборе | 1 | ||
| 14-1 | 21FS-02080 | Крышка и пропуск | 1 |
NOT SHOWN
|
|
| 14-2 | S810-004201 | корпус разъема | 1 |
NOT SHOWN
|
|
| 14-3 | S814-008100 | Корпус Реджеп | 1 |
NOT SHOWN
|
|
| 14-4 | 21HB-79030 | предохранитель (15А) | 2 |
NOT SHOWN
|
|
| 14-5 | 21HB-79020 | предохранитель (10А) | 11 |
NOT SHOWN
|
|
| 14-6 | S814-002100 | Картер (корпус) | 1 |
NOT SHOWN
|
|
| 14-7 | 21HB-79060 | предохранитель (30a) | 2 |
NOT SHOWN
|
|
| 16 | 21FS-02120 | контактор EPS | 1 |
14BR
|
|
| 16 | 21HE-92080 | контактор sw80b | 1 |
14BR
|
|
| 16 | 21FS-02120 | контактор EPS | 1 |
15BR
|
|
| 16 | 21HE-92080 | контактор sw80b | 1 |
15BR
|
|
| 16 | 21FS-02120 | контактор EPS | 1 |
18BR
|
|
| 16 | 21HE-92080 | контактор sw80b | 1 |
18BR
|
|
| 19 | 21FY-72020 | Мотопомпы переменного тока | 1 |
SEE 1070,EXPORT
|
|
| 21 | 21FY-72090 | контактор sw200b | 1 | ||
| 23 | 21HA-20310 | лампа маяка, янтарь | 1 |
AMBER
|
|
| 23-1 | 21HA-21110 | объектив маяк, янтарь | 1 |
AMBER
|
|
| 23-2 | 21HA-21140 | ксеноновая лампа | 1 |
NOT SHOWN
|
|
| 24 | 21HA-20320 | лампа маяк, красный | 1 |
RED
|
|
| 24-1 | 21HA-21120 | объектив маяк, красный | 1 |
RED
|
|
| 24-2 | 21HA-21140 | ксеноновая лампа | 1 |
NOT SHOWN
|
|
| 25 | 21HA-20330 | лампа маяк, синий | 1 |
BLUE
|
|
| 25-1 | 21HA-21130 | объектив маяк, синий | 1 |
BLUE
|
|
| 25-2 | 21HA-21140 | ксеноновая лампа | 1 |
NOT SHOWN
|
|
| 26 | 21HE-72060 | Вентилятор | 1 | ||
| 29 | 21M6-40052 | Прерыватель указателей поворота в сборе | 1 | ||
| 3 | 21FH-72260 | DC DC преобразователь | 1 | ||
| 30 | 21M8-00070 | Звуковой сигнал | 1 | ||
| 30 | 21M8-00071 | Звуковой сигнал | 1 |
14BR
|
|
| 30 | 21M8-00070 | Звуковой сигнал | 1 | ||
| 30 | 21M8-00071 | Звуковой сигнал | 1 |
15BR
|
|
| 30 | 21M8-00070 | Звуковой сигнал | 1 | ||
| 30 | 21M8-00071 | Звуковой сигнал | 1 |
18BR
|
|
| 33 | 310005130 | кронштейн SW200 | 1 | ||
| 36 | F12840011 | LAMP SUB ASSY-WORK | 2 |
FRONT LAMP
|
|
| 36 | F12840011 | LAMP SUB ASSY-WORK | 1 |
REAR, CLEAN
|
|
| 36-1 | 21HA-12010 | лампа (12v 55w, h3) | 1 |
NOT SHOWN
|
|
| 38 | 21FS-02140 | Переключатель в сборе 3 катушки | 1 |
3-SP, NORMAL
|
|
| 38-1 | 310006190 | Переключатель микро | 3 |
14BR, N/SHOWN
|
|
| 38-1 | 21FH-02260 | Переключатель микро | 3 |
14BR, N/SHOWN
|
|
| 38-1 | 310006190 | Переключатель микро | 3 |
15BR, N/SHOWN
|
|
| 38-1 | 21FH-02260 | Переключатель микро | 3 |
15BR, N/SHOWN
|
|
| 38-1 | 310006190 | Переключатель микро | 3 |
18BR, N/SHOWN
|
|
| 38-1 | 21FH-02260 | Переключатель микро | 3 |
18BR, N/SHOWN
|
|
| 38-2 | 21FS-05060 | использовать 3 катушки | 1 |
NOT SHOWN
|
|
| 39 | 21FS-02150 | Переключатель в сборе 3 катушки | 1 |
3-SP, REVERSE
|
|
| 39-1 | 310006190 | Переключатель микро | 3 |
14BR, N/SHOWN
|
|
| 39-1 | 21FH-02260 | Переключатель микро | 3 |
14BR, N/SHOWN
|
|
| 39-1 | 310006190 | Переключатель микро | 3 |
15BR, N/SHOWN
|
|
| 39-1 | 21FH-02260 | Переключатель микро | 3 |
15BR, N/SHOWN
|
|
| 39-1 | 310006190 | Переключатель микро | 3 |
18BR, N/SHOWN
|
|
| 39-1 | 21FH-02260 | Переключатель микро | 3 |
18BR, N/SHOWN
|
|
| 39-2 | 21FS-05070 | использовать 3 катушки | 1 |
NOT SHOWN
|
|
| 4 | 21FH-77030 | лампа сигнала поворота | 2 | ||
| 4-1 | S861-072100 | лампа 12В / 21Вт | 1 |
NOT SHOWN
|
|
| 40 | 21FS-02041 | Переключатель в сборе 4 золотника | 1 |
4-SP, NORMAL
|
|
| 40-1 | 310006190 | Переключатель микро | 4 |
14BR, N/SHOWN
|
|
| 40-1 | 21FH-02260 | Переключатель микро | 4 |
14BR, N/SHOWN
|
|
| 40-1 | 310006190 | Переключатель микро | 4 |
15BR, N/SHOWN
|
|
| 40-1 | 21FH-02260 | Переключатель микро | 4 |
15BR, N/SHOWN
|
|
| 40-1 | 310006190 | Переключатель микро | 4 |
18BR, N/SHOWN
|
|
| 40-1 | 21FH-02260 | Переключатель микро | 4 |
18BR, N/SHOWN
|
|
| 40-2 | 21FS-05011 | Осваивать 4 катушки | 1 |
NOT SHOWN
|
|
| 41 | 21FS-02130 | Переключатель в сборе 4 золотника | 1 |
4-SP, REVERSE
|
|
| 41-1 | 310006190 | Переключатель микро | 4 |
14BR, N/SHOWN
|
|
| 41-1 | 21FH-02260 | Переключатель микро | 4 |
14BR, N/SHOWN
|
|
| 41-1 | 310006190 | Переключатель микро | 4 |
15BR, N/SHOWN
|
|
| 41-1 | 21FH-02260 | Переключатель микро | 4 |
15BR, N/SHOWN
|
|
| 41-1 | 310006190 | Переключатель микро | 4 |
18BR, N/SHOWN
|
|
| 41-1 | 21FH-02260 | Переключатель микро | 4 |
18BR, N/SHOWN
|
|
| 41-2 | 21FS-05040 | Жгут аксессуар | 1 |
NOT SHOWN
|
|
| 45-1 | 21FS-02170 | датчик тока | 1 |
NOT SHOWN
|
|
| 46 | 21FP-72211 | SWITCH ASSY мачту | 1 |
CLEAN AREA
|
|
| 46-1 | 21FM-02041 | Переключатель SBR | 1 |
NOT SHOWN
|
|
| 46-2 | 21FP-75121 | Жгут мачты переключатель | 1 |
NOT SHOWN
|
|
| 47 | 91HE-00580 | Предупреждение ул | 1 | ||
| 50 | S035-081526 | Болт | 5 | ||
| 51 | S035-082026 | Болт | 4 | ||
| 53 | S131-051246 | SCREW-W/WASHER | 2 | ||
| 53 | S131-051246 | SCREW-W/WASHER | 4 |
EPS FAULT
|
|
| 54 | S132-061526 | SCREW-W/WASHER | 11 |
STD
|
|
| 54 | S132-061526 | SCREW-W/WASHER | 12 |
CLEAN AREA
|
|
| 55 | S151-050156 | SCREW-TAPPING | 4 | ||
| 57 | S403-08200B | Плоская шайба | 2 |
CLEAN AREA
|
|
| 58 | S411-080006 | Шайба пружинная | 2 |
CLEAN AREA
|
|
| 59 | S205-08100B | Гайка | 2 |
CLEAN AREA
|
|
| 6 | 21FP-52080 | EPS фильтр в сборе | 1 | ||
| 60 | S015-080406 | Болт с шестигранной головкой (под шестигранник) | 2 |
CLEAN AREA
|
|
| 61 | 21FP-02010 | кронштейн мачты S / W | 1 |
CLEAN AREA
|
|
| 63 | 21FS-02260 | насос | 1 |
14BR,KOREA
|
|
| 63 | 21FS-02260 | насос | 1 |
15BR,KOREA
|
|
| 63 | 21FS-02260 | насос | 1 |
18BR,KOREA
|
|
| 64 | 21HB-02050 | кронштейн SW80 | 1 |
14BR
|
|
| 64 | 21HB-02050 | кронштейн SW80 | 1 |
15BR
|
|
| 64 | 21HB-02050 | кронштейн SW80 | 1 |
18BR
|
|
| 8 | 21FP-58030 | Контроллер EPS сборе | 1 |
14BR
|
|
| 8 | 21FP-58031 | Контроллер EPS сборе | 1 |
14BR
|
|
| 8 | 21FP-58030 | Контроллер EPS сборе | 1 |
15BR
|
|
| 8 | 21FP-58031 | Контроллер EPS сборе | 1 |
15BR
|
|
| 8 | 21FP-58030 | Контроллер EPS сборе | 1 |
18BR
|
|
| 8 | 21FP-58031 | Контроллер EPS сборе | 1 |
18BR
|
|
| N45 | 21FS-08030 | Неисправность контроллера EPS | 1 |
EPS FAULT
|
