Гидроразводка (гидросистема) погрузчика электрического Hyundai 14/15/18BR-7
Гидроразводка (гидросистема) погрузчика электрического Hyundai 14/15/18BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:MAIN HYDRAULIC PIPING
Версия:2012. 7.31 REV.12G

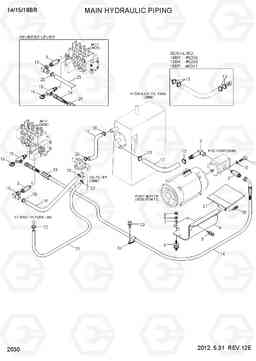

MAIN HYDRAULIC PIPING 14/15/18BR-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S411-100006 | Шайба пружинная | 2 | ||
| 11 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 12 | 31FP-20510 | шланг ниже | 1 |
14BR
|
|
| 12 | 31FP-20511 | шланг ниже | 1 |
14BR
|
|
| 12 | 31FP-20510 | шланг ниже | 1 |
15BR
|
|
| 12 | 31FP-20511 | шланг ниже | 1 |
15BR
|
|
| 12 | 31FP-20510 | шланг ниже | 1 |
18BR
|
|
| 12 | 31FP-20511 | шланг ниже | 1 |
18BR
|
|
| 13 | S572-400006 | Зажим | 4 |
14BR
|
|
| 13 | S520-040000 | Зажим | 2 |
14BR
|
|
| 13 | S520-035000 | Зажим | 2 |
14BR
|
|
| 13 | S572-400006 | Зажим | 4 |
15BR
|
|
| 13 | S520-040000 | Зажим | 2 |
15BR
|
|
| 13 | S520-035000 | Зажим | 2 |
15BR
|
|
| 13 | S572-400006 | Зажим | 4 |
18BR
|
|
| 13 | S520-040000 | Зажим | 2 |
18BR
|
|
| 13 | S520-035000 | Зажим | 2 |
18BR
|
|
| 14 | P930-085018 | Шланг в сборе | 1 |
NORMAL
|
|
| 15 | 31FS-20570 | тройник с манометром порт | 1 | ||
| 16 | 31HF-20090 | COUPLING-SCREW | 1 | ||
| 17 | P760-031020 | Рукав высокого давления (РВД) | 1 | ||
| 18 | P760-031036 | Рукав высокого давления (РВД) | 1 |
NORMAL
|
|
| 19 | 31FS-20540 | Вернуться Elbow | 1 | ||
| 2 | 31FS-20521 | Колено 90 | 1 | ||
| 20 | S520-032000 | Зажим | 4 | ||
| 21 | 31FA-10640 | шланг ниже | 1 | ||
| 22 | S520-027000 | Зажим | 2 | ||
| 23 | S035-081516 | Болт | 1 | ||
| 24 | S543-240002 | Зажим трубки | 1 | ||
| 25 | P760-033057 | Рукав высокого давления (РВД) | 1 |
REVERSE
|
|
| 26 | P930-085022 | Шланг в сборе | 1 |
REVERSE
|
|
| 27 | 31FP-20520 | лоток масла | 1 | ||
| 28 | S035-082026 | Болт | 2 | ||
| 29 | P753-080020 | защитную крышку шланг | 1 |
14BR
|
|
| 29 | P753-080020 | защитную крышку шланг | 1 |
15BR
|
|
| 29 | P753-080020 | защитную крышку шланг | 1 |
18BR
|
|
| 3 | 31FH-20530 | Разъем долго | 2 | ||
| 4 | 31FS-20550 | Кронштейн двигателя MTG | 1 | ||
| 5 | S037-102026 | Болт | 4 | ||
| 6 | 1191000300 | CUSHION | 4 | ||
| 7 | S403-08100B | Плоская шайба | 4 | ||
| 8 | S411-080006 | Шайба пружинная | 4 | ||
| 9 | S205-08100B | Гайка | 4 |
