Каталог запчастей
-
Hyundai
-
14/15/18BR-7
- TILT HYDRAULIC PIPING(TF-MAST)
TILT HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 14/15/18BR-7
TILT HYDRAULIC PIPING(TF-MAST) погрузчика электрического Hyundai 14/15/18BR-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2070
Наименование:TILT HYDRAULIC PIPING(TF-MAST)
Версия:2013. 8.31 REV.13H

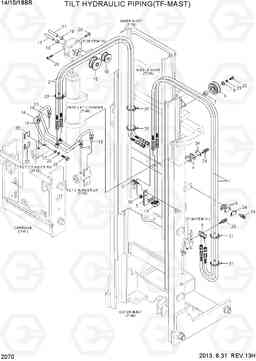

TILT HYDRAULIC PIPING(TF-MAST) 14/15/18BR-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-044051 | Шланг в сборе | 2 |
14BR,TF370
|
|
| 1 | X970-044052 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF370
|
|
| 1 | P910-044051 | Шланг в сборе | 2 |
15BR,TF370
|
|
| 1 | X970-044052 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF370
|
|
| 1 | P910-044051 | Шланг в сборе | 2 |
18BR,TF370
|
|
| 1 | X970-044052 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF370
|
|
| 1 | P910-044055 | Шланг в сборе | 2 |
14BR,TF400
|
|
| 1 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF400
|
|
| 1 | P910-044055 | Шланг в сборе | 2 |
15BR,TF400
|
|
| 1 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF400
|
|
| 1 | P910-044055 | Шланг в сборе | 2 |
18BR,TF400
|
|
| 1 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF400
|
|
| 1 | P910-044058 | Шланг в сборе | 2 |
14BR,TF430
|
|
| 1 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF430
|
|
| 1 | P910-044058 | Шланг в сборе | 2 |
15BR,TF430
|
|
| 1 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF430
|
|
| 1 | P910-044058 | Шланг в сборе | 2 |
18BR,TF430
|
|
| 1 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF430
|
|
| 1 | P910-044062 | Шланг в сборе | 2 |
14BR,TF450
|
|
| 1 | X970-044063 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF450
|
|
| 1 | P910-044062 | Шланг в сборе | 2 |
15BR,TF450
|
|
| 1 | X970-044063 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF450
|
|
| 1 | P910-044062 | Шланг в сборе | 2 |
18BR,TF450
|
|
| 1 | X970-044063 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF450
|
|
| 1 | P910-044064 | Шланг в сборе | 2 |
14BR,TF470
|
|
| 1 | X970-044065 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF470
|
|
| 1 | P910-044064 | Шланг в сборе | 2 |
15BR,TF470
|
|
| 1 | X970-044065 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF470
|
|
| 1 | P910-044064 | Шланг в сборе | 2 |
18BR,TF470
|
|
| 1 | X970-044065 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF470
|
|
| 1 | P910-044068 | Шланг в сборе | 2 |
14BR,TF500
|
|
| 1 | X970-044069 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF500
|
|
| 1 | P910-044068 | Шланг в сборе | 2 |
15BR,TF500
|
|
| 1 | X970-044069 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF500
|
|
| 1 | P910-044068 | Шланг в сборе | 2 |
18BR,TF500
|
|
| 1 | X970-044069 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF500
|
|
| 1 | P910-044075 | Шланг в сборе | 2 |
14BR,TF550
|
|
| 1 | X970-044077 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF550
|
|
| 1 | P910-044075 | Шланг в сборе | 2 |
15BR,TF550
|
|
| 1 | X970-044077 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF550
|
|
| 1 | P910-044075 | Шланг в сборе | 2 |
18BR,TF550
|
|
| 1 | X970-044077 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF550
|
|
| 1 | P910-044083 | Шланг в сборе | 2 |
14BR,TF600
|
|
| 1 | X970-044085 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF600
|
|
| 1 | P910-044083 | Шланг в сборе | 2 |
15BR,TF600
|
|
| 1 | X970-044085 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF600
|
|
| 1 | P910-044083 | Шланг в сборе | 2 |
18BR,TF600
|
|
| 1 | X970-044085 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF600
|
|
| 1 | P910-044091 | Шланг в сборе | 2 |
14BR,TF650
|
|
| 1 | X970-044093 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF650
|
|
| 1 | P910-044091 | Шланг в сборе | 2 |
15BR,TF650
|
|
| 1 | X970-044093 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF650
|
|
| 1 | P910-044091 | Шланг в сборе | 2 |
18BR,TF650
|
|
| 1 | X970-044093 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF650
|
|
| 1 | P910-044099 | Шланг в сборе | 2 |
14BR,TF700
|
|
| 1 | X970-044101 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF700
|
|
| 1 | P910-044099 | Шланг в сборе | 2 |
15BR,TF700
|
|
| 1 | X970-044101 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF700
|
|
| 1 | P910-044099 | Шланг в сборе | 2 |
18BR,TF700
|
|
| 1 | X970-044101 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF700
|
|
| 10 | 33FP-90350 | локоть ва | 2 | ||
| 13 | 37FP-90401 | наклона трубы ва | 1 | ||
| 14 | 37FP-90500 | наклона трубы ва | 1 | ||
| 15 | 5673094500 | Шланг шкив | 1 | ||
| 16 | 5673094600 | Шланг шкив | 1 | ||
| 17 | 5673094700 | контактный шланг шкив | 2 | ||
| 18 | S731-016020 | Втулка | 2 | ||
| 19 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 2 | P910-044043 | Шланг в сборе | 2 |
14BR,TF370
|
|
| 2 | X970-044044 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF370
|
|
| 2 | P910-044043 | Шланг в сборе | 2 |
15BR,TF370
|
|
| 2 | X970-044044 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF370
|
|
| 2 | P910-044043 | Шланг в сборе | 2 |
18BR,TF370
|
|
| 2 | X970-044044 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF370
|
|
| 2 | P910-044045 | Шланг в сборе | 2 |
14BR,TF400
|
|
| 2 | X970-044046 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF400
|
|
| 2 | P910-044045 | Шланг в сборе | 2 |
15BR,TF400
|
|
| 2 | X970-044046 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF400
|
|
| 2 | P910-044045 | Шланг в сборе | 2 |
18BR,TF400
|
|
| 2 | X970-044046 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF400
|
|
| 2 | P910-044046 | Шланг в сборе | 2 |
14BR,TF430
|
|
| 2 | X970-044048 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF430
|
|
| 2 | P910-044046 | Шланг в сборе | 2 |
15BR,TF430
|
|
| 2 | X970-044048 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF430
|
|
| 2 | P910-044046 | Шланг в сборе | 2 |
18BR,TF430
|
|
| 2 | X970-044048 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF430
|
|
| 2 | P910-044047 | Шланг в сборе | 2 |
14BR,TF450
|
|
| 2 | X970-044049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF450
|
|
| 2 | P910-044047 | Шланг в сборе | 2 |
15BR,TF450
|
|
| 2 | X970-044049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF450
|
|
| 2 | P910-044047 | Шланг в сборе | 2 |
18BR,TF450
|
|
| 2 | X970-044049 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF450
|
|
| 2 | P910-044049 | Шланг в сборе | 2 |
14BR,TF470
|
|
| 2 | X970-044051 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF470
|
|
| 2 | P910-044049 | Шланг в сборе | 2 |
15BR,TF470
|
|
| 2 | X970-044051 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF470
|
|
| 2 | P910-044049 | Шланг в сборе | 2 |
18BR,TF470
|
|
| 2 | X970-044051 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF470
|
|
| 2 | P910-044051 | Шланг в сборе | 2 |
14BR,TF500
|
|
| 2 | X970-044053 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF500
|
|
| 2 | P910-044051 | Шланг в сборе | 2 |
15BR,TF500
|
|
| 2 | X970-044053 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF500
|
|
| 2 | P910-044051 | Шланг в сборе | 2 |
18BR,TF500
|
|
| 2 | X970-044053 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF500
|
|
| 2 | P910-044054 | Шланг в сборе | 2 |
14BR,TF550
|
|
| 2 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF550
|
|
| 2 | P910-044054 | Шланг в сборе | 2 |
15BR,TF550
|
|
| 2 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF550
|
|
| 2 | P910-044054 | Шланг в сборе | 2 |
18BR,TF550
|
|
| 2 | X970-044056 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF550
|
|
| 2 | P910-044058 | Шланг в сборе | 2 |
14BR,TF600
|
|
| 2 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF600
|
|
| 2 | P910-044058 | Шланг в сборе | 2 |
15BR,TF600
|
|
| 2 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF600
|
|
| 2 | P910-044058 | Шланг в сборе | 2 |
18BR,TF600
|
|
| 2 | X970-044060 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF600
|
|
| 2 | P910-044062 | Шланг в сборе | 2 |
14BR,TF650
|
|
| 2 | X970-044064 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF650
|
|
| 2 | P910-044062 | Шланг в сборе | 2 |
15BR,TF650
|
|
| 2 | X970-044064 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF650
|
|
| 2 | P910-044062 | Шланг в сборе | 2 |
18BR,TF650
|
|
| 2 | X970-044064 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF650
|
|
| 2 | P910-044066 | Шланг в сборе | 2 |
14BR,TF700
|
|
| 2 | X970-044068 | HOSE ASSY-ORFS,THD(0X0) | 2 |
14BR,TF700
|
|
| 2 | P910-044066 | Шланг в сборе | 2 |
15BR,TF700
|
|
| 2 | X970-044068 | HOSE ASSY-ORFS,THD(0X0) | 2 |
15BR,TF700
|
|
| 2 | P910-044066 | Шланг в сборе | 2 |
18BR,TF700
|
|
| 2 | X970-044068 | HOSE ASSY-ORFS,THD(0X0) | 2 |
18BR,TF700
|
|
| 20 | S037-102526 | Болт | 1 | ||
| 21 | S035-082026 | Болт | 2 | ||
| 22 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | S411-120006 | Шайба пружинная | 1 | ||
| 24 | S035-063526 | Болт | 4 |
14BR
|
|
| 24 | S035-064526 | Болт | 4 |
14BR
|
|
| 24 | S035-063526 | Болт | 4 |
15BR
|
|
| 24 | S035-064526 | Болт | 4 |
15BR
|
|
| 24 | S035-063526 | Болт | 4 |
18BR
|
|
| 24 | S035-064526 | Болт | 4 |
18BR
|
|
| 25 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S411-160006 | Шайба пружинная | 4 | ||
| 27 | S403-161006 | Плоская шайба | 4 | ||
| 28 | S109-080206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S552-050203 | Зажим | 1 | ||
| 3 | 31FP-90100 | локоть ва | 1 | ||
| 30 | 33FP-90380-DA | Гайка | 2 | ||
| 31 | S552-102370 | Зажим | 2 | ||
| 32 | 31FP-90700 | Прокладка регулировочная | 2 | ||
| 33 | 31FP-90710 | Прокладка регулировочная | 2 | ||
| 34 | 35FS-90500 | Пластина | 2 |
14BR
|
|
| 34 | 35FS-90500 | Пластина | 2 |
15BR
|
|
| 34 | 35FS-90500 | Пластина | 2 |
18BR
|
|
| 4 | 35FS-90900 | Зажим | 4 |
18BR
|
|
| 4 | 33FP-90200 | Зажим | 2 |
14BR
|
|
| 4 | 35FS-90900 | Зажим | 4 |
14BR
|
|
| 4 | 33FP-90200 | Зажим | 2 |
15BR
|
|
| 4 | 35FS-90900 | Зажим | 4 |
15BR
|
|
| 4 | 33FP-90200 | Зажим | 2 |
18BR
|
|
| 5 | 37FP-90701 | Пластина | 1 |
14/15BR
|
|
| 5 | 37FP-90700 | Пластина | 1 | ||
| 5 | 37FP-90701 | Пластина | 1 |
18BR
|
|
| 6 | 37FP-90600 | Шланг шкив | 1 | ||
| 6-1 | 33HH-80510 | Подшипник | 1 |
NOT SHOWN
|
|
| 7 | 31FV-90320 | контактный шланг шкив | 1 | ||
| 9 | S441-12000B | Шайба | 1 |
