CAMERA GROUP погрузчика электрического Hyundai 14/16BRJ-7

Код подсистемы:1080

Наименование:CAMERA GROUP

Версия:2013. 2.28 REV.13B

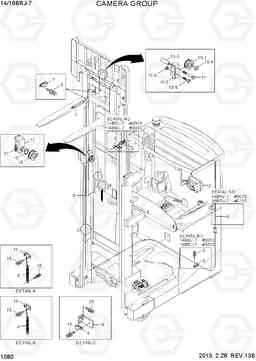

CAMERA GROUP 14/16BRJ-7

Поз.	Код	Наименование	Кол	Прим.
1	21HJ-72090	камера вилка установлена	1
10-1	37HR-91100	Шланг шкив	1
10-2	21HJ-72300	кронштейн шкива	1
10-3	21HJ-72310	Терминал болт	1
10-4	21HJ-72320	Шкив кабельный	2
10-5	S035-084526	Болт	1
10-6	S205-08100B	Гайка	1
11	S017-120556	Болт с шестигранной головкой (под шестигранник)	1
13	21HR-72200	HANGER	4	14/16BRJ-7
14	S035-051526	Болт	4	14/16BRJ-7
15	S035-081526	Болт	2
16	37HR-91200	Шланг шкив	1	16BRJ-7
16	37HR-91200	Шланг шкив	1	16BRJ-7
17	21HJ-72470	кронштейн ва	1	16BRJ-7
17	21HJ-72470	кронштейн ва	1	16BRJ-7
18	21HJ-72530	Кронштейн	1	16BRJ-7
18	21HJ-72530	Кронштейн	1	16BRJ-7
19	S601-020004	RETAINING RING	1	16BRJ-7
19	S601-020004	RETAINING RING	1	16BRJ-7
2	21HJ-72110	ЖК-монитор	1	14BRJ-7
2	21HJ-72380	монитор в сборе ЖК-	1	14BRJ-7
2	21HJ-72381	монитор в сборе ЖК-	1	14BRJ-7
2	21HJ-72110	ЖК-монитор	1	16BRJ-7
2	21HJ-72380	монитор в сборе ЖК-	1	16BRJ-7
2	21HJ-72381	монитор в сборе ЖК-	1	16BRJ-7
20	S035-082526	Болт	2
21	S035-082026	Болт	2
3	21HJ-72120	Специальный кабель камеры	1
4	21HJ-72140	комплект пружин	2	14BRJ-7
4	51FA-30050	Пружина натяжная	2	14BRJ-7
4	21HJ-72140	комплект пружин	2	16BRJ-7
4	51FA-30050	Пружина натяжная	2	16BRJ-7
5	21HJ-72190	Кабель в сборе питания	1	14BRJ-7
5	21HJ-72190	Кабель в сборе питания	1	16BRJ-7
6	S543-100002	Зажим трубки	2	14BRJ-7
6	S543-100002	Зажим трубки	1	14BRJ-7
6	S543-100002	Зажим трубки	2	16BRJ-7
6	S543-100002	Зажим трубки	1	16BRJ-7
7	S541-100002	клип жгут	2
8	S035-082546	Болт	2	14BRJ-7
8	S035-082546	Болт	2	16BRJ-7
9	S035-062546	Болт	2
N10	21HJ-72330	Шкив кабельный	2	14BRJ-7
N10	21HJ-72330	Шкив кабельный	1	14BRJ-7
N10	21HJ-72330	Шкив кабельный	2	16BRJ-7
N10	21HJ-72330	Шкив кабельный	1	16BRJ-7
