- Гидрораспределитель (главный управляющий клапан) трехходовой
Гидрораспределитель (главный управляющий клапан) трехходовой погрузчика электрического Hyundai 14/16BRJ-7
Гидрораспределитель (главный управляющий клапан) трехходовой погрузчика электрического Hyundai 14/16BRJ-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN CONTROL VALVE(3-SPOOL)
Версия:2014. 5.31 REV.14E

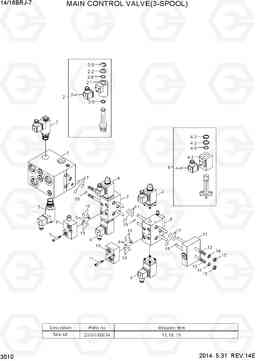

MAIN CONTROL VALVE(3-SPOOL) 14/16BRJ-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 32FY-02500 | MCV-3SPOOL | 1 |
14BRJ-7
|
|
| * | 32HK-02500 | MCV-3SP | 1 |
14BRJ-7
|
|
| * | 32HK-02501 | MCV-3SP | 1 |
14BRJ-7
|
|
| * | 32FY-02500 | MCV-3SPOOL | 1 |
16BRJ-7
|
|
| * | 32HK-02500 | MCV-3SP | 1 |
16BRJ-7
|
|
| * | 32HK-02501 | MCV-3SP | 1 |
16BRJ-7
|
|
| 1 | ZGBK-00001 | блок основной | 1 | ||
| 10 | ZGBK-00009 | Адаптер | 1 |
14BRJ-7
|
|
| 10 | ZGBK-00031 | BLOCK-DOUBLE C/B V/V | 1 |
14BRJ-7
|
|
| 10 | ZGBK-00009 | Адаптер | 1 |
16BRJ-7
|
|
| 10 | ZGBK-00031 | BLOCK-DOUBLE C/B V/V | 1 |
16BRJ-7
|
|
| 11 | ZGBK-00007 | Головка винта | 2 | ||
| 12 | ZGBK-00010 | конец блока | 1 | ||
| 13 | ZGBK-00011 | натяжной стержень | 2 |
14BRJ-7
|
|
| 13 | ZGBK-00029 | натяжной стержень | 2 |
14BRJ-7
|
|
| 13 | ZGBK-00011 | натяжной стержень | 2 |
16BRJ-7
|
|
| 13 | ZGBK-00029 | натяжной стержень | 2 |
16BRJ-7
|
|
| 14 | ZGBK-00012 | шайба форма | 2 | ||
| 15 | ZGBK-00013 | Гайка | 2 | ||
| 2 | ZGBK-00002 | Встроенный клапан в сборе | 2 | ||
| 2-1 | ZGBK-00015 | Катушка ИЭУ | 1 | ||
| 2-2 | ZGBK-00016 | Шайба | 1 | ||
| 2-3 | ZGBK-00017 | Стопорная шайба (кольцо) | 1 | ||
| 2-4 | ZGBK-00018 | подключите черный | 1 | ||
| 2-5 | ZGBK-00019 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | ZGBK-00003 | блок наклона | 1 |
INCL 4 ITEM
|
|
| 4 | ZGBK-00004 | Встроенный клапан в сборе | 4 | ||
| 4-1 | ZGBK-00020 | Соленоид (электромагнитная катушка) | 1 | ||
| 4-2 | ZGBK-00021 | DISC | 1 | ||
| 4-3 | ZGBK-00022 | Кольцо стопорное | 1 | ||
| 4-4 | ZGBK-00018 | подключите черный | 1 |
SOLENOID B
|
|
| 4-4 | ZGBK-00023 | MSD 3-309 GRAY PLUG | 1 |
14,SOLENOID A
|
|
| 4-4 | ZGBK-00023 | MSD 3-309 GRAY PLUG | 1 |
16,SOLENOID A
|
|
| 4-5 | ZGBK-00024 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | ZGBK-00005 | контактный ролл | 2 | ||
| 6 | ZGBK-00006 | Адаптер | 1 | ||
| 7 | ZGBK-00007 | Головка винта | 2 | ||
| 8 | ZGBK-00008 | Блок AUX | 1 |
INCL 4 ITEM
|
|
| 9 | ZGBK-00005 | контактный ролл | 2 | ||
| K | ZGBK-00014 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K17 | ZGBK-00025 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| K18 | ZGBK-00026 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K19 | ZGBK-00027 | Кольцо уплотнительное (О-кольцо) | 12 |
