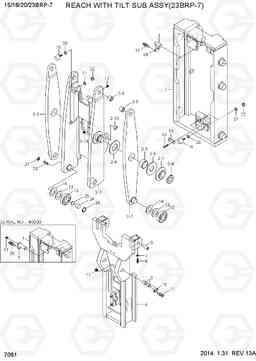

REACH WITH TILT SUB ASSY (23BRP-7) погрузчика электрического Hyundai 15/18/20/23BRP-7

Код подсистемы:7061

Наименование:REACH WITH TILT SUB ASSY (23BRP-7)

Версия:2014. 1.31 REV.14A

REACH WITH TILT SUB ASSY (23BRP-7) 15/18/20/23BRP-7

Поз.	Код	Наименование	Кол	Прим.
1	63HR-32013	достичь поддержки ва	1
1	63HR-32014	достичь поддержки ва	1
1	63HR-32015	REACH SUPPORT WA	1
1	63HR-32016	REACH SUPPORT WA	1
10	63HR-26402	Палец	2
11	S035-082026	Болт	2
11	S035-082026	Болт	6
12	61FY-18100	л / роликовый подшипник (99)	4	STD
12	61FY-18101	нагрузка R / BRG (99,0)	4	STD
12	61FY-18110	л / роликовый подшипник (98,7)	4	UNDERSIZE
12	61FY-18111	нагрузка R / BRG (98,7)	4	UNDERSIZE
12	61FY-18120	л / роликовый подшипник (99,3)	4	OVERSIZE
12	61FY-18121	нагрузка R / BRG (99,3)	4	OVERSIZE
13	5261101800	прокладка (0.5T)	4
14	5261101900	Прокладка регулировочная	4
15	5223026500	Стопор	1
16	S141-060162	Винт с потайной головкой	2
17	S651-060008	Масленка	4
19	5223018700	Резиновая подушка	4
2	63HR-34012	REACH ARM SUB ASSY	1
2-1	63HR-34103	ARM INNER WA	1
2-10	S731-020015	Втулка	2
2-14	S651-810008	Масленка	2
2-2	63HR-34201	ARM OUTER WA-LH	1
2-3	63HR-34301	ARM OUTER WA-RH	1
2-4	63HR-34401	Шайба упорная	2
2-5	63HR-34800	Втулка	2
2-6	63HR-34701	Шайба упорная	2
2-7	63HR-34502	гайка с фланцем	2
2-8	S211-08000B	гайка роликовый подшипник	2
2-9	Y810-025011	подшипник сферический	4
20	67HR-24100	Прокладка	8
21	S411-080002	Шайба пружинная	4
22	S203-081002	Гайка	4
23	S111-120306	Комплект винтов шестигранников (торцевой ключ)	2
24	61FY-27050	Втулка	2
25	61FY-27060	Задняя панель	2
26	S601-035004	Кольцо	2
27	S205-12100B	Гайка	2
28	S035-081526	Болт	2
29	63HR-26600	LOCK PLATE	2
3	63HR-26501	Палец	2
3	63HR-26502	Палец	2
4	63HR-22012	ва перевозки	1
5	63HR-26301	Палец	2
6	S112-080506	Комплект винтов шестигранников (торцевой ключ)	2
7	S205-081006	Гайка	2
9	S731-025030	Втулка	4
