REACH & TILT PIPING 2ND (23BRP-7) погрузчика электрического Hyundai 15/18/20/23BRP-7
REACH & TILT PIPING 2ND (23BRP-7) погрузчика электрического Hyundai 15/18/20/23BRP-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7240
Наименование:REACH & TILT PIPING 2ND (23BRP-7)
Версия:2014. 7.31 REV.14G

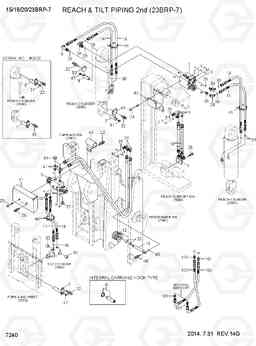

REACH & TILT PIPING 2ND (23BRP-7) 15/18/20/23BRP-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31FP-90100 | локоть ва | 1 | ||
| 101 | 33FY-90600 | Соединитель | 4 | ||
| 102 | 33HR-93300 | Рукав высокого давления (РВД) | 2 | ||
| 11 | 33HR-90702 | Крышка | 1 | ||
| 11 | 33HR-90704 | Крышка | 1 | ||
| 12 | 33HR-90801 | Шланг шкив | 1 | ||
| 13 | 33HR-90902 | Палец | 1 | ||
| 14 | 33HR-93110 | Рукав высокого давления (РВД) | 2 | ||
| 15 | 33HR-93120 | Рукав высокого давления (РВД) | 2 | ||
| 16 | 33HR-93130 | Рукав высокого давления (РВД) | 2 | ||
| 17 | P910-044009 | Шланг в сборе | 1 | ||
| 18 | P910-044010 | Шланг в сборе | 1 | ||
| 19 | P910-044014 | Шланг в сборе | 2 | ||
| 2 | 31HR-40010 | MANIFOLD ASSY-REACH | 1 | ||
| 2 | 31HR-40011 | Многообразие сборе охват | 1 | ||
| 2-1 | XKBL-00065 | SOLENOID V/V | 1 |
NOT SHOWN
|
|
| 2-1 | XKBL-00067 | SOLENOID V/V | 1 |
NOT SHOWN
|
|
| 2-2 | XKBL-00032 | Соленоид (электромагнитная катушка) | 1 |
NOT SHOWN
|
|
| 2-2 | XKBL-00068 | Соленоид (электромагнитная катушка) | 1 |
NOT SHOWN
|
|
| 22 | S035-082026 | Болт | 5 | ||
| 22 | S035-082026 | Болт | 10 | ||
| 24 | S035-083026 | Болт | 2 | ||
| 25 | S035-086526 | Болт | 2 | ||
| 26 | S037-102522 | Болт | 1 | ||
| 29 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 3 | 31HR-40020 | Многообразие наклона в сборе и S / S | 1 | ||
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 31 | S653-060008 | Масленка | 4 | ||
| 31 | S653-060008 | Масленка | 2 | ||
| 32 | S731-016015 | Втулка | 2 | ||
| 33 | 33HR-93200 | Втулка | 2 | ||
| 34 | X520-310001 | Штуцер 90 orfs | 4 | ||
| 35 | 33FY-90600 | Соединитель | 3 | ||
| 36 | S035-081526 | Болт | 4 | ||
| 36 | S035-081526 | Болт | 2 | ||
| 37 | P220-310102 | Заглушка | 2 | ||
| 39 | X850-515100 | Колено 90 поворотный, ORFS | 1 | ||
| 40 | X710-100102 | Крышка | 2 | ||
| 41 | 37HR-90600 | Тройник | 2 | ||
| 42 | 33HR-92501 | Охранник шланг | 1 | ||
| 44 | 33HR-91101 | Охранник шланг | 1 | ||
| 45 | 33HR-91500 | Вставка | 2 | ||
| 46 | S552-050203 | Зажим | 3 | ||
| 47 | S651-060008 | Масленка | 1 | ||
| 47 | S651-060008 | Масленка | 3 | ||
| 48 | S035-083526 | Болт | 2 | ||
| 49 | 33HR-91700 | LOCK PLATE | 2 | ||
| 50 | 33HR-91800 | LOCK PLATE | 2 | ||
| 6 | 33HR-90202 | Палец | 1 |
CARRIAGE H/TYPE
|
|
| 6 | 33HR-91600 | Палец | 1 |
INTEGRAL C/ H/TYPE
|
|
| 6 | S601-025004 | Кольцо | 1 |
INTEGRAL C/ H/TYPE
|
|
| 7 | 33HR-90301 | Палец | 2 | ||
| 7 | 33HR-90302 | Палец | 2 | ||
| 8 | 33HR-90401 | Палец | 2 | ||
| 8 | 33HR-90402 | Палец | 2 | ||
| 9 | 33HR-90541 | Колено 90 | 3 |
