3-SPOOL HYD PIPING (VF-MAST) погрузчика электрического Hyundai 15/18/20BT-9
3-SPOOL HYD PIPING (VF-MAST) погрузчика электрического Hyundai 15/18/20BT-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7180
Наименование:3-SPOOL HYD PIPING (VF-MAST)
Версия:2013. 4.30 REV.13D

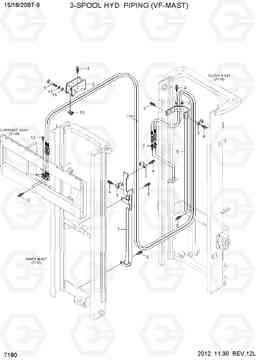

3-SPOOL HYD PIPING (VF-MAST) 15/18/20BT-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | X400-063068 | Шланг в сборе | 2 |
VF300
|
|
| 1 | X400-063074 | Шланг в сборе | 2 |
VF330
|
|
| 1 | X400-063078 | Шланг в сборе | 2 |
VF350
|
|
| 10 | 38FY-90301 | Шланг шкив | 5 | ||
| 10-2 | S731-007012 | дю куст | 2 |
NOT SHOWN
|
|
| 11 | 31HA-10260 | локоть ва | 2 | ||
| 12 | X710-100102 | Крышка | 2 | ||
| 13 | S035-103526 | Болт | 2 | ||
| 14 | S035-081526 | Болт | 2 | ||
| 15 | S411-060006 | Шайба пружинная | 5 | ||
| 16 | S403-06200B | Плоская шайба | 5 | ||
| 2 | 31B1-80200 | Соединитель | 2 | ||
| 3 | 33HN-90240 | Зажим | 4 | ||
| 4 | S035-063026 | Болт | 8 | ||
| 5 | 32FY-91900 | Руководство ва RH | 1 |
VF300
|
|
| 5 | 32FY-92900 | Руководство ва RH | 1 |
VF330
|
|
| 5 | 32FY-93900 | Руководство ва RH | 1 |
VF350
|
|
| 6 | S037-082026 | Болт | 5 | ||
| 7 | 38B1-91301 | Охранник ва RH | 1 | ||
| 8 | 37FY-92100 | Кронштейн | 1 | ||
| 9 | 3FFQ-93201 | Болт с шестигранной головкой (под шестигранник) | 5 |
