ELECTRIC погрузчика электрического Hyundai 15/18/20BT-7
ELECTRIC погрузчика электрического Hyundai 15/18/20BT-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010
Наименование:ELECTRIC
Версия:2012. 3.31 REV.12C

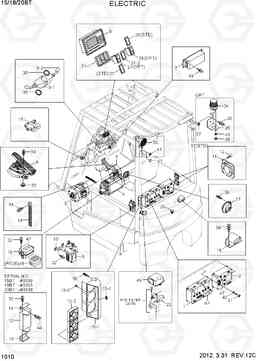

ELECTRIC 15/18/20BT-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21HE-78010 | инвертор dualac2 | 1 | ||
| 1-1 | 21FH-08040 | предохранитель 350а | 1 |
NOT SHOWN
|
|
| 10 | 310005130 | кронштейн SW200 | 1 | ||
| 11 | 21FY-72110 | вентилятор 612nghh | 2 | ||
| 12 | S151-040146 | SCREW-TAPPING | 8 | ||
| 13 | 21HE-72030 | FAN ASSY | 1 |
15BT
|
|
| 13 | 21FS-02091 | FAN ASSY | 1 |
15BT
|
|
| 13 | 21HE-72030 | FAN ASSY | 1 |
18BT
|
|
| 13 | 21FS-02091 | FAN ASSY | 1 |
18BT
|
|
| 13 | 21HE-72030 | FAN ASSY | 1 |
20BT
|
|
| 13 | 21FS-02091 | FAN ASSY | 1 |
20BT
|
|
| 13-1 | 71FP-11501 | DUCT | 1 |
15BT
|
|
| 13-1 | 71FP-11501 | DUCT | 1 |
18BT
|
|
| 13-1 | 71FP-11501 | DUCT | 1 |
20BT
|
|
| 13-2 | 21FS-02110 | вентилятор 612nghh | 3 |
15BT
|
|
| 13-2 | 21FS-02110 | вентилятор 612nghh | 3 |
18BT
|
|
| 13-2 | 21FS-02110 | вентилятор 612nghh | 3 |
20BT
|
|
| 13-3 | S151-040156 | SCREW-TAPPING | 12 |
15BT
|
|
| 13-3 | S151-040156 | SCREW-TAPPING | 12 |
18BT
|
|
| 13-3 | S151-040156 | SCREW-TAPPING | 12 |
20BT
|
|
| 13-4 | S681-100400 | Уплотнительная втулка | 1 |
15BT
|
|
| 13-4 | S681-100400 | Уплотнительная втулка | 1 |
18BT
|
|
| 13-4 | S681-100400 | Уплотнительная втулка | 1 |
20BT
|
|
| 14 | 21FH-12060 | Кронштейн вентилятора | 2 |
15BT
|
|
| 14 | 21FH-12060 | Кронштейн вентилятора | 2 |
18BT
|
|
| 14 | 21FH-12060 | Кронштейн вентилятора | 2 |
20BT
|
|
| 15 | 21FD-30311 | зуммер назад (12) | 1 | ||
| 15 | 21FD-30312 | зуммер назад | 1 |
15BT
|
|
| 15 | 21FD-30311 | зуммер назад (12) | 1 | ||
| 15 | 21FD-30312 | зуммер назад | 1 |
18BT
|
|
| 15 | 21FD-30311 | зуммер назад (12) | 1 | ||
| 15 | 21FD-30312 | зуммер назад | 1 |
20BT
|
|
| 16 | 21FH-72050 | Блок предохранителей в сборе | 1 |
15,W/O HEATING
|
|
| 16 | 21FH-72050 | Блок предохранителей в сборе | 1 |
18,W/O HEATING
|
|
| 16 | 21FH-72050 | Блок предохранителей в сборе | 1 |
20,W/O HEATING
|
|
| 16-1 | 21FH-72160 | Крышка и пропуск | 1 |
NOT SHOWN
|
|
| 16-2 | S841-101500 | предохранитель 15а | 3 |
NOT SHOWN
|
|
| 16-3 | S841-101000 | предохранитель 10А | 12 |
NOT SHOWN
|
|
| 17 | 21M8-00070 | Звуковой сигнал | 1 |
15BT
|
|
| 17 | 21M8-00071 | Звуковой сигнал | 1 |
15BT
|
|
| 17 | 21M8-00070 | Звуковой сигнал | 1 |
18BT
|
|
| 17 | 21M8-00071 | Звуковой сигнал | 1 |
18BT
|
|
| 17 | 21M8-00070 | Звуковой сигнал | 1 |
20BT
|
|
| 17 | 21M8-00071 | Звуковой сигнал | 1 |
20BT
|
|
| 18 | 21FY-72080 | ремень статический | 1 | ||
| 19 | 21FH-12050 | SWITCH ASSY парковка | 1 | ||
| 19-1 | 310006190 | Переключатель микро | 1 |
NOT SHOWN
|
|
| 19-2 | 21FH-15050 | Жгут р переключатель | 1 |
NOT SHOWN
|
|
| 2 | 21HE-78020 | инвертор ac2 | 1 | ||
| 2-1 | 21FH-08030 | Предохранитель (300a) | 1 |
NOT SHOWN
|
|
| 20 | B51830030 | датчик поворота рулевого | 1 |
15BT
|
|
| 20 | B51830030 | датчик поворота рулевого | 1 |
15BT
|
|
| 20 | B51830030 | датчик поворота рулевого | 1 |
18BT
|
|
| 20 | B51830030 | датчик поворота рулевого | 1 |
18BT
|
|
| 20 | B51830030 | датчик поворота рулевого | 1 |
20BT
|
|
| 20 | B51830030 | датчик поворота рулевого | 1 |
20BT
|
|
| 21 | 21FH-72071 | Втягивающее реле | 1 | ||
| 21-1 | 21F6-20220 | монтаж выключателя | 1 | ||
| 21-2 | 21E6-10460 | Крышка | 1 | ||
| 22 | 21E3-0011 | Реле | 1 |
15BT
|
|
| 22 | 21E3-0025 | Реле | 1 |
15BT
|
|
| 22 | 21E3-0011 | Реле | 1 |
18BT
|
|
| 22 | 21E3-0025 | Реле | 1 |
18BT
|
|
| 22 | 21E3-0011 | Реле | 1 |
20BT
|
|
| 22 | 21E3-0025 | Реле | 1 |
20BT
|
|
| 23 | 21M6-40052 | Прерыватель указателей поворота в сборе | 1 | ||
| 24 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20310 | лампа маяка, янтарь | 1 |
15BT
|
|
| 24 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20310 | лампа маяка, янтарь | 1 |
18BT
|
|
| 24 | 21FG-10810 | Строб лампа янтарного цвета | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20310 | лампа маяка, янтарь | 1 |
20BT
|
|
| 24 | F23842010 | Строб лампа красная | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20320 | лампа маяк, красный | 1 |
15BT
|
|
| 24 | F23842010 | Строб лампа красная | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20320 | лампа маяк, красный | 1 |
18BT
|
|
| 24 | F23842010 | Строб лампа красная | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20320 | лампа маяк, красный | 1 |
20BT
|
|
| 24 | 21FG-10820 | Строб лампа синяя | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20330 | лампа маяк, синий | 1 |
15BT
|
|
| 24 | 21FG-10820 | Строб лампа синяя | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20330 | лампа маяк, синий | 1 |
18BT
|
|
| 24 | 21FG-10820 | Строб лампа синяя | 1 |
BEACON LAMP
|
|
| 24 | 21HA-20330 | лампа маяк, синий | 1 |
20BT
|
|
| 25 | 21FH-72011 | Кронштейн маяк | 1 |
BEACON LAMP
|
|
| 25 | 21FH-72012 | кронштейн лампы маяк | 1 |
15BT
|
|
| 25 | 21FH-72011 | Кронштейн маяк | 1 |
BEACON LAMP
|
|
| 25 | 21FH-72012 | кронштейн лампы маяк | 1 |
18BT
|
|
| 25 | 21FH-72011 | Кронштейн маяк | 1 |
BEACON LAMP
|
|
| 25 | 21FH-72012 | кронштейн лампы маяк | 1 |
20BT
|
|
| 26 | F12840010 | LAMP SUB ASSY-WORK | 1 |
REAR WORK LAMP
|
|
| 26 | F12840011 | LAMP SUB ASSY-WORK | 1 |
15BT
|
|
| 26 | F12840010 | LAMP SUB ASSY-WORK | 1 |
REAR WORK LAMP
|
|
| 26 | F12840011 | LAMP SUB ASSY-WORK | 1 |
18BT
|
|
| 26 | F12840010 | LAMP SUB ASSY-WORK | 1 |
REAR WORK LAMP
|
|
| 26 | F12840011 | LAMP SUB ASSY-WORK | 1 |
20BT
|
|
| 26-1 | 21HA-12010 | лампа (12v 55w, h3) | 1 |
NOT SHOWN
|
|
| 27 | 21E6-10460 | Крышка | 1 |
STD
|
|
| 27 | 21M8-01120 | перейти ж / лампы (12) | 1 |
REAR WORK LAMP
|
|
| 28 | 21E6-10460 | Крышка | 1 |
STD
|
|
| 28 | 21M6-00400 | Переключатель маячка | 1 |
BEACON LAMP
|
|
| 3 | 21FY-72011 | тяговый, переменного тока | 2 |
SEE 1050
|
|
| 31 | S109-060556 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 32 | S132-061526 | SCREW-W/WASHER | 4 | ||
| 33 | S681-290400 | Уплотнительная втулка | 1 | ||
| 34 | S035-082026 | Болт | 3 | ||
| 35 | F12140020 | Уплотнительная втулка | 2 | ||
| 36 | S035-081526 | Болт | 6 | ||
| 37 | S661-250800 | Крышка резиновая | 1 |
STD
|
|
| 37 | S681-190400 | Уплотнительная втулка | 1 |
BEACON LAMP
|
|
| 38 | S035-082026 | Болт | 2 |
BEACON LAMP
|
|
| 39 | S205-041006 | Гайка | 3 |
15BT, B/LAMP
|
|
| 39 | S205-04100B | Гайка | 3 |
15BT, B/LAMP
|
|
| 39 | S205-041006 | Гайка | 3 |
18BT, B/LAMP
|
|
| 39 | S205-04100B | Гайка | 3 |
18BT, B/LAMP
|
|
| 39 | S205-041006 | Гайка | 3 |
20BT, B/LAMP
|
|
| 39 | S205-04100B | Гайка | 3 |
20BT, B/LAMP
|
|
| 4 | 21FY-72020 | Мотопомпы переменного тока | 1 |
SEE 1060
|
|
| 4 | 21FY-72100 | Мотопомпы переменного тока | 1 |
SEE 1060,FOR UL
|
|
| 41 | S661-250800 | Крышка резиновая | 1 |
STD
|
|
| 41 | S681-190400 | Уплотнительная втулка | 1 |
REAR WORK LAMP
|
|
| 43 | S411-060006 | Шайба пружинная | 10 | ||
| 44 | S131-041026 | SCREW-W/WASHER | 4 |
15BT
|
|
| 44 | S131-041026 | SCREW-W/WASHER | 4 |
18BT
|
|
| 44 | S131-041026 | SCREW-W/WASHER | 4 |
20BT
|
|
| 45 | S132-061256 | SCREW-W/WASHER | 4 | ||
| 46 | 21FH-02080 | Реле крышка | 1 |
15BT, FOR UL
|
|
| 46 | 21FH-02080 | Реле крышка | 1 |
18BT, FOR UL
|
|
| 46 | 21FH-02080 | Реле крышка | 1 |
20BT, FOR UL
|
|
| 47 | 91HE-00580 | Предупреждение ул | 3 |
15BT, FOR UL
|
|
| 47 | 91HE-00580 | Предупреждение ул | 3 |
18BT, FOR UL
|
|
| 47 | 91HE-00580 | Предупреждение ул | 3 |
20BT, FOR UL
|
|
| 48 | 21FY-72170 | Блок предохранителей в сборе | 1 |
15BT,HEATING
|
|
| 48 | 21FY-72170 | Блок предохранителей в сборе | 1 |
18BT,HEATING
|
|
| 48 | 21FY-72170 | Блок предохранителей в сборе | 1 |
20BT,HEATING
|
|
| 5 | 21HE-73011 | DISPLAY | 1 | ||
| 6 | 21FY-78170 | ACCELERATOR ASSY | 1 | ||
| 6 | 21FY-78171 | ACCELERATOR ASSY | 1 |
15BT
|
|
| 6 | 21FY-78170 | ACCELERATOR ASSY | 1 | ||
| 6 | 21FY-78171 | ACCELERATOR ASSY | 1 |
18BT
|
|
| 6 | 21FY-78170 | ACCELERATOR ASSY | 1 | ||
| 6 | 21FY-78171 | ACCELERATOR ASSY | 1 |
20BT
|
|
| 7 | 21FH-72260 | DC DC преобразователь | 1 | ||
| 8 | B51830010 | комбинированный переключатель | 1 | ||
| 8-1 | ZTAB-00001 | FWD и оборотов переключатель | 1 | ||
| 8-2 | ZTAB-00002 | комбинированный переключатель | 1 | ||
| 9 | 21FY-72090 | контактор sw200b | 1 | ||
| N20 | 21FY-92090 | датчик поворота рулевого | 1 |
15BT
|
|
| N20 | 21FY-92090 | датчик поворота рулевого | 1 |
18BT
|
|
| N20 | 21FY-92090 | датчик поворота рулевого | 1 |
20BT
|
