Каталог запчастей
-
Hyundai
-
15/18/20BT-7
- Гидроразводка (гидросистема)
Гидроразводка (гидросистема) погрузчика электрического Hyundai 15/18/20BT-7
Гидроразводка (гидросистема) погрузчика электрического Hyundai 15/18/20BT-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2040
Наименование:MAIN HYDRAULIC PIPING
Версия:2011. 8.31 REV.11H

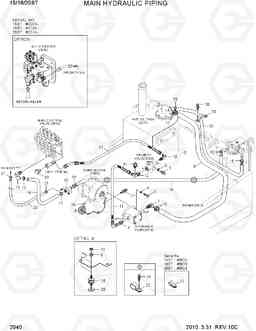

MAIN HYDRAULIC PIPING 15/18/20BT-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | S572-480006 | Зажим | 4 | ||
| 11 | P930-085005 | Шланг в сборе | 1 | ||
| 12 | 31FW-20070 | Колено 90 | 1 | ||
| 13 | 31FY-20510 | Колено 90 долго | 1 | ||
| 14 | P760-033034 | Рукав высокого давления (РВД) | 1 |
15BT
|
|
| 14 | P760-033030 | Рукав высокого давления (РВД) | 1 |
15BT, M-LEVER
|
|
| 14 | P760-033037 | Рукав высокого давления (РВД) | 1 |
15BT, F-LEVER
|
|
| 14 | P760-033034 | Рукав высокого давления (РВД) | 1 |
18BT
|
|
| 14 | P760-033030 | Рукав высокого давления (РВД) | 1 |
18BT, M-LEVER
|
|
| 14 | P760-033037 | Рукав высокого давления (РВД) | 1 |
18BT, F-LEVER
|
|
| 14 | P760-033034 | Рукав высокого давления (РВД) | 1 |
20BT
|
|
| 14 | P760-033030 | Рукав высокого давления (РВД) | 1 |
20BT, M-LEVER
|
|
| 14 | P760-033037 | Рукав высокого давления (РВД) | 1 |
20BT, F-LEVER
|
|
| 15 | S520-032000 | Зажим | 6 | ||
| 16 | P760-033140 | Рукав высокого давления (РВД) | 1 |
15BT
|
|
| 16 | P760-033135 | Рукав высокого давления (РВД) | 1 |
15BT
|
|
| 16 | P760-033150 | Рукав высокого давления (РВД) | 1 |
18BT
|
|
| 16 | P760-033140 | Рукав высокого давления (РВД) | 1 |
18BT
|
|
| 16 | P760-033150 | Рукав высокого давления (РВД) | 1 |
20BT
|
|
| 16 | P760-033140 | Рукав высокого давления (РВД) | 1 |
20BT
|
|
| 17 | P933-085012 | Шланг в сборе | 1 |
15BT
|
|
| 17 | P923-085012 | Шланг в сборе | 1 |
15BT
|
|
| 17 | P923-085013 | Шланг в сборе | 1 |
15BT
|
|
| 17 | P933-085012 | Шланг в сборе | 1 |
18BT
|
|
| 17 | P923-085012 | Шланг в сборе | 1 |
18BT
|
|
| 17 | P923-085013 | Шланг в сборе | 1 |
18BT
|
|
| 17 | P933-085012 | Шланг в сборе | 1 |
20BT
|
|
| 17 | P923-085012 | Шланг в сборе | 1 |
20BT
|
|
| 17 | P923-085013 | Шланг в сборе | 1 |
20BT
|
|
| 18 | 31HE-20020 | тройник | 1 |
15BT
|
|
| 18 | 31HE-20021 | тройник | 1 |
15BT
|
|
| 18 | 31HE-20020 | тройник | 1 |
18BT
|
|
| 18 | 31HE-20021 | тройник | 1 |
18BT
|
|
| 18 | 31HE-20020 | тройник | 1 |
20BT
|
|
| 18 | 31HE-20021 | тройник | 1 |
20BT
|
|
| 19 | 31FY-20540 | Колено 90 | 1 |
15BT
|
|
| 19 | 31FH-20550 | Вернуться Elbow | 1 |
15BT
|
|
| 19 | 31FY-20540 | Колено 90 | 1 |
18BT
|
|
| 19 | 31FH-20550 | Вернуться Elbow | 1 |
18BT
|
|
| 19 | 31FY-20540 | Колено 90 | 1 |
20BT
|
|
| 19 | 31FH-20550 | Вернуться Elbow | 1 |
20BT
|
|
| 20 | 31FA-10440 | резиновый шланг низкого | 1 |
15BT
|
|
| 20 | 31FA-10830 | Шланг резиновый низкой | 1 |
15BT
|
|
| 20 | 31FA-10490 | RUBBER HOSE | 1 |
15BT
|
|
| 20 | 31FA-10540 | RUBBER HOSE | 1 |
15BT
|
|
| 20 | 31FA-10440 | резиновый шланг низкого | 1 |
18BT
|
|
| 20 | 31FA-10830 | Шланг резиновый низкой | 1 |
18BT
|
|
| 20 | 31FA-10490 | RUBBER HOSE | 1 |
18BT
|
|
| 20 | 31FA-10540 | RUBBER HOSE | 1 |
18BT
|
|
| 20 | 31FA-10440 | резиновый шланг низкого | 1 |
20BT
|
|
| 20 | 31FA-10830 | Шланг резиновый низкой | 1 |
20BT
|
|
| 20 | 31FA-10490 | RUBBER HOSE | 1 |
20BT
|
|
| 20 | 31FA-10530 | Шланг | 1 |
20BT
|
|
| 21 | S520-027000 | Зажим | 2 | ||
| 22 | S543-300002 | Зажим трубки | 2 |
15BT
|
|
| 22 | 81FT-80010 | хомут трубы | 2 |
15BT
|
|
| 22 | S543-300002 | Зажим трубки | 2 |
18BT
|
|
| 22 | 81FT-80010 | хомут трубы | 2 |
18BT
|
|
| 22 | S543-300002 | Зажим трубки | 2 |
20BT
|
|
| 22 | 81FT-80010 | хомут трубы | 2 |
20BT
|
|
| 23 | 6600362800 | Зажим | 1 | ||
| 24 | 31FY-20520 | Кронштейн гидрокси двигателя | 1 | ||
| 25 | 1191000300 | CUSHION | 4 | ||
| 26 | S205-081006 | Гайка | 4 | ||
| 27 | S037-102026 | Болт | 4 | ||
| 28 | S035-081526 | Болт | 4 | ||
| 29 | F23600280-DA | Шайба специальная | 2 | ||
| 3 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30 | P760-033110 | Рукав высокого давления (РВД) | 1 | ||
| 31 | 81FD-30030 | Муфта датчик | 1 | ||
| 32 | P220-310102 | Заглушка | 1 |
15BT
|
|
| 32 | P220-310102 | Заглушка | 1 |
18BT
|
|
| 32 | P220-310102 | Заглушка | 1 |
20BT
|
|
| 4 | S411-100006 | Шайба пружинная | 2 | ||
| 5 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 6 | 31FG-20090 | Соединитель | 1 | ||
| 7 | 31FY-20532 | Колено 90 | 1 | ||
| 8 | S411-080006 | Шайба пружинная | 5 | ||
| 9 | P760-053190 | Рукав высокого давления (РВД) | 1 |
15BT
|
|
| 9 | P760-053195 | Рукав высокого давления (РВД) | 1 |
15BT
|
|
| 9 | P760-053200 | Рукав высокого давления (РВД) | 1 |
18BT
|
|
| 9 | P760-053205 | Рукав высокого давления (РВД) | 1 |
18BT
|
|
| 9 | P760-053200 | Рукав высокого давления (РВД) | 1 |
20BT
|
|
| 9 | P760-053205 | Рукав высокого давления (РВД) | 1 |
20BT
|
