TILT HYDRAULIC PIPING погрузчика электрического Hyundai 15/18/20BT-7
TILT HYDRAULIC PIPING погрузчика электрического Hyundai 15/18/20BT-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:TILT HYDRAULIC PIPING
Версия:2013. 3.31 REV.13C

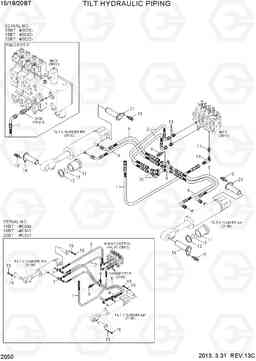

TILT HYDRAULIC PIPING 15/18/20BT-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P933-085024 | Шланг в сборе | 1 |
STD, 15BT
|
|
| 1 | P933-085023 | Шланг в сборе | 1 |
STD, 15BT
|
|
| 1 | P933-085023 | Шланг в сборе | 1 |
FINGERTIP,15BT
|
|
| 1 | P933-085024 | Шланг в сборе | 1 |
STD, 18BT
|
|
| 1 | P933-085023 | Шланг в сборе | 1 |
STD, 18BT
|
|
| 1 | P933-085023 | Шланг в сборе | 1 |
FINGERTIP,18BT
|
|
| 1 | P933-085024 | Шланг в сборе | 1 |
STD, 20BT
|
|
| 1 | P933-085023 | Шланг в сборе | 1 |
STD, 20BT
|
|
| 1 | P933-085023 | Шланг в сборе | 1 |
FINGERTIP,20BT
|
|
| 1 | P913-085022 | Шланг в сборе | 1 |
STD, 15BT
|
|
| 1 | P913-085019 | Шланг в сборе | 1 |
STD, 15BT
|
|
| 1 | P913-085020 | HOSE ASSY ORFS, THD (0x0) | 1 |
STD, 15BT
|
|
| 1 | P913-085022 | Шланг в сборе | 1 |
STD, 18BT
|
|
| 1 | P913-085019 | Шланг в сборе | 1 |
STD, 18BT
|
|
| 1 | P913-085020 | HOSE ASSY ORFS, THD (0x0) | 1 |
STD, 18BT
|
|
| 1 | P913-085022 | Шланг в сборе | 1 |
STD, 20BT
|
|
| 1 | P913-085019 | Шланг в сборе | 1 |
STD, 20BT
|
|
| 1 | P913-085020 | HOSE ASSY ORFS, THD (0x0) | 1 |
STD, 20BT
|
|
| 11 | 31FY-70510 | прокладка наклона цил (5б) 56mm | 2 |
15BT,SEE 3130
|
|
| 11 | 31FY-70511 | SPACER-TILT CYL-56MM | 2 |
15BT,SEE 3130
|
|
| 11 | 31FY-70510 | прокладка наклона цил (5б) 56mm | 2 |
18BT,SEE 3130
|
|
| 11 | 31FY-70511 | SPACER-TILT CYL-56MM | 2 |
18BT,SEE 3130
|
|
| 11 | 31FY-70510 | прокладка наклона цил (5б) 56mm | 2 |
20BT,SEE 3130
|
|
| 11 | 31FY-70511 | SPACER-TILT CYL-56MM | 2 |
20BT,SEE 3130
|
|
| 12 | 31FE-70210 | Прокладка регулировочная | AR | ||
| 13 | S631-030004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | FHC1002200 | Палец | 2 | ||
| 15 | S017-120206 | Болт с шестигранной головкой (под шестигранник) | 4 |
15BT
|
|
| 15 | S035-102026 | Болт | 4 |
15BT
|
|
| 15 | S017-120206 | Болт с шестигранной головкой (под шестигранник) | 4 |
18BT
|
|
| 15 | S035-102026 | Болт | 4 |
18BT
|
|
| 15 | S017-120206 | Болт с шестигранной головкой (под шестигранник) | 4 |
20BT
|
|
| 15 | S035-102026 | Болт | 4 |
20BT
|
|
| 16 | S411-120006 | Шайба пружинная | 4 |
15BT
|
|
| 16 | S411-120006 | Шайба пружинная | 4 |
18BT
|
|
| 16 | S411-120006 | Шайба пружинная | 4 |
20BT
|
|
| 17 | 31FG-20110 | Соединитель | 1 |
15BT
|
|
| 17 | 31FG-20110 | Соединитель | 1 |
18BT
|
|
| 17 | 31FG-20110 | Соединитель | 1 |
20BT
|
|
| 18 | 31HG-90120 | Соединитель | 2 |
15BT
|
|
| 18 | 31HG-90120 | Соединитель | 2 |
18BT
|
|
| 18 | 31HG-90120 | Соединитель | 2 |
20BT
|
|
| 19 | 31FY-20540 | Колено 90 | 1 |
15BT
|
|
| 19 | 31FY-20540 | Колено 90 | 1 |
18BT
|
|
| 19 | 31FY-20540 | Колено 90 | 1 |
20BT
|
|
| 2 | P930-044010 | Шланг в сборе | 1 |
15BT
|
|
| 2 | P930-044010 | Шланг в сборе | 2 |
15BT
|
|
| 2 | P930-044010 | Шланг в сборе | 1 |
18BT
|
|
| 2 | P930-044010 | Шланг в сборе | 2 |
18BT
|
|
| 2 | P930-044010 | Шланг в сборе | 1 |
20BT
|
|
| 2 | P930-044010 | Шланг в сборе | 2 |
20BT
|
|
| 20 | X850-515100 | Колено 90 поворотный, ORFS | 2 |
15BT
|
|
| 20 | X850-515100 | Колено 90 поворотный, ORFS | 2 |
18BT
|
|
| 20 | X850-515100 | Колено 90 поворотный, ORFS | 2 |
20BT
|
|
| 21 | 61HE-18000 | Палец | 2 | ||
| 3 | P930-044006 | Шланг в сборе | 1 |
15BT
|
|
| 3 | P930-044006 | Шланг в сборе | 1 |
18BT
|
|
| 3 | P930-044006 | Шланг в сборе | 1 |
20BT
|
|
| 4 | P930-044018 | Шланг в сборе | 1 |
15BT
|
|
| 4 | P930-044009 | Шланг в сборе | 2 |
15BT
|
|
| 4 | P930-044018 | Шланг в сборе | 1 |
18BT
|
|
| 4 | P930-044009 | Шланг в сборе | 2 |
18BT
|
|
| 4 | P930-044018 | Шланг в сборе | 1 |
20BT
|
|
| 4 | P930-044009 | Шланг в сборе | 2 |
20BT
|
|
| 5 | P930-044014 | Шланг в сборе | 1 |
15BT
|
|
| 5 | P930-044007 | Шланг в сборе | 2 |
15BT
|
|
| 5 | P930-044014 | Шланг в сборе | 1 |
18BT
|
|
| 5 | P930-044007 | Шланг в сборе | 2 |
18BT
|
|
| 5 | P930-044014 | Шланг в сборе | 1 |
20BT
|
|
| 5 | P930-044007 | Шланг в сборе | 2 |
20BT
|
|
| 6 | X850-515100 | Колено 90 поворотный, ORFS | 2 |
15BT
|
|
| 6 | X850-515100 | Колено 90 поворотный, ORFS | 2 |
18BT
|
|
| 6 | X850-515100 | Колено 90 поворотный, ORFS | 2 |
20BT
|
|
| 7 | X840-515151 | Переходник | 2 |
15BT
|
|
| 7 | X840-515151 | Переходник | 2 |
18BT
|
|
| 7 | X840-515151 | Переходник | 2 |
20BT
|
|
| 8 | 31L6-02460 | Зажим трубки | 1 |
15BT
|
|
| 8 | 31FY-70520 | TEE | 1 |
15BT
|
|
| 8 | 31L6-02460 | Зажим трубки | 1 |
18BT
|
|
| 8 | 31FY-70520 | TEE | 1 |
18BT
|
|
| 8 | 31L6-02460 | Зажим трубки | 1 |
20BT
|
|
| 8 | 31FY-70520 | TEE | 1 |
20BT
|
|
| 9 | S035-081526 | Болт | 1 |
15BT
|
|
| 9 | S035-082526 | Болт | 1 |
15BT
|
|
| 9 | S035-081526 | Болт | 1 |
18BT
|
|
| 9 | S035-082526 | Болт | 1 |
18BT
|
|
| 9 | S035-081526 | Болт | 1 |
20BT
|
|
| 9 | S035-082526 | Болт | 1 |
20BT
|
