Каталог запчастей
-
Hyundai
-
15/18/20BT-7
- OUTER PANEL 2
OUTER PANEL 2 погрузчика электрического Hyundai 15/18/20BT-7
OUTER PANEL 2 погрузчика электрического Hyundai 15/18/20BT-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:OUTER PANEL 2
Версия:2011. 9.30 REV.11J

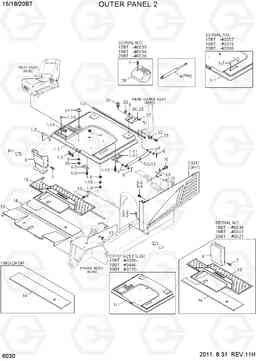

OUTER PANEL 2 15/18/20BT-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71HE-11002 | Крышка аккумулятора с / в сборе | 1 |
15BT
|
|
| 1 | 71HE-11003 | Крышка аккумулятора с / в сборе | 1 |
15BT
|
|
| 1 | 71HE-11004 | Крышка аккумулятора с / в сборе | 1 |
15BT
|
|
| 1 | 71HE-11060 | Крышка аккумулятора с / в сборе | 1 |
15,OPTION SEAT
|
|
| 1 | 71HE-12002 | Крышка аккумулятора с / в сборе | 1 |
18BT
|
|
| 1 | 71HE-12003 | Крышка аккумулятора с / в сборе | 1 |
18BT
|
|
| 1 | 71HE-12060 | Крышка аккумулятора с / в сборе | 1 |
18,OPTION SEAT
|
|
| 1 | 71HE-12002 | Крышка аккумулятора с / в сборе | 1 |
20BT
|
|
| 1 | 71HE-12003 | Крышка аккумулятора с / в сборе | 1 |
20BT
|
|
| 1 | 71HE-12060 | Крышка аккумулятора с / в сборе | 1 |
20,OPTION SEAT
|
|
| 1-1 | 71HE-11011 | BATTERY COVER | 1 |
15BT
|
|
| 1-1 | 71HE-11012 | BATTERY COVER | 1 |
15BT
|
|
| 1-1 | 71HE-11013 | BATTERY COVER | 1 |
15BT
|
|
| 1-1 | 71HE-11070 | BATTERY COVER | 1 |
15,OPTION SEAT
|
|
| 1-1 | 71HE-12011 | BATTERY COVER | 1 |
18BT
|
|
| 1-1 | 71HE-12012 | BATTERY COVER | 1 |
18BT
|
|
| 1-1 | 71HE-12070 | BATTERY COVER | 1 |
18,OPTION SEAT
|
|
| 1-1 | 71HE-12011 | BATTERY COVER | 1 |
20BT
|
|
| 1-1 | 71HE-12012 | BATTERY COVER | 1 |
20BT
|
|
| 1-1 | 71HE-12070 | BATTERY COVER | 1 |
20,OPTION SEAT
|
|
| 1-10 | S411-080006 | Шайба пружинная | 2 | ||
| 1-11 | 71HE-10021 | BRACKET-LH SPRING | 1 |
15BT
|
|
| 1-11 | 71HE-12020 | BRACKET-LH SPRING | 1 |
18/20BT
|
|
| 1-12 | 71HE-10031 | BRACKET-RH SPRING | 1 |
15BT
|
|
| 1-12 | 71HE-12030 | BRACKET-RH SPRING | 1 |
18/20BT
|
|
| 1-13 | S035-062026 | Болт | 4 | ||
| 1-14 | 71FH-10181 | Скоба (хомут) | 1 | ||
| 1-15 | 9055000309 | RIVET | 2 | ||
| 1-2 | S772-010000 | Уплотнитель | 1 | ||
| 1-3 | 71FH-10380 | защелки в сборе | 1 | ||
| 1-4 | S681-230800 | Уплотнительная втулка | 1 |
15BT
|
|
| 1-4 | S681-410800 | Уплотнительная втулка | 1 |
15BT
|
|
| 1-4 | S681-230800 | Уплотнительная втулка | 1 |
18BT
|
|
| 1-4 | S681-410800 | Уплотнительная втулка | 1 |
18BT
|
|
| 1-4 | S681-230800 | Уплотнительная втулка | 1 |
20BT
|
|
| 1-4 | S681-410800 | Уплотнительная втулка | 1 |
20BT
|
|
| 1-5 | F12100190 | CUSHION | 2 | ||
| 1-6 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 1-7 | 71FH-10140 | HANDLE | 1 | ||
| 1-8 | S205-08100B | Гайка | 2 | ||
| 1-9 | S403-082006 | Плоская шайба | 2 | ||
| 10 | 71FH-10190 | Кронштейн замок | 1 | ||
| 11 | S179-060156 | Винт (торцевой ключ) | 2 | ||
| 12 | S661-400800 | Крышка резиновая | 2 | ||
| 13 | 71FY-11053 | плиты перекрытия спереди | 1 | ||
| 14 | 71FY-11062 | плиты перекрытия заднего | 1 |
15BT
|
|
| 14 | 71FY-11063 | плиты перекрытия заднего | 1 |
15BT
|
|
| 14 | 71FY-11062 | плиты перекрытия заднего | 1 |
18BT
|
|
| 14 | 71FY-11063 | плиты перекрытия заднего | 1 |
18BT
|
|
| 14 | 71FY-11062 | плиты перекрытия заднего | 1 |
20BT
|
|
| 14 | 71FY-11063 | плиты перекрытия заднего | 1 |
20BT
|
|
| 14 | 71FY-11080 | плиты перекрытия заднего | 1 |
15BT,FINGERTIP
|
|
| 14 | 71FY-11080 | плиты перекрытия заднего | 1 |
18BT,FINGERTIP
|
|
| 14 | 71FY-11080 | плиты перекрытия заднего | 1 |
20BT,FINGERTIP
|
|
| 15 | 71HE-10071 | коврик | 1 |
15BT
|
|
| 15 | 71HE-10072 | коврик | 1 |
15BT
|
|
| 15 | 71HE-10071 | коврик | 1 |
18BT
|
|
| 15 | 71HE-10072 | коврик | 1 |
18BT
|
|
| 15 | 71HE-10071 | коврик | 1 |
20BT
|
|
| 15 | 71HE-10072 | коврик | 1 |
20BT
|
|
| 16 | S035-082556 | Болт | 1 | ||
| 17 | 71FH-10230 | Крышка | 1 | ||
| 18 | 71FH-10280 | STOPPER-BATTERY | 1 | ||
| 19 | B51110220 | Скоба (хомут) | 1 | ||
| 2 | 71HE-10200 | Боковая крышка LH | 1 |
15BT
|
|
| 2 | 71HE-10101 | Боковая крышка LH | 1 |
18/20BT
|
|
| 2-2 | S491-080222 | Палец | 2 | ||
| 2-4 | S132-061256 | SCREW-W/WASHER | 2 | ||
| 20 | S275-08000B | Гайка самоблокирующаяся | 6 | ||
| 22 | 71MH-54290 | штангодержатель | 2 | ||
| 22 | 71FH-16240 | HOLDER | 2 |
15BT
|
|
| 22 | 71MH-54290 | штангодержатель | 2 | ||
| 22 | 71FH-16240 | HOLDER | 2 |
18BT
|
|
| 22 | 71MH-54290 | штангодержатель | 2 | ||
| 22 | 71FH-16240 | HOLDER | 2 |
20BT
|
|
| 23 | S131-051046 | SCREW-W/WASHER | 2 | ||
| 24 | 71HE-10121 | Петля LH | 1 | ||
| 25 | 71HE-10131 | петли RH | 1 | ||
| 26 | S035-083056 | Болт | 4 | ||
| 27 | S403-10200B | Плоская шайба | 2 | ||
| 28 | 71FH-16211 | UPPER COVER | 1 |
15BT
|
|
| 28 | 71FH-16211 | UPPER COVER | 1 |
18BT
|
|
| 28 | 71FH-16211 | UPPER COVER | 1 |
20BT
|
|
| 3 | 71HE-10210 | Боковая крышка RH | 1 |
15BT
|
|
| 3 | 71HE-10111 | Боковая крышка RH | 1 |
18/20BT
|
|
| 3-2 | S491-080222 | Палец | 2 | ||
| 3-4 | S132-061256 | SCREW-W/WASHER | 2 | ||
| 4 | 71HE-12300 | GAS SPRING | 1 |
15BT
|
|
| 4 | 71HE-12301 | GAS SPRING | 1 |
15BT
|
|
| 4 | 71HE-12300 | GAS SPRING | 1 |
18BT
|
|
| 4 | 71HE-12301 | GAS SPRING | 1 |
18BT
|
|
| 4 | 71HE-12300 | GAS SPRING | 1 |
20BT
|
|
| 4 | 71HE-12301 | GAS SPRING | 1 |
20BT
|
|
| 5 | 71HE-12051 | GAS SPRING | 1 |
15BT
|
|
| 5 | 71HE-12052 | GAS SPRING | 1 |
15BT
|
|
| 5 | 71HE-12051 | GAS SPRING | 1 |
18BT
|
|
| 5 | 71HE-12052 | GAS SPRING | 1 |
18BT
|
|
| 5 | 71HE-12051 | GAS SPRING | 1 |
20BT
|
|
| 5 | 71HE-12052 | GAS SPRING | 1 |
20BT
|
|
| 6 | B51110112 | задвижка ВВЛ | 1 |
15BT
|
|
| 6 | 71FH-16201 | Крышка гидрораспределителя | 1 |
15BT
|
|
| 6 | B51110112 | задвижка ВВЛ | 1 |
18BT
|
|
| 6 | 71FH-16201 | Крышка гидрораспределителя | 1 |
18BT
|
|
| 6 | B51110112 | задвижка ВВЛ | 1 |
20BT
|
|
| 6 | 71FH-16201 | Крышка гидрораспределителя | 1 |
20BT
|
|
| 7 | S132-061546 | SCREW-W/WASHER | 4 |
15BT
|
|
| 7 | S002-06015B | SCREW-TRUS HEAD | 6 |
15BT
|
|
| 7 | S002-06015B | SCREW-TRUS HEAD | 4 |
15BT
|
|
| 7 | S132-061546 | SCREW-W/WASHER | 4 |
18BT
|
|
| 7 | S002-06015B | SCREW-TRUS HEAD | 6 |
18BT
|
|
| 7 | S002-06015B | SCREW-TRUS HEAD | 4 |
18BT
|
|
| 7 | S132-061546 | SCREW-W/WASHER | 4 |
20BT
|
|
| 7 | S002-06015B | SCREW-TRUS HEAD | 6 |
20BT
|
|
| 7 | S002-06015B | SCREW-TRUS HEAD | 4 |
20BT
|
|
| 8 | S461-080206 | Палец | 4 | ||
| 9 | S403-082006 | Плоская шайба | 12 |
