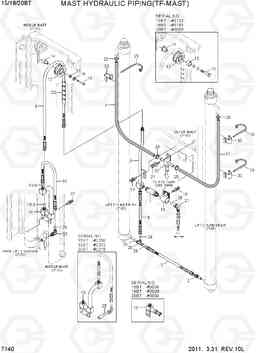

MAST HYDRAULIC PIPING (TF-MAST) погрузчика электрического Hyundai 15/18/20BT-7
MAST HYDRAULIC PIPING (TF-MAST) погрузчика электрического Hyundai 15/18/20BT-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7140
Наименование:MAST HYDRAULIC PIPING (TF-MAST)
Версия:2010. 1.31 REV.10A
MAST HYDRAULIC PIPING (TF-MAST) 15/18/20BT-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31FJ-05100 | Регулятор расхода клапана | 1 | ||
| 10 | 33FY-84001 | Трубка | 1 |
15BT
|
|
| 10 | 33FY-84002 | Трубка | 1 |
15BT
|
|
| 10 | 33FY-84003 | Трубка | 1 |
15BT
|
|
| 10 | 33FY-84001 | Трубка | 1 |
18BT
|
|
| 10 | 33FY-84002 | Трубка | 1 |
18BT
|
|
| 10 | 33FY-84003 | Трубка | 1 |
18BT
|
|
| 10 | 33FY-84001 | Трубка | 1 |
20BT
|
|
| 10 | 33FY-84002 | Трубка | 1 |
20BT
|
|
| 10 | 33FY-84003 | Трубка | 1 |
20BT
|
|
| 10-1 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
15BT
|
|
| 10-1 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
18BT
|
|
| 10-1 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
20BT
|
|
| 11 | P760-013085 | Рукав высокого давления (РВД) | 2 |
TF370
|
|
| 11 | P760-013095 | Рукав высокого давления (РВД) | 2 |
TF400
|
|
| 11 | P760-013105 | Рукав высокого давления (РВД) | 2 |
TF430
|
|
| 11 | P760-013115 | Рукав высокого давления (РВД) | 2 |
TF450
|
|
| 11 | P760-013120 | Рукав высокого давления (РВД) | 2 |
TF470
|
|
| 11 | P760-013130 | Рукав высокого давления (РВД) | 2 |
TF500
|
|
| 11 | P760-013150 | Рукав высокого давления (РВД) | 2 |
TF550
|
|
| 11 | P760-013170 | Рукав высокого давления (РВД) | 2 |
TF600
|
|
| 11 | P760-013190 | Рукав высокого давления (РВД) | 2 |
TF650
|
|
| 11 | P760-013210 | Рукав высокого давления (РВД) | 2 |
TF700
|
|
| 12 | FMB0200610 | Шланг шкив | 1 |
15BT
|
|
| 12 | 33HH-80500 | Шланг шкив | 1 |
15BT
|
|
| 12 | FMB0200610 | Шланг шкив | 1 |
18BT
|
|
| 12 | 33HH-80500 | Шланг шкив | 1 |
18BT
|
|
| 12 | FMB0200610 | Шланг шкив | 1 |
20BT
|
|
| 12 | 33HH-80500 | Шланг шкив | 1 |
20BT
|
|
| 13 | S731-020025 | Втулка | 1 |
15BT
|
|
| 13 | S731-020025 | Втулка | 1 |
15BT
|
|
| 13 | S731-020025 | Втулка | 1 |
18BT
|
|
| 13 | S731-020025 | Втулка | 1 |
18BT
|
|
| 13 | S731-020025 | Втулка | 1 |
20BT
|
|
| 13 | S731-020025 | Втулка | 1 |
20BT
|
|
| 14 | 33FY-85000 | контактный шланг шкив | 1 |
15BT
|
|
| 14 | 31FV-90150 | контактный шланг шкив | 1 |
15BT
|
|
| 14 | 33FY-85000 | контактный шланг шкив | 1 |
18BT
|
|
| 14 | 31FV-90150 | контактный шланг шкив | 1 |
18BT
|
|
| 14 | 33FY-85000 | контактный шланг шкив | 1 |
20BT
|
|
| 14 | 31FV-90150 | контактный шланг шкив | 1 |
20BT
|
|
| 15 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 |
15BT
|
|
| 15 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 1 |
15BT
|
|
| 15 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 |
18BT
|
|
| 15 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 1 |
18BT
|
|
| 15 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 |
20BT
|
|
| 15 | S017-120456 | Болт с шестигранной головкой (под шестигранник) | 1 |
20BT
|
|
| 16 | S411-120006 | Шайба пружинная | 1 | ||
| 17 | S441-12000B | Шайба | 1 | ||
| 18 | F12500182 | Зажим F / рег | 1 | ||
| 19 | S035-082036 | Болт | 4 | ||
| 2 | 31FG-05200 | вниз предохранительный клапан | 1 | ||
| 20 | X820-085353 | Тройник | 1 | ||
| 21 | X850-535300 | Колено 90, поворотный, ORFS | 1 | ||
| 22 | 31FG-80501 | возвращение тройник | 1 |
15BT
|
|
| 22 | 31HN-80500 | возвращение тройник | 1 |
15BT
|
|
| 22 | 31FG-80501 | возвращение тройник | 1 |
18BT
|
|
| 22 | 31HN-80500 | возвращение тройник | 1 |
18BT
|
|
| 22 | 31FG-80501 | возвращение тройник | 1 |
20BT
|
|
| 22 | 31HN-80500 | возвращение тройник | 1 |
20BT
|
|
| 23 | X520-110016 | Штуцер 90 orfs | 1 |
15BT
|
|
| 23 | 33HH-80130 | Штуцер 90 orfs | 1 |
15BT
|
|
| 23 | X520-110016 | Штуцер 90 orfs | 1 |
18BT
|
|
| 23 | 33HH-80130 | Штуцер 90 orfs | 1 |
18BT
|
|
| 23 | X520-110016 | Штуцер 90 orfs | 1 |
20BT
|
|
| 23 | 33HH-80130 | Штуцер 90 orfs | 1 |
20BT
|
|
| 24 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
15BT
|
|
| 25 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
18BT
|
|
| 25 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
20BT
|
|
| 26 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 27 | S037-102026 | Болт | 2 |
15BT
|
|
| 27 | S037-102526 | Болт | 2 |
15BT
|
|
| 27 | S037-102026 | Болт | 2 |
18BT
|
|
| 27 | S037-102526 | Болт | 2 |
18BT
|
|
| 27 | S037-102026 | Болт | 2 |
20BT
|
|
| 27 | S037-102526 | Болт | 2 |
20BT
|
|
| 28 | 33HA-83350 | хомут | 4 |
15BT
|
|
| 28 | 33HA-83340 | хомут | 4 |
15BT
|
|
| 28 | 33HA-83350 | хомут | 4 |
18BT
|
|
| 28 | 33HA-83340 | хомут | 4 |
18BT
|
|
| 28 | 33HA-83350 | хомут | 4 |
20BT
|
|
| 28 | 33HA-83340 | хомут | 4 |
20BT
|
|
| 29 | S552-102370 | Зажим | 4 | ||
| 30 | 31FA-80110 | Зажим | 4 | ||
| 31 | P910-084011 | Шланг в сборе | 1 |
15BT
|
|
| 31 | P910-104011 | Шланг в сборе | 1 |
15BT
|
|
| 31 | P910-084011 | Шланг в сборе | 1 |
18BT
|
|
| 31 | P910-104011 | Шланг в сборе | 1 |
18BT
|
|
| 31 | P910-084011 | Шланг в сборе | 1 |
20BT
|
|
| 31 | P910-104011 | Шланг в сборе | 1 |
20BT
|
|
| 32 | P753-080006 | защитную крышку шланг | 1 |
15BT
|
|
| 32 | P753-080006 | защитную крышку шланг | 1 |
18BT
|
|
| 32 | P753-080006 | защитную крышку шланг | 1 |
20BT
|
|
| 5 | EE19170100 | вниз клапан управления | 1 | ||
| 6 | P910-084035 | Шланг в сборе | 1 |
TF370, 15BT
|
|
| 6 | 33FY-83010 | Рукав высокого давления (РВД) | 1 |
TF370, 15BT
|
|
| 6 | 33FY-83011 | Рукав высокого давления (РВД) | 1 |
TF370, 15BT
|
|
| 6 | P910-084035 | Шланг в сборе | 1 |
TF370, 18BT
|
|
| 6 | 33FY-83010 | Рукав высокого давления (РВД) | 1 |
TF370, 18BT
|
|
| 6 | 33FY-83011 | Рукав высокого давления (РВД) | 1 |
TF370, 18BT
|
|
| 6 | P910-084035 | Шланг в сборе | 1 |
TF370, 20BT
|
|
| 6 | 33FY-83010 | Рукав высокого давления (РВД) | 1 |
TF370, 20BT
|
|
| 6 | 33FY-83011 | Рукав высокого давления (РВД) | 1 |
TF370, 20BT
|
|
| 6 | P910-084039 | Шланг в сборе | 1 |
TF400, 15BT
|
|
| 6 | 33FY-83020 | Рукав высокого давления (РВД) | 1 |
TF400, 15BT
|
|
| 6 | 33FY-83021 | Рукав высокого давления (РВД) | 1 |
TF400, 15BT
|
|
| 6 | P910-084039 | Шланг в сборе | 1 |
TF400, 18BT
|
|
| 6 | 33FY-83020 | Рукав высокого давления (РВД) | 1 |
TF400, 18BT
|
|
| 6 | 33FY-83021 | Рукав высокого давления (РВД) | 1 |
TF400, 18BT
|
|
| 6 | P910-084039 | Шланг в сборе | 1 |
TF400, 20BT
|
|
| 6 | 33FY-83020 | Рукав высокого давления (РВД) | 1 |
TF400, 20BT
|
|
| 6 | 33FY-83021 | Рукав высокого давления (РВД) | 1 |
TF400, 20BT
|
|
| 6 | P910-084043 | Шланг в сборе | 1 |
TF430, 15BT
|
|
| 6 | 33FY-83030 | Рукав высокого давления (РВД) | 1 |
TF430, 15BT
|
|
| 6 | 33FY-83031 | Рукав высокого давления (РВД) | 1 |
TF430, 15BT
|
|
| 6 | P910-084043 | Шланг в сборе | 1 |
TF430, 18BT
|
|
| 6 | 33FY-83030 | Рукав высокого давления (РВД) | 1 |
TF430, 18BT
|
|
| 6 | 33FY-83031 | Рукав высокого давления (РВД) | 1 |
TF430, 18BT
|
|
| 6 | P910-084043 | Шланг в сборе | 1 |
TF430, 20BT
|
|
| 6 | 33FY-83030 | Рукав высокого давления (РВД) | 1 |
TF430, 20BT
|
|
| 6 | 33FY-83031 | Рукав высокого давления (РВД) | 1 |
TF430, 20BT
|
|
| 6 | P910-084047 | Шланг в сборе | 1 |
TF450, 15BT
|
|
| 6 | 33FY-83040 | Рукав высокого давления (РВД) | 1 |
TF450, 15BT
|
|
| 6 | 33FY-83041 | Рукав высокого давления (РВД) | 1 |
TF450, 15BT
|
|
| 6 | P910-084047 | Шланг в сборе | 1 |
TF450, 18BT
|
|
| 6 | 33FY-83040 | Рукав высокого давления (РВД) | 1 |
TF450, 18BT
|
|
| 6 | 33FY-83041 | Рукав высокого давления (РВД) | 1 |
TF450, 18BT
|
|
| 6 | P910-084047 | Шланг в сборе | 1 |
TF450, 20BT
|
|
| 6 | 33FY-83040 | Рукав высокого давления (РВД) | 1 |
TF450, 20BT
|
|
| 6 | 33FY-83041 | Рукав высокого давления (РВД) | 1 |
TF450, 20BT
|
|
| 6 | P910-084049 | Шланг в сборе | 1 |
TF470, 15BT
|
|
| 6 | 33FY-83050 | Рукав высокого давления (РВД) | 1 |
TF470, 15BT
|
|
| 6 | 33FY-83051 | Рукав высокого давления (РВД) | 1 |
TF470, 15BT
|
|
| 6 | P910-084049 | Шланг в сборе | 1 |
TF470, 18BT
|
|
| 6 | 33FY-83050 | Рукав высокого давления (РВД) | 1 |
TF470, 18BT
|
|
| 6 | 33FY-83051 | Рукав высокого давления (РВД) | 1 |
TF470, 18BT
|
|
| 6 | P910-084049 | Шланг в сборе | 1 |
TF470, 20BT
|
|
| 6 | 33FY-83050 | Рукав высокого давления (РВД) | 1 |
TF470, 20BT
|
|
| 6 | 33FY-83051 | Рукав высокого давления (РВД) | 1 |
TF470, 20BT
|
|
| 6 | P910-084053 | Шланг в сборе | 1 |
TF500, 15BT
|
|
| 6 | 33FY-83060 | Рукав высокого давления (РВД) | 1 |
TF500, 15BT
|
|
| 6 | 33FY-83061 | Рукав высокого давления (РВД) | 1 |
TF500, 15BT
|
|
| 6 | P910-084053 | Шланг в сборе | 1 |
TF500, 18BT
|
|
| 6 | 33FY-83060 | Рукав высокого давления (РВД) | 1 |
TF500, 18BT
|
|
| 6 | 33FY-83061 | Рукав высокого давления (РВД) | 1 |
TF500, 18BT
|
|
| 6 | P910-084053 | Шланг в сборе | 1 |
TF500, 20BT
|
|
| 6 | 33FY-83060 | Рукав высокого давления (РВД) | 1 |
TF500, 20BT
|
|
| 6 | 33FY-83061 | Рукав высокого давления (РВД) | 1 |
TF500, 20BT
|
|
| 6 | P910-084061 | Шланг в сборе | 1 |
TF550, 15BT
|
|
| 6 | 33FY-83070 | Рукав высокого давления (РВД) | 1 |
TF550, 15BT
|
|
| 6 | 33FY-83071 | Рукав высокого давления (РВД) | 1 |
TF550, 15BT
|
|
| 6 | P910-084061 | Шланг в сборе | 1 |
TF550, 18BT
|
|
| 6 | 33FY-83070 | Рукав высокого давления (РВД) | 1 |
TF550, 18BT
|
|
| 6 | 33FY-83071 | Рукав высокого давления (РВД) | 1 |
TF550, 18BT
|
|
| 6 | P910-084061 | Шланг в сборе | 1 |
TF550, 20BT
|
|
| 6 | 33FY-83070 | Рукав высокого давления (РВД) | 1 |
TF550, 20BT
|
|
| 6 | 33FY-83071 | Рукав высокого давления (РВД) | 1 |
TF550, 20BT
|
|
| 6 | P910-084069 | Шланг в сборе | 1 |
TF600, 15BT
|
|
| 6 | 33FY-83080 | Рукав высокого давления (РВД) | 1 |
TF600, 15BT
|
|
| 6 | 33FY-83081 | Рукав высокого давления (РВД) | 1 |
TF600, 15BT
|
|
| 6 | P910-084069 | Шланг в сборе | 1 |
TF600, 18BT
|
|
| 6 | 33FY-83080 | Рукав высокого давления (РВД) | 1 |
TF600, 18BT
|
|
| 6 | 33FY-83081 | Рукав высокого давления (РВД) | 1 |
TF600, 18BT
|
|
| 6 | P910-084069 | Шланг в сборе | 1 |
TF600, 20BT
|
|
| 6 | 33FY-83080 | Рукав высокого давления (РВД) | 1 |
TF600, 20BT
|
|
| 6 | 33FY-83081 | Рукав высокого давления (РВД) | 1 |
TF600, 20BT
|
|
| 6 | P910-084077 | Шланг в сборе | 1 |
TF650, 15BT
|
|
| 6 | 33FY-83090 | Рукав высокого давления (РВД) | 1 |
TF650, 15BT
|
|
| 6 | 33FY-83091 | Рукав высокого давления (РВД) | 1 |
TF650, 15BT
|
|
| 6 | P910-084077 | Шланг в сборе | 1 |
TF650, 18BT
|
|
| 6 | 33FY-83090 | Рукав высокого давления (РВД) | 1 |
TF650, 18BT
|
|
| 6 | 33FY-83091 | Рукав высокого давления (РВД) | 1 |
TF650, 18BT
|
|
| 6 | P910-084077 | Шланг в сборе | 1 |
TF650, 20BT
|
|
| 6 | 33FY-83090 | Рукав высокого давления (РВД) | 1 |
TF650, 20BT
|
|
| 6 | 33FY-83091 | Рукав высокого давления (РВД) | 1 |
TF650, 20BT
|
|
| 6 | P910-084085 | Шланг в сборе | 1 |
TF700, 15BT
|
|
| 6 | 33FY-83100 | Рукав высокого давления (РВД) | 1 |
TF700, 15BT
|
|
| 6 | 33FY-83101 | Рукав высокого давления (РВД) | 1 |
TF700, 15BT
|
|
| 6 | P910-084085 | Шланг в сборе | 1 |
TF700, 18BT
|
|
| 6 | 33FY-83100 | Рукав высокого давления (РВД) | 1 |
TF700, 18BT
|
|
| 6 | 33FY-83101 | Рукав высокого давления (РВД) | 1 |
TF700, 18BT
|
|
| 6 | P910-084085 | Шланг в сборе | 1 |
TF700, 20BT
|
|
| 6 | 33FY-83100 | Рукав высокого давления (РВД) | 1 |
TF700, 20BT
|
|
| 6 | 33FY-83101 | Рукав высокого давления (РВД) | 1 |
TF700, 20BT
|
|
| 7 | 31FY-82000 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 33HH-83020 | Шланг в сборе | 1 |
15BT
|
|
| 8 | P910-084009 | Шланг в сборе | 1 |
15BT
|
|
| 8 | P913-084009 | Шланг в сборе | 1 |
15BT
|
|
| 8 | 33HH-83020 | Шланг в сборе | 1 |
18BT
|
|
| 8 | P910-084009 | Шланг в сборе | 1 |
18BT
|
|
| 8 | P913-084009 | Шланг в сборе | 1 |
18BT
|
|
| 8 | 33HH-83020 | Шланг в сборе | 1 |
20BT
|
|
| 8 | P910-084009 | Шланг в сборе | 1 |
20BT
|
|
| 8 | P913-084009 | Шланг в сборе | 1 |
20BT
|
|
| 9 | 33FY-83001 | Трубка | 1 |
15BT
|
|
| 9 | 33FY-83002 | Трубка | 1 |
15BT
|
|
| 9 | 33FY-83001 | Трубка | 1 |
18BT
|
|
| 9 | 33FY-83002 | Трубка | 1 |
18BT
|
|
| 9 | 33FY-83001 | Трубка | 1 |
20BT
|
|
| 9 | 33FY-83002 | Трубка | 1 |
20BT
|
