Каталог запчастей
-
Hyundai
-
15/18/20BT-7
- MAST HYDRAULIC PIPING (TS-MAST)

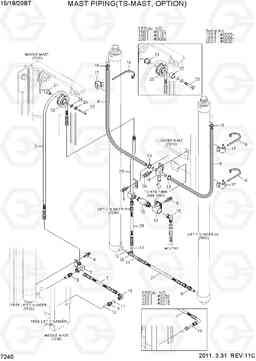

MAST HYDRAULIC PIPING (TS-MAST) погрузчика электрического Hyundai 15/18/20BT-7
MAST HYDRAULIC PIPING (TS-MAST) погрузчика электрического Hyundai 15/18/20BT-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7240
Наименование:MAST HYDRAULIC PIPING (TS-MAST)
Версия:2010. 1.31 REV.10A
MAST HYDRAULIC PIPING (TS-MAST) 15/18/20BT-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | MAST PIPING GROUP | 1 |
15BT
|
|
| * | @ | MAST PIPING GROUP | 1 |
18BT
|
|
| * | @ | MAST PIPING GROUP | 1 |
20BT
|
|
| 10 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 |
15BT
|
|
| 10 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 |
18BT
|
|
| 10 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 |
20BT
|
|
| 11 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
15BT
|
|
| 11 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 |
15BT
|
|
| 11 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
18BT
|
|
| 11 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 |
18BT
|
|
| 11 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
20BT
|
|
| 11 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 |
20BT
|
|
| 12 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 13 | 31FJ-05100 | Регулятор расхода клапана | 1 | ||
| 14 | F12500182 | Зажим F / рег | 1 | ||
| 15 | X850-535300 | Колено 90, поворотный, ORFS | 1 |
15BT
|
|
| 15 | X850-535300 | Колено 90, поворотный, ORFS | 1 |
15BT
|
|
| 15 | X850-535300 | Колено 90, поворотный, ORFS | 1 |
18BT
|
|
| 15 | X850-535300 | Колено 90, поворотный, ORFS | 1 |
18BT
|
|
| 15 | X850-535300 | Колено 90, поворотный, ORFS | 1 |
20BT
|
|
| 15 | X850-535300 | Колено 90, поворотный, ORFS | 1 |
20BT
|
|
| 16 | S552-102370 | Зажим | 4 | ||
| 17 | 31FA-80110 | Зажим | 4 | ||
| 18 | 31FG-80501 | возвращение тройник | 1 |
15BT
|
|
| 18 | 31HN-80500 | возвращение тройник | 1 |
15BT
|
|
| 18 | 31FG-80501 | возвращение тройник | 1 |
18BT
|
|
| 18 | 31HN-80500 | возвращение тройник | 1 |
18BT
|
|
| 18 | 31FG-80501 | возвращение тройник | 1 |
20BT
|
|
| 18 | 31HN-80500 | возвращение тройник | 1 |
20BT
|
|
| 19 | 33HA-83350 | хомут | 4 | ||
| 19 | 33HA-83340 | хомут | 4 |
15BT
|
|
| 19 | 33HA-83350 | хомут | 4 | ||
| 19 | 33HA-83340 | хомут | 4 |
18BT
|
|
| 19 | 33HA-83350 | хомут | 4 | ||
| 19 | 33HA-83340 | хомут | 4 |
20BT
|
|
| 20 | FMB0200610 | Шланг шкив | 1 | ||
| 20 | 33HH-80500 | Шланг шкив | 1 |
15BT
|
|
| 20 | FMB0200610 | Шланг шкив | 1 | ||
| 20 | 33HH-80500 | Шланг шкив | 1 |
18BT
|
|
| 20 | FMB0200610 | Шланг шкив | 1 | ||
| 20 | 33HH-80500 | Шланг шкив | 1 |
20BT
|
|
| 21 | 33FY-85000 | контактный шланг шкив | 1 | ||
| 21 | 31FV-90150 | контактный шланг шкив | 1 |
15BT
|
|
| 21 | 33FY-85000 | контактный шланг шкив | 1 | ||
| 21 | 31FV-90150 | контактный шланг шкив | 1 |
18BT
|
|
| 21 | 33FY-85000 | контактный шланг шкив | 1 | ||
| 21 | 31FV-90150 | контактный шланг шкив | 1 |
20BT
|
|
| 22 | S731-020025 | Втулка | 1 |
15BT
|
|
| 22 | S731-020025 | Втулка | 1 |
18BT
|
|
| 22 | S731-020025 | Втулка | 1 |
20BT
|
|
| 22 | S731-020025 | Втулка | 1 | ||
| 23 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 |
15BT
|
|
| 23 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 |
18BT
|
|
| 23 | S017-120556 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 1 |
20BT
|
|
| 24 | S411-120006 | Шайба пружинная | 1 | ||
| 25 | S441-12000B | Шайба | 1 | ||
| 26 | S037-102026 | Болт | 1 | ||
| 27 | 31FY-82000 | Рукав высокого давления (РВД) | 1 | ||
| 28 | P910-084009 | Шланг в сборе | 1 | ||
| 29 | 33FY-83001 | Трубка | 1 |
15BT
|
|
| 29 | 33FY-83002 | Трубка | 1 |
15BT
|
|
| 29 | 33FY-83001 | Трубка | 1 |
18BT
|
|
| 29 | 33FY-83002 | Трубка | 1 |
18BT
|
|
| 29 | 33FY-83001 | Трубка | 1 |
20BT
|
|
| 29 | 33FY-83002 | Трубка | 1 |
20BT
|
|
| 3 | P910-084035 | Шланг в сборе | 1 |
TS370,15BT
|
|
| 3 | P910-104035 | Шланг в сборе | 1 |
TS370,15BT
|
|
| 3 | P910-084035 | Шланг в сборе | 1 |
TS370,18BT
|
|
| 3 | P910-104035 | Шланг в сборе | 1 |
TS370,18BT
|
|
| 3 | P910-084035 | Шланг в сборе | 1 |
TS370,20BT
|
|
| 3 | P910-104035 | Шланг в сборе | 1 |
TS370,20BT
|
|
| 3 | P910-084039 | Шланг в сборе | 1 |
TS400,15BT
|
|
| 3 | P910-104039 | Шланг в сборе | 1 |
TS400,15BT
|
|
| 3 | P910-084039 | Шланг в сборе | 1 |
TS400,18BT
|
|
| 3 | P910-104039 | Шланг в сборе | 1 |
TS400,18BT
|
|
| 3 | P910-084039 | Шланг в сборе | 1 |
TS400,20BT
|
|
| 3 | P910-104039 | Шланг в сборе | 1 |
TS400,20BT`
|
|
| 3 | P910-084043 | Шланг в сборе | 1 |
TS430,15BT
|
|
| 3 | P910-104043 | Шланг в сборе | 1 |
TS430,15BT
|
|
| 3 | P910-084043 | Шланг в сборе | 1 |
TS430,18BT
|
|
| 3 | P910-104043 | Шланг в сборе | 1 |
TS430,18BT
|
|
| 3 | P910-084043 | Шланг в сборе | 1 |
TS430,20BT
|
|
| 3 | P910-104043 | Шланг в сборе | 1 |
TS430,20BT
|
|
| 3 | P910-084047 | Шланг в сборе | 1 |
TS450,15BT
|
|
| 3 | P910-104047 | Шланг в сборе | 1 |
TS450,15BT
|
|
| 3 | P910-084047 | Шланг в сборе | 1 |
TS450,18BT
|
|
| 3 | P910-104047 | Шланг в сборе | 1 |
TS450,18BT
|
|
| 3 | P910-084047 | Шланг в сборе | 1 |
TS450,20BT
|
|
| 3 | P910-104047 | Шланг в сборе | 1 |
TS450,20BT
|
|
| 3 | P910-084049 | Шланг в сборе | 1 |
TS470,15BT
|
|
| 3 | P910-104049 | Шланг в сборе | 1 |
TS470,15BT
|
|
| 3 | P910-084049 | Шланг в сборе | 1 |
TS470,18BT
|
|
| 3 | P910-104049 | Шланг в сборе | 1 |
TS470,18BT
|
|
| 3 | P910-084049 | Шланг в сборе | 1 |
TS470,20BT
|
|
| 3 | P910-104049 | Шланг в сборе | 1 |
TS470,20BT
|
|
| 3 | P910-084053 | Шланг в сборе | 1 |
TS500,15BT
|
|
| 3 | P910-104053 | Шланг в сборе | 1 |
TS500,15BT
|
|
| 3 | P910-084053 | Шланг в сборе | 1 |
TS500,18BT
|
|
| 3 | P910-104053 | Шланг в сборе | 1 |
TS500,18BT
|
|
| 3 | P910-084053 | Шланг в сборе | 1 |
TS500,20BT
|
|
| 3 | P910-104053 | Шланг в сборе | 1 |
TS500,20BT
|
|
| 3 | P910-084061 | Шланг в сборе | 1 |
TS550,15BT
|
|
| 3 | P910-104061 | Шланг в сборе | 1 |
TS550,15BT
|
|
| 3 | P910-084061 | Шланг в сборе | 1 |
TS550,18BT
|
|
| 3 | P910-104061 | Шланг в сборе | 1 |
TS550,18BT
|
|
| 3 | P910-084061 | Шланг в сборе | 1 |
TS550,20BT
|
|
| 3 | P910-104061 | Шланг в сборе | 1 |
TS550,20BT
|
|
| 3 | P910-084069 | Шланг в сборе | 1 |
TS600,15BT
|
|
| 3 | P910-104069 | Шланг в сборе | 1 |
TS600,15BT
|
|
| 3 | P910-084069 | Шланг в сборе | 1 |
TS600,18BT
|
|
| 3 | P910-104069 | Шланг в сборе | 1 |
TS600,18BT
|
|
| 3 | P910-084069 | Шланг в сборе | 1 |
TS600,20BT
|
|
| 3 | P910-104069 | Шланг в сборе | 1 |
TS600,20BT
|
|
| 3 | P910-084077 | Шланг в сборе | 1 |
TS650,15BT
|
|
| 3 | P910-104077 | Шланг в сборе | 1 |
TS650,15BT
|
|
| 3 | P910-084077 | Шланг в сборе | 1 |
TS650,18BT
|
|
| 3 | P910-104077 | Шланг в сборе | 1 |
TS650,18BT
|
|
| 3 | P910-084077 | Шланг в сборе | 1 |
TS650,20BT
|
|
| 3 | P910-104077 | Шланг в сборе | 1 |
TS650,20BT
|
|
| 3 | P910-084085 | Шланг в сборе | 1 |
TS700,15BT
|
|
| 3 | P910-104085 | Шланг в сборе | 1 |
TS700,15BT
|
|
| 3 | P910-084085 | Шланг в сборе | 1 |
TS700,18BT
|
|
| 3 | P910-104085 | Шланг в сборе | 1 |
TS700,18BT
|
|
| 3 | P910-084085 | Шланг в сборе | 1 |
TS700,20BT
|
|
| 3 | P910-104085 | Шланг в сборе | 1 |
TS700,20BT
|
|
| 30 | X820-085353 | Тройник | 1 | ||
| 4 | P760-013085 | Рукав высокого давления (РВД) | 2 |
TS370
|
|
| 4 | P760-013095 | Рукав высокого давления (РВД) | 2 |
TS400
|
|
| 4 | P760-013105 | Рукав высокого давления (РВД) | 2 |
TS430
|
|
| 4 | P760-013115 | Рукав высокого давления (РВД) | 2 |
TS450
|
|
| 4 | P760-013120 | Рукав высокого давления (РВД) | 2 |
TS470
|
|
| 4 | P760-013130 | Рукав высокого давления (РВД) | 2 |
TS500
|
|
| 4 | P760-013150 | Рукав высокого давления (РВД) | 2 |
TS550
|
|
| 4 | P760-013170 | Рукав высокого давления (РВД) | 2 |
TS600
|
|
| 4 | P760-013190 | Рукав высокого давления (РВД) | 2 |
TS650
|
|
| 4 | P760-013210 | Рукав высокого давления (РВД) | 2 |
TS700
|
|
| 5 | 34FY-80220 | блок ва | 1 |
15BT
|
|
| 5 | 34FY-80300 | Разъем ва | 1 |
15BT
|
|
| 5 | 34FY-80220 | блок ва | 1 |
18BT
|
|
| 5 | 34FY-80300 | Разъем ва | 1 |
18BT
|
|
| 5 | 34FY-80220 | блок ва | 1 |
20BT
|
|
| 5 | 34FY-80300 | Разъем ва | 1 |
20BT
|
|
| 6 | S035-082036 | Болт | 5 | ||
| 7 | 34FY-80250 | Рукав высокого давления (РВД) | 1 |
15BT
|
|
| 7 | P910-104004 | Рукав высокого давления (РВД) | 1 |
15BT
|
|
| 7 | 34FY-80250 | Рукав высокого давления (РВД) | 1 |
18BT
|
|
| 7 | P910-104004 | Рукав высокого давления (РВД) | 1 |
18BT
|
|
| 7 | 34FY-80250 | Рукав высокого давления (РВД) | 1 |
20BT
|
|
| 7 | P910-104004 | Рукав высокого давления (РВД) | 1 |
20BT
|
|
| 8 | 31FG-05200 | вниз предохранительный клапан | 2 | ||
| 9 | X511-108522 | Соединитель | 1 |
