Каталог запчастей
-
Hyundai
-
15D/18D/20DA-7E
- STEERING AXLE(OLD)
STEERING AXLE(OLD) погрузчика дизельного Hyundai 15D/18D/20DA-7E
STEERING AXLE(OLD) погрузчика дизельного Hyundai 15D/18D/20DA-7E со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5010
Наименование:STEERING AXLE(OLD)
Версия:2011.11.30 REV.11L

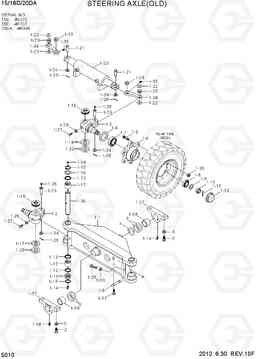

STEERING AXLE(OLD) 15D/18D/20DA-7E
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 81HM-50100 | рулевое в сборе мост | 1 |
15D
|
|
| 1 | 81HM-50100 | рулевое в сборе мост | 1 |
18D
|
|
| 1 | 81HM-50100 | рулевое в сборе мост | 1 |
20DA
|
|
| 1-1 | 81HM-50110 | рулевое управление ва ось | 1 | ||
| 1-10 | S461-500452 | Палец | 2 | ||
| 1-11 | 22B124000 | Гайка | 2 | ||
| 1-12 | 3672009300-01 | Крышка ступицы | 2 | ||
| 1-13 | 1322001700 | Сальник | 6 | ||
| 1-14 | S652-810008 | Масленка | 6 | ||
| 1-15 | S601-035004 | Кольцо | 4 | ||
| 1-16 | FAC0500022 | Стопорная шайба (кольцо) шкворня | 6 | ||
| 1-17 | 81FH-50600 | Подшипник роликовый игольчатый | 4 | ||
| 1-18 | 81F6-52200 | Подшипник | 2 | ||
| 1-19 | Q100329000 | прокладка (0.13t) | 4 | ||
| 1-2 | 81FK-50150 | Поворотный кулак, правый | 1 | ||
| 1-20 | Q100330000 | прокладка (0.25t) | 4 | ||
| 1-21 | 6600251700 | Палец | 2 | ||
| 1-22 | Q100338000 | Шайба упорная | 4 | ||
| 1-23 | 6600264900 | Подшипник | 4 | ||
| 1-24 | S403-181006 | Плоская шайба | 4 | ||
| 1-25 | S461-500362 | Палец | 4 | ||
| 1-26 | B32410140 | Палец | 2 | ||
| 1-27 | FAD0500150 | Болт специальный | 2 | ||
| 1-28 | S411-100002 | Шайба пружинная | 2 | ||
| 1-29 | 201514050 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-3 | 81FK-50160 | Поворотный кулак, левый | 1 | ||
| 1-30 | S205-141006 | Гайка | 2 | ||
| 1-31 | Q100327000 | плита замок | 2 | ||
| 1-32 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-33 | @ | CYLINDER ASSY | 1 |
SEE 3B20
|
|
| 1-34 | 81FK-50171 | Тяга поворотная | 2 | ||
| 1-35 | S651-060008 | Масленка | 4 | ||
| 1-36 | 81HM-50180 | KING PIN | 2 | ||
| 1-37 | 81FK-50200 | Корпус клапана | 2 | ||
| 1-38 | FAC0500160 | Втулка | 2 | ||
| 1-39 | 3678004400-02 | гайку ступицы | 12 | ||
| 1-4 | 81HH-50010 | Ступица колеса | 2 | ||
| 1-5 | 3677010800-02 | Болт ступицы | 12 | ||
| 1-6 | 1322009900 | Сальник | 2 | ||
| 1-7 | 9022106208 | Подшипник конический роликовый | 2 | ||
| 1-8 | 9022106206 | Подшипник конический роликовый | 2 | ||
| 1-9 | S403-241006 | Плоская шайба | 2 | ||
| 2 | S017-20060D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | S411-200006 | Шайба пружинная | 4 | ||
| 4 | 3591000700 | Прокладка регулировочная | 1 |
15D
|
|
| 4 | 3591000700 | Прокладка регулировочная | 1 |
18D
|
|
| 4 | 3591000700 | Прокладка регулировочная | 1 |
20DA
|
|
| 5 | 3591000800-01 | прокладка (0.5T) | 4 |
15D
|
|
| 5 | 3591000800-01 | прокладка (0.5T) | 4 |
18D
|
|
| 5 | 3591000800-01 | прокладка (0.5T) | 4 |
20DA
|
