3-SPOOL HYDRAULIC PIPING(TF-MAST) погрузчика дизельного Hyundai 15D/18D/20DA-7E

Код подсистемы:7180

Наименование:3-SPOOL HYDRAULIC PIPING(TF-MAST)

Версия:

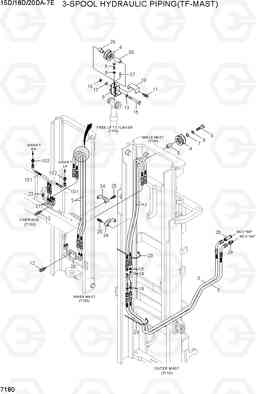

3-SPOOL HYDRAULIC PIPING(TF-MAST) 15D/18D/20DA-7E

Поз.	Код	Наименование	Кол	Прим.
1	P910-043040	Шланг в сборе	2	TF370
1	P910-043044	Шланг в сборе	2	TF400
1	P910-043048	Шланг в сборе	2	TF430
1	P910-043052	Шланг в сборе	2	TF450
1	P910-043054	Шланг в сборе	2	TF470
1	P910-043058	Шланг в сборе	2	TF500
1	P910-043066	Шланг в сборе	2	TF550
1	P910-043074	Шланг в сборе	2	TF600
1	P910-043082	Шланг в сборе	2	TF650
1	P910-043090	Шланг в сборе	2	TF700
10	33HA-90751	Крышка	1
101	P930-043004	Шланг в сборе	2	SIDE SHIFT
102	33FY-90600	Соединитель	2	SIDE SHIFT
11	S035-081526	Болт	4
12	S037-103026	Болт	4
13	S411-100006	Шайба пружинная	1
14	S403-142006	Плоская шайба	2
15	S017-100956	Болт с шестигранной головкой (под шестигранник)	1
16	S275-10000B	Гайка самоблокирующаяся	1
17	S403-10200B	Плоская шайба	1
18	X540-120001	Разъем ORFS	2
19	33FP-90380-DA	Гайка	2
2	P910-043036	Шланг в сборе	2	TF370
2	P910-043038	Шланг в сборе	2	TF400
2	P910-043040	Шланг в сборе	2	TF430
2	P910-043041	Шланг в сборе	2	TF450
2	P910-043043	Шланг в сборе	2	TF470
2	P910-043045	Шланг в сборе	2	TF500
2	P910-043048	Шланг в сборе	2	TF550
2	P910-043052	Шланг в сборе	2	TF600
2	P910-043056	Шланг в сборе	2	TF650
2	P910-043060	Шланг в сборе	2	TF700
20	33HH-90201	Трубка	1
21	31HG-90130	Колено 90	2
22	X710-100102	Крышка	2
23	S552-102370	Зажим	4
24	33FP-90200	Зажим	2
25	S035-063526	Болт	4
26	34FG-90370	контактный шланг шкив	1
27	S471-800162	Палец	1
28	31HG-90140	Соединитель	1
29	31HG-90120	Соединитель	1
3	P933-043027	Шланг в сборе	2
30	34FG-90330	Вставка	2
4	31HH-80300	Шланг шкив	2
5	31FV-90150	контактный шланг шкив	1
6	S017-120456	Болт с шестигранной головкой (под шестигранник)	1
7	S441-12000B	Шайба	1
8	S411-120006	Шайба пружинная	2
9	33HH-90500	Кронштейн	1
