Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai 15G/18G/20GA-7
Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai 15G/18G/20GA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYDRAULIC PIPING
Версия:2013. 3.31 REV.13C

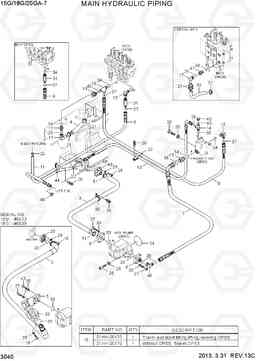

MAIN HYDRAULIC PIPING 15G/18G/20GA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P920-041024 | Шланг в сборе | 1 | ||
| 11 | 31FA-10590 | RUBBER HOSE | 1 |
15G
|
|
| 11 | 31FA-10530 | Шланг | 1 |
15G
|
|
| 11 | 31FA-10590 | RUBBER HOSE | 1 |
18G
|
|
| 11 | 31FA-10530 | Шланг | 1 |
18G
|
|
| 11 | 31FA-10530 | Шланг | 1 |
20GA
|
|
| 12 | 31HH-20190 | Соединитель | 1 |
3,4-SPOOL
|
|
| 12 | 31HH-20190 | Соединитель | 1 |
3,4-SPOOL
|
|
| 12 | 31HH-20190 | Соединитель | 1 |
3,4-SPOOL
|
|
| 13 | 31FG-20070 | Колено 90 | 1 | ||
| 14 | 31HH-20040 | TEE | 1 | ||
| 15 | 31HH-20122 | адаптер | 1 |
SEE ILLUST
|
|
| 15 | 31HH-20170 | локоть 90d | 1 |
SEE ILLUST
|
|
| 16 | 31HH-20051 | тройник с манометром порт | 1 | ||
| 17 | 31HH-20140 | локоть 90d, поворотный | 1 | ||
| 18 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 |
15G
|
|
| 18 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 |
18G
|
|
| 19 | 31HF-20090 | COUPLING-SCREW | 2 |
SEE ILLUST
|
|
| 20 | P173-160104 | фланец гидрокси, сплит | 4 |
15G
|
|
| 20 | P173-160104 | фланец гидрокси, сплит | 4 |
18G
|
|
| 21 | S572-380006 | Зажим типа Проволока | 3 |
2-SPOOL
|
|
| 21 | S572-380006 | Зажим типа Проволока | 2 |
3,4-SPOOL
|
|
| 22 | S572-240006 | Зажим | 2 |
15G
|
|
| 22 | S520-024000 | CLAMP-HOSE,SCREW DRIVE | 2 |
15G
|
|
| 22 | S572-240006 | Зажим | 2 |
18G
|
|
| 22 | S520-024000 | CLAMP-HOSE,SCREW DRIVE | 2 |
18G
|
|
| 22 | S520-024000 | CLAMP-HOSE,SCREW DRIVE | 2 |
20GA
|
|
| 23 | 31L6-02470 | Зажим | 2 | ||
| 24 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
15G
|
|
| 24 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
15G
|
|
| 24 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 |
18G
|
|
| 24 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
18G
|
|
| 24 | Y172-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
20GA
|
|
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
15G
|
|
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 6 |
15G
|
|
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 2 |
18G
|
|
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 6 |
18G
|
|
| 25 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 6 |
20GA
|
|
| 26 | S035-082036 | Болт | 2 |
15G
|
|
| 26 | S035-082036 | Болт | 3 |
15G
|
|
| 26 | S035-082036 | Болт | 2 |
18G
|
|
| 26 | S035-082036 | Болт | 3 |
18G
|
|
| 26 | S035-082036 | Болт | 3 |
20GA
|
|
| 27 | S109-080356 | Болт с шестигранной головкой (под шестигранник) | 5 |
15G
|
|
| 27 | S109-080356 | Болт с шестигранной головкой (под шестигранник) | 8 |
15G
|
|
| 27 | S109-080356 | Болт с шестигранной головкой (под шестигранник) | 5 |
18G
|
|
| 27 | S109-080356 | Болт с шестигранной головкой (под шестигранник) | 8 |
18G
|
|
| 27 | S109-080356 | Болт с шестигранной головкой (под шестигранник) | 8 |
20GA
|
|
| 28 | S015-080606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S411-100006 | Шайба пружинная | 10 |
15G
|
|
| 29 | S411-100006 | Шайба пружинная | 6 |
15G
|
|
| 29 | S411-100006 | Шайба пружинная | 10 |
18G
|
|
| 29 | S411-100006 | Шайба пружинная | 6 |
18G
|
|
| 29 | S411-100006 | Шайба пружинная | 6 |
20GA
|
|
| 3 | 31HH-20132 | шланг в сборе 0x90 | 1 |
15G
|
|
| 3 | 31HN-20110 | резиновые шланги всасывания | 1 |
15G
|
|
| 3 | 31HH-20132 | шланг в сборе 0x90 | 1 |
18G
|
|
| 3 | 31HN-20110 | резиновые шланги всасывания | 1 |
18G
|
|
| 3 | 31HN-20110 | резиновые шланги всасывания | 1 |
20GA
|
|
| 30 | S411-080006 | Шайба пружинная | 8 |
15G
|
|
| 30 | S411-080006 | Шайба пружинная | 10 |
15G
|
|
| 30 | S411-080006 | Шайба пружинная | 8 |
18G
|
|
| 30 | S411-080006 | Шайба пружинная | 10 |
18G
|
|
| 30 | S411-080006 | Шайба пружинная | 10 |
20GA
|
|
| 32 | 31HH-20210 | Шланг | 1 |
2-SPOOL
|
|
| 33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 |
15G
|
|
| 33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
15G
|
|
| 33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 |
18G
|
|
| 33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
18G
|
|
| 33 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
20GA
|
|
| 34 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 5 |
15G
|
|
| 34 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 |
15G
|
|
| 34 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 5 |
18G
|
|
| 34 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 |
18G
|
|
| 34 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 |
20GA
|
|
| 35 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 37 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 38 | S621-016001 | О кольцо | 3 | ||
| 39 | S621-018001 | О кольцо | 1 | ||
| 4 | 31HH-20091 | Шланг | 1 |
3-SPOOL
|
|
| 4 | 31HH-20151 | Шланг | 1 |
4-SPOOL
|
|
| 40 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 41 | S109-080706 | Болт с шестигранной головкой (под шестигранник) | 1 |
15G
|
|
| 41 | S109-080706 | Болт с шестигранной головкой (под шестигранник) | 1 |
18G
|
|
| 42 | P220-310102 | Заглушка | 1 |
SEE ILLUST
|
|
| 43 | 31HA-20061 | Соединитель | 1 | ||
| 44 | 31HA-20240 | Зажим | 1 | ||
| 45 | X700-100104 | Заглушка | 1 |
W/O MAST
|
|
| 46 | 31HH-20160 | локоть 45d, поворотный | 1 |
15G
|
|
| 46 | 31HA-20013 | локоть 90d, поворотный | 1 |
15G
|
|
| 46 | 31HH-20160 | локоть 45d, поворотный | 1 |
18G
|
|
| 46 | 31HA-20013 | локоть 90d, поворотный | 1 |
18G
|
|
| 47 | 31HH-20112 | Соединитель | 1 | ||
| 48 | 31HM-20010 | Соединитель | 1 |
15G
|
|
| 48 | 31HM-20010 | Соединитель | 1 |
18G
|
|
| 48 | 31HM-20010 | Соединитель | 1 |
20GA
|
|
| 49 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 1 |
15G
|
|
| 49 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 1 |
18G
|
|
| 49 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 1 |
20GA
|
|
| 5 | 31HH-20025 | локоть ва, фланец | 1 |
15G
|
|
| 5 | 35HH-20121 | Разъем шланга | 1 |
15G
|
|
| 5 | 31HH-20025 | локоть ва, фланец | 1 |
18G
|
|
| 5 | 35HH-20121 | Разъем шланга | 1 |
18G
|
|
| 5 | 35HH-20121 | Разъем шланга | 1 |
20GA
|
|
| 50 | 37HG-20102 | Зажим | 1 |
15G
|
|
| 50 | 37HG-20102 | Зажим | 1 |
18G
|
|
| 50 | 37HG-20102 | Зажим | 1 |
20GA
|
|
| 51 | S572-510006 | Зажим | 4 |
15G
|
|
| 51 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
15G
|
|
| 51 | S572-510006 | Зажим | 4 |
18G
|
|
| 51 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
18G
|
|
| 51 | 35HG-20100 | U-образный болт (скоба, П образный) / хомут / зажим | 2 |
20GA
|
|
| 6 | 31HG-20201 | Разъем насос | 1 | ||
| 7 | 31HH-20200 | Шланг в сборе | 1 | ||
| 8 | P933-084028 | Шланг в сборе | 1 | ||
| 9 | P913-084026 | Шланг в сборе | 1 |
15G
|
|
| 9 | P913-084025 | Шланг в сборе | 1 |
15G
|
|
| 9 | P913-084026 | Шланг в сборе | 1 |
18G
|
|
| 9 | P913-084025 | Шланг в сборе | 1 |
18G
|
|
| 9 | P913-084025 | Шланг в сборе | 1 |
20GA
|
