MCV & LEVER ASSY - 3 SPOOL погрузчика на сжиженном газе Hyundai 15/18/20L-7A
MCV & LEVER ASSY - 3 SPOOL погрузчика на сжиженном газе Hyundai 15/18/20L-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:MCV & LEVER ASSY - 3 SPOOL
Версия:2010. 2.28 REV.10B

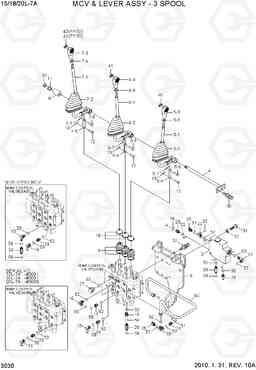

MCV & LEVER ASSY - 3 SPOOL 15/18/20L-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31HA-40200 | BOOT | 3 | ||
| 11 | S741-121220 | Du bushingh фланец | 1 | ||
| 12 | FAC1000640-01 | стержневой рычаг | 3 | ||
| 13 | S501-050002 | контактный самоблокирующиеся | 3 | ||
| 14 | 31HA-20061 | Соединитель | 1 | ||
| 15 | 31HH-20122 | адаптер | 1 |
OPSS
|
|
| 15 | 31HH-20170 | локоть 90d | 1 |
NON-OPSS
|
|
| 16 | 31HA-10060 | Колено 90 | 1 | ||
| 17 | 31HA-10100 | Соединитель | 1 | ||
| 18 | 31HH-20112 | Соединитель | 1 | ||
| 18 | 31HH-20190 | Соединитель | 1 |
15L-7A
|
|
| 18 | 31HH-20190 | Соединитель | 1 |
18L-7A
|
|
| 18 | 31HH-20190 | Соединитель | 1 |
20L-7A
|
|
| 19 | 35HH-20130 | Колено 90, поворотный, ORFS | 1 | ||
| 19 | 31HH-20140 | локоть 90d, поворотный | 1 |
15L-7A
|
|
| 19 | 31HH-20140 | локоть 90d, поворотный | 1 |
18L-7A
|
|
| 19 | 31HH-20140 | локоть 90d, поворотный | 1 |
20L-7A
|
|
| 20 | 31FJ-05100 | Регулятор расхода клапана | 1 | ||
| 21 | 35HH-20200 | локоть 90d, ORFS | 1 | ||
| 22 | 35HH-20210 | тройник с манометром порт | 1 | ||
| 23 | 35HH-20190 | Соединитель | 1 | ||
| 24 | 31HH-10040 | Разъем | 1 | ||
| 25 | 31HF-20090 | COUPLING-SCREW | 2 | ||
| 26 | 35HG-20050 | Разъем шланга | 1 | ||
| 27 | P220-310103 | Заглушка | 2 | ||
| 3 | 31HH-40054 | BRACKET-MCV WA | 1 | ||
| 30 | S037-102016 | Болт | 1 | ||
| 31 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | S037-103016 | Болт | 3 | ||
| 33 | S411-080006 | Шайба пружинная | 2 | ||
| 34 | S275-12000B | Гайка самоблокирующаяся | 1 | ||
| 4 | 31HA-40111 | вал m.c.v рычаг | 1 | ||
| 40 | 31HA-40700 | Символ крышка, лифт | 1 | ||
| 41 | 31HA-40710 | Символ крышка, наклон | 1 | ||
| 42 | 31HA-40720 | не символ шапка, ни | 1 | ||
| 43 | 31HA-40730 | символ шапка, бокового смещения | 1 | ||
| 5 | 31HA-40220 | MCV с / рычаг в сборе | 1 | ||
| 5-1 | 31HA-40171 | рычаг управления ва | 1 | ||
| 5-2 | 31HG-40101 | загрузочный рычаг | 1 | ||
| 5-3 | 31HA-40570 | не без кнопки символ | 1 | ||
| 5-4 | 31HA-40060 | ссылка (42мм) | 1 | ||
| 5-5 | S205-10100B | Гайка | 1 | ||
| 5-6 | FAC1000640-01 | стержневой рычаг | 1 | ||
| 5-7 | S501-050002 | контактный самоблокирующиеся | 1 | ||
| 50 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 51 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 52 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 53 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 54 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 55 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 56 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 57 | S621-016001 | О кольцо | 2 | ||
| 58 | S621-018001 | О кольцо | 1 | ||
| 59 | 35HH-20220 | Колено 90, поворотный, ORFS | 1 | ||
| 59 | 35HH-20230 | Колено 90, поворотный, ORFS | 1 |
15L-7A
|
|
| 59 | 35HH-20220 | Колено 90, поворотный, ORFS | 1 | ||
| 59 | 35HH-20230 | Колено 90, поворотный, ORFS | 1 |
18L-7A
|
|
| 59 | 35HH-20220 | Колено 90, поворотный, ORFS | 1 | ||
| 59 | 35HH-20230 | Колено 90, поворотный, ORFS | 1 |
20L-7A
|
|
| 6 | 31HA-40230 | MCV с / рычаг в сборе | 1 | ||
| 6-1 | 31HA-40181 | рычаг управления ва | 1 | ||
| 6-2 | 31HG-40101 | загрузочный рычаг | 1 | ||
| 6-3 | 31HA-40570 | не без кнопки символ | 1 | ||
| 6-4 | 31HA-40060 | ссылка (42мм) | 1 | ||
| 6-5 | S205-10100B | Гайка | 1 | ||
| 6-6 | FAC1000640-01 | стержневой рычаг | 1 | ||
| 6-7 | S501-050002 | контактный самоблокирующиеся | 1 | ||
| 60 | 35HH-20082 | Гильза цилиндра атригера | 1 | ||
| 7 | 31HA-40240 | MCV с / рычаг в сборе | 1 | ||
| 7-1 | 31HA-40191 | рычаг управления ва | 1 | ||
| 7-2 | 31HG-40101 | загрузочный рычаг | 1 | ||
| 7-3 | 31HA-40570 | не без кнопки символ | 1 | ||
| 7-4 | 31HA-40060 | ссылка (42мм) | 1 | ||
| 7-5 | S205-10100B | Гайка | 1 | ||
| 7-6 | FAC1000640-01 | стержневой рычаг | 1 | ||
| 7-7 | S501-050002 | контактный самоблокирующиеся | 1 | ||
| 8 | 31FV-40230 | босс прокладка | 1 | ||
| 9 | 31HA-40150 | загрузки катушки | 3 |
