FUEL SYSTEM(CERT) погрузчика на сжиженном газе Hyundai 15L/18L/20LA-7
FUEL SYSTEM(CERT) погрузчика на сжиженном газе Hyundai 15L/18L/20LA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1040
Наименование:FUEL SYSTEM(CERT)
Версия:2008. 1.31 REV.8A

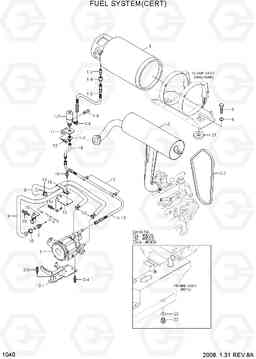

FUEL SYSTEM(CERT) 15L/18L/20LA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11HH-51011 | топливо комплект и глушитель | 1 | ||
| 1-10 | 11HF-50250 | Рукав высокого давления (РВД) | 1 | ||
| 1-2 | 11HF-40010 | глушитель ва | 1 | ||
| 1-3 | FBC0200900 | Муфта мужчина | 1 | ||
| 1-4 | FBC0200600 | Муфта женщина | 1 | ||
| 1-5 | 11FW-50091 | Рукав высокого давления (РВД) | 1 | ||
| 1-6 | FBC0200300 | ELBOW | 1 | ||
| 1-7 | 11FW-50120 | переборка фильтр | 1 |
SB-S-2012-010.PDF
|
|
| 1-71 | 713RK | элемент фильтра, ремонт | 1 |
NOT SHOWN
|
|
| 1-8 | FBC0200800 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-9 | FBC0200400 | адаптер | 1 | ||
| 10 | S520-027000 | Зажим | 4 | ||
| 11 | 11HC-50011 | Пластина | 1 | ||
| 12 | S035-082026 | Болт | 2 | ||
| 13 | 11HF-50220 | Кронштейн | 1 | ||
| 14 | S038-102526 | Болт | 2 | ||
| 15 | S542-280002 | Зажим трубки | 1 | ||
| 16 | S035-061526 | Болт | 1 | ||
| 17 | S543-260002 | Зажим трубки | 2 | ||
| 18 | 11HH-50050 | трубы топливо | 1 | ||
| 19 | 11HF-50240 | Зажим | 1 | ||
| 2 | 11HF-50062 | ЭПР mt'g часть | 1 | ||
| 2-1 | 11HF-50102 | Кронштейн ЭПР | 1 | ||
| 2-2 | 11HF-60100 | Ремень вентилятора | 1 | ||
| 2-3 | S035-084026 | Болт | 3 | ||
| 2-4 | S035-081526 | Болт | 3 | ||
| 20 | S035-081526 | Болт | 1 | ||
| 21 | 11HF-50230 | BOSS | 2 |
15L
|
|
| 21 | 11HF-50230 | BOSS | 2 |
18L
|
|
| 21 | 11HF-50230 | BOSS | 2 |
20LA
|
|
| 22 | 31HM-30020 | Пробка магнитная | 1 |
15L
|
|
| 22 | 31HM-30020 | Пробка магнитная | 1 |
18L
|
|
| 22 | 31HM-30020 | Пробка магнитная | 1 |
20LA
|
|
| 23 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
15L
|
|
| 23 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
18L
|
|
| 23 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 |
20LA
|
|
| 3 | FBC0200050-01 | бак для сжиженного газа | 1 | ||
| 5 | S017-24070D | Болт с шестигранной головкой (под шестигранник) | 2 |
15L
|
|
| 5 | S017-24090D | Болт с шестигранной головкой (под шестигранник) | 2 |
15L
|
|
| 5 | S017-24090D | Болт с шестигранной головкой (под шестигранник) | 2 |
18L
|
|
| 5 | S017-24070D | Болт с шестигранной головкой (под шестигранник) | 2 |
20LA
|
|
| 5 | S017-24090D | Болт с шестигранной головкой (под шестигранник) | 2 |
20LA
|
|
| 6 | S441-240006 | Шайба | 2 | ||
| 7 | P090-101006 | Разъем шланга | 2 | ||
| 8 | 11HF-50111 | водяной шланг | 1 | ||
| 9 | 11HF-50121 | водяной шланг | 1 | ||
| N1-1 | 11HH-50011 | Комплект топлива в сборе | 1 |
SEE 1A20
|
