Каталог запчастей
-
Hyundai
-
15L/18L/20LA-7
- STEERING HYDRAULIC PIPING
STEERING HYDRAULIC PIPING погрузчика на сжиженном газе Hyundai 15L/18L/20LA-7
STEERING HYDRAULIC PIPING погрузчика на сжиженном газе Hyundai 15L/18L/20LA-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3060
Наименование:STEERING HYDRAULIC PIPING
Версия:2012. 10.31 REV.12K

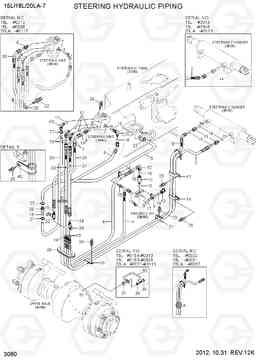

STEERING HYDRAULIC PIPING 15L/18L/20LA-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31FG-10020 | Колено 90 | 1 | ||
| 11 | 31FN-10050 | Разъем долго | 2 | ||
| 12 | 31HF-20090 | COUPLING-SCREW | 1 | ||
| 13 | 31HH-10040 | Разъем | 1 | ||
| 14 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 15 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | 31HA-10160 | Зажим | 1 |
15L
|
|
| 16 | 31HA-10160 | Зажим | 2 |
15L
|
|
| 16 | 31HA-10160 | Зажим | 1 |
18L
|
|
| 16 | 31HA-10160 | Зажим | 2 |
18L
|
|
| 16 | 31HA-10160 | Зажим | 1 |
20LA
|
|
| 16 | 31HA-10160 | Зажим | 2 |
20LA
|
|
| 17 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 18 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 19 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 11 | ||
| 2 | 31HC-10012 | Шланг в сборе (0x45) ORFS | 1 |
15L
|
|
| 2 | 31HH-10070 | HOSE ASSY ORFS, THD (0x0) | 1 |
15L
|
|
| 2 | 31HC-10012 | Шланг в сборе (0x45) ORFS | 1 |
18L
|
|
| 2 | 31HH-10070 | HOSE ASSY ORFS, THD (0x0) | 1 |
18L
|
|
| 2 | 31HC-10012 | Шланг в сборе (0x45) ORFS | 1 |
20LA
|
|
| 2 | 31HH-10070 | HOSE ASSY ORFS, THD (0x0) | 1 |
20LA
|
|
| 20 | 31HA-10090 | Зажим | 1 |
15L
|
|
| 20 | 37HG-10021 | Разъем ва | 2 |
15L
|
|
| 20 | 31HA-10090 | Зажим | 1 |
18L
|
|
| 20 | 37HG-10021 | Разъем ва | 2 |
18L
|
|
| 20 | 31HA-10090 | Зажим | 1 |
20LA
|
|
| 20 | 37HG-10021 | Разъем ва | 2 |
20LA
|
|
| 21 | 31HH-10020 | Зажим | 3 |
15L
|
|
| 21 | 31HH-10020 | Зажим | 2 |
15L
|
|
| 21 | 31HH-10020 | Зажим | 1 |
15L
|
|
| 21 | 31HH-10020 | Зажим | 3 |
18L
|
|
| 21 | 31HH-10020 | Зажим | 2 |
18L
|
|
| 21 | 31HH-10020 | Зажим | 1 |
18L
|
|
| 21 | 31HH-10020 | Зажим | 3 |
20LA
|
|
| 21 | 31HH-10020 | Зажим | 2 |
20LA
|
|
| 21 | 31HH-10020 | Зажим | 1 |
20LA
|
|
| 22 | S035-082526 | Болт | 2 |
15L
|
|
| 22 | S035-082526 | Болт | 2 |
18L
|
|
| 22 | S035-082526 | Болт | 2 |
20LA
|
|
| 23 | S035-084026 | Болт | 3 |
15L
|
|
| 23 | S035-084026 | Болт | 2 |
15L
|
|
| 23 | S035-084026 | Болт | 1 |
15L
|
|
| 23 | S035-084026 | Болт | 3 |
18L
|
|
| 23 | S035-084026 | Болт | 2 |
18L
|
|
| 23 | S035-084026 | Болт | 1 |
18L
|
|
| 23 | S035-084026 | Болт | 3 |
20LA
|
|
| 23 | S035-084026 | Болт | 2 |
20LA
|
|
| 23 | S035-084026 | Болт | 1 |
20LA
|
|
| 24 | S037-102516 | Болт | 4 | ||
| 25 | S035-081526 | Болт | 1 |
15L
|
|
| 25 | S035-082036 | Болт | 2 |
15L
|
|
| 25 | S035-082036 | Болт | 3 |
15L
|
|
| 25 | S035-082036 | Болт | 6 |
15L
|
|
| 25 | S035-081526 | Болт | 1 |
18L
|
|
| 25 | S035-082036 | Болт | 2 |
18L
|
|
| 25 | S035-082036 | Болт | 3 |
18L
|
|
| 25 | S035-082036 | Болт | 6 |
18L
|
|
| 25 | S035-082036 | Болт | 2 |
20LA
|
|
| 25 | S035-082036 | Болт | 3 |
20LA
|
|
| 25 | S035-082036 | Болт | 6 |
20LA
|
|
| 26 | S760-030622 | Уплотнительная втулка | 1 | ||
| 27 | S520-017000 | Зажим | 2 |
15L
|
|
| 27 | S520-017000 | Зажим | 4 |
15L
|
|
| 27 | S520-017000 | Зажим | 2 |
18L
|
|
| 27 | S520-017000 | Зажим | 4 |
18L
|
|
| 27 | S520-017000 | Зажим | 2 |
20LA
|
|
| 27 | S520-017000 | Зажим | 4 |
20LA
|
|
| 28 | 31HA-10150 | Разъем основная шланг | 2 |
15L
|
|
| 28 | 35HH-10040 | Разъем шланга | 1 |
15L
|
|
| 28 | 31HA-10150 | Разъем основная шланг | 2 |
18L
|
|
| 28 | 35HH-10040 | Разъем шланга | 1 |
18L
|
|
| 28 | 31HA-10150 | Разъем основная шланг | 2 |
20LA
|
|
| 28 | 35HH-10040 | Разъем шланга | 1 |
20LA
|
|
| 29 | P930-064012 | Шланг в сборе | 1 |
15L
|
|
| 29 | P930-063008 | Шланг в сборе | 1 |
15L
|
|
| 29 | P930-064012 | Шланг в сборе | 1 |
18L
|
|
| 29 | P930-063008 | Шланг в сборе | 1 |
18L
|
|
| 29 | P930-064012 | Шланг в сборе | 1 |
20LA
|
|
| 29 | P930-063008 | Шланг в сборе | 1 |
20LA
|
|
| 3 | 31HC-10022 | Шланг в сборе (0x45) ORFS | 1 |
15L
|
|
| 3 | 31HH-10080 | HOSE ASSY ORFS, THD (0x45) | 1 |
15L
|
|
| 3 | 31HC-10022 | Шланг в сборе (0x45) ORFS | 1 |
18L
|
|
| 3 | 31HH-10080 | HOSE ASSY ORFS, THD (0x45) | 1 |
18L
|
|
| 3 | 31HC-10022 | Шланг в сборе (0x45) ORFS | 1 |
20LA
|
|
| 3 | 31HH-10080 | HOSE ASSY ORFS, THD (0x45) | 1 |
20LA
|
|
| 30 | 31HA-10230 | HOSE ASSY ORFS 0x90d | 1 |
15L
|
|
| 30 | P760-013080 | Рукав высокого давления (РВД) | 1 |
15L
|
|
| 30 | 31HA-10230 | HOSE ASSY ORFS 0x90d | 1 |
18L
|
|
| 30 | P760-013080 | Рукав высокого давления (РВД) | 1 |
18L
|
|
| 30 | 31HA-10230 | HOSE ASSY ORFS 0x90d | 1 |
20LA
|
|
| 30 | P760-013080 | Рукав высокого давления (РВД) | 1 |
20LA
|
|
| 31 | P910-065013 | Шланг в сборе | 1 |
15L
|
|
| 31 | 37HG-10011 | Шланг в сборе | 1 |
15L
|
|
| 31 | P910-065013 | Шланг в сборе | 1 |
18L
|
|
| 31 | 37HG-10011 | Шланг в сборе | 1 |
18L
|
|
| 31 | P910-065013 | Шланг в сборе | 1 |
20LA
|
|
| 31 | 37HG-10011 | Шланг в сборе | 1 |
20LA
|
|
| 32 | 31HG-70020 | Колено 90 / SL, ORFS | 1 | ||
| 33 | P910-065014 | Шланг в сборе | 1 |
15L
|
|
| 33 | 31HC-10030 | Шланг в сборе | 1 |
15L
|
|
| 33 | P910-065014 | Шланг в сборе | 1 |
18L
|
|
| 33 | 31HC-10030 | Шланг в сборе | 1 |
18L
|
|
| 33 | P910-065014 | Шланг в сборе | 1 |
20LA
|
|
| 33 | 31HC-10030 | Шланг в сборе | 1 |
20LA
|
|
| 34 | S543-160002 | Зажим трубки | 1 | ||
| 34 | S543-160002 | Зажим трубки | 1 | ||
| 34 | S543-160002 | Зажим трубки | 1 | ||
| 35 | 31HA-10271 | Щуп | 1 |
15L
|
|
| 35 | 31HA-10271 | Щуп | 1 |
18L
|
|
| 35 | 31HA-10271 | Щуп | 1 |
20LA
|
|
| 36 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 1 |
15L
|
|
| 36 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 1 |
18L
|
|
| 36 | S017-100356 | Болт с шестигранной головкой (под шестигранник) | 1 |
20LA
|
|
| 37 | S403-10200B | Плоская шайба | 1 |
15L
|
|
| 37 | S403-10200B | Плоская шайба | 1 |
18L
|
|
| 37 | S403-10200B | Плоская шайба | 1 |
20LA
|
|
| 38 | S411-100006 | Шайба пружинная | 1 |
15L
|
|
| 38 | S411-100006 | Шайба пружинная | 1 |
18L
|
|
| 38 | S411-100006 | Шайба пружинная | 1 |
20LA
|
|
| 4 | 31HA-10241 | HOSE ASSY ORFS 0x90d | 1 |
15L
|
|
| 4 | P930-064019 | Шланг в сборе | 1 |
15L
|
|
| 4 | 31HA-10241 | HOSE ASSY ORFS 0x90d | 1 |
18L
|
|
| 4 | P930-064019 | Шланг в сборе | 1 |
18L
|
|
| 4 | 31HA-10241 | HOSE ASSY ORFS 0x90d | 1 |
20LA
|
|
| 4 | P930-064019 | Шланг в сборе | 1 |
20LA
|
|
| 40 | 35HH-10030 | Колено 90 | 1 |
15L
|
|
| 40 | 35HH-10030 | Колено 90 | 1 |
18L
|
|
| 40 | 35HH-10030 | Колено 90 | 1 |
20LA
|
|
| 41 | 31FB-70040 | Зажим | 1 |
15L
|
|
| 41 | 31FB-70040 | Зажим | 1 |
18L
|
|
| 41 | 31FB-70040 | Зажим | 1 |
20LA
|
|
| 42 | 31HA-10341 | Зажим | 1 |
15L
|
|
| 42 | 31HA-10341 | Зажим | 1 |
18L
|
|
| 42 | 31HA-10341 | Зажим | 1 |
20LA
|
|
| 5 | P760-013085 | Рукав высокого давления (РВД) | 1 |
15L
|
|
| 5 | P760-013090 | Рукав высокого давления (РВД) | 1 |
15L
|
|
| 5 | P760-013078 | Рукав высокого давления (РВД) | 1 |
15L
|
|
| 5 | P760-013085 | Рукав высокого давления (РВД) | 1 |
18L
|
|
| 5 | P760-013090 | Рукав высокого давления (РВД) | 1 |
18L
|
|
| 5 | P760-013078 | Рукав высокого давления (РВД) | 1 |
18L
|
|
| 5 | P760-013085 | Рукав высокого давления (РВД) | 1 |
20LA
|
|
| 5 | P760-013090 | Рукав высокого давления (РВД) | 1 |
20LA
|
|
| 5 | P760-013078 | Рукав высокого давления (РВД) | 1 |
20LA
|
|
| 6 | 31HA-10211 | Шланг в сборе | 1 |
15L
|
|
| 6 | 31HA-10211 | Шланг в сборе | 1 |
18L
|
|
| 6 | 31HA-10211 | Шланг в сборе | 1 |
20LA
|
|
| 7 | 31HA-10060 | Колено 90 | 2 | ||
| 8 | 31HA-10100 | Соединитель | 2 |
15L
|
|
| 8 | 31HA-10100 | Соединитель | 1 |
15L
|
|
| 8 | 31HA-10100 | Соединитель | 2 |
18L
|
|
| 8 | 31HA-10100 | Соединитель | 1 |
18L
|
|
| 8 | 31HA-10100 | Соединитель | 2 |
20LA
|
|
| 8 | 31HA-10100 | Соединитель | 1 |
20LA
|
|
| 9 | 31HF-10032 | тройник с манометром порт | 1 |
